                  电子工艺实训考核装置BCDZ-02双面四工位实验台试验台装配工作台

    可以按用户要求定制定做。

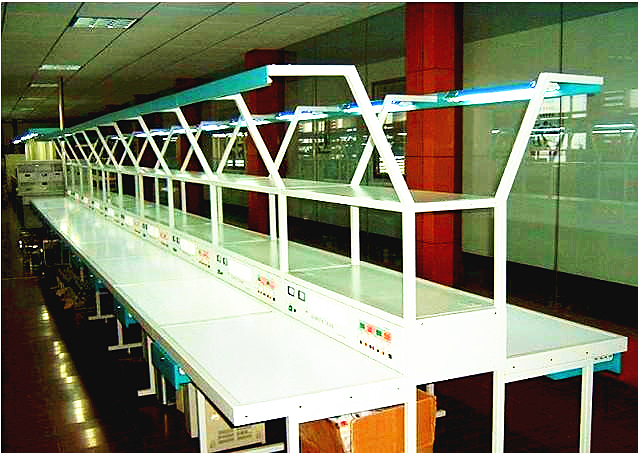

        本系统为双面4工位设计,每台配备单独的日光灯照明,每工位独立配备挂图板、器具柜,可拼接成焊接生产流水线。根据维修电工国家职业标准对电子装配技能要求,可完成焊接基本训练、电子产品安装调试、仪表使用等实训。通过实训,可使学生掌握焊接基本技能、常用电子装配工具仪表的使用、电子产品设计制作、电子产品安装、电子产品调试、电子产品维修等专业技能。本装置是高度仿真的电子焊接装配生产线,满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。

     一、技术性能

    1.输入电源: 220V±10% 50Hz

    2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m

    3.装置容量:<200VA

        4.外形尺寸:单个实训台的尺寸为1.6m×1.3m×2m (双面型),两边工作台面宽度为500mm。

    二、系统配置

    实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

    1.实训台

    实训台上提供日光灯(用于照明)2个,透明的PVC板4个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座2个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。

    2.实训线路板(4套/台)                                 表一

    序号

    实训线路板

    能力目标

    1

    光控音乐门铃

    了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理

    2

    可调式串联型晶体管稳压电路

    了解复合管的使用,掌握串联可调式稳压电源的结构、工作原理及调试方法。

    3

    台灯调光电路

    了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理

    4

    集成稳压电源

    了解三端集成稳压电源LM317的接线方法和应用

    5

    门锁防盗报警器

    了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理

    6

    调频无线话筒

    了解振荡电路的工作原理

    7

    文氏桥振荡器

    掌握运放741的工作特点及振荡器的工作原理和应用

    8

    模拟“知了”电子电路

    掌握多谐振荡器和音频振荡器的工作原理及应用;

    9

    六管超外差式调幅收音机

    掌握收音机的工作原理及调试方法

    10

    集成FM收音机

    SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求;

    11

    编码电子锁电路

    了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理

    12

    七彩循环装饰灯控制器

    熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺

    3.表二   工具套件

    序号

    名    称

    数量

    备注

    1

    MF—47万用表

    1只



    2

    剥线钳

    1把



    3

    尖嘴钳

    1把



    4

    斜口钳

    1把



    5

    大小 + 字螺丝刀

    各1把



    6

    大小-字螺丝刀

    各1把



    7

    镊子

    1把



    8

    剪刀

    1把



    9

    35W烙铁

    1把



    10

    吸锡器

    1把



    11

    放大镜台灯

    1台



    12

    焊锡丝、松香

    若干
