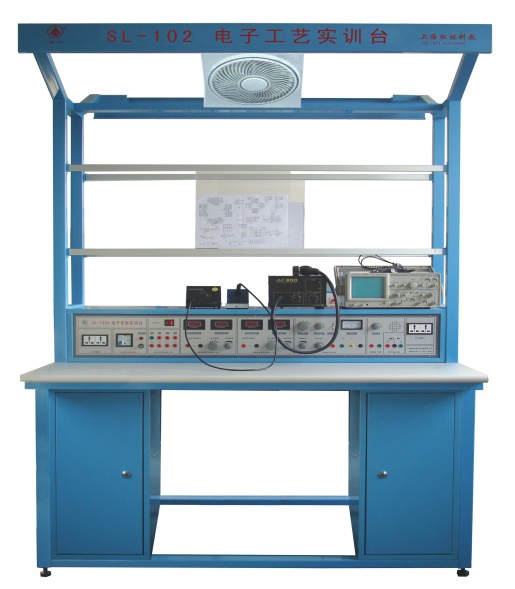

                                                         电子装配实训考核工作台双面4工位BC-SL-112

    可以按用户要求定制定做。

    一、概述

        “电子装配实训考核4工位工作台双面BC-SL-112”是模拟电子产品的生产加工过程为学生提供的技能型实训设备。可进行电子工艺实习、电子设备装配、电子线路课程设计、电子手工焊接练习、电子元器件实物识别、测试、筛选、电子元器件拆装维修等训练,完成线路板制作、焊接、调试等实训任务。使学员了解电子产品制造过程、熟悉电子产品工艺,掌握电子产品的操作技能,模拟企业实际生产现场进行零距离的实训操作。

    二、技术性能

    1、 输入电源: 三相四线220V±10%  50Hz交流电源。具有电流型、电压型漏电保护器:对漏电现象进行保护,使装置自动跳闸,切断电源。

    2、照明:菲利浦日光灯照明。

    3、每工位具有以下性能

    ①、低压交流电源:0V、3V、6V、9V、12V、18V、24V、36V,电流2A。采用智能型/真有效值数显电压、电流表显示(可外测),具有过载指示、自动保护和自动恢复功能。

    ②、直流稳压电源(双组):0~30V/1.5A连续可调,采用智能型/真有效值数显电压、电流表显示(可外测),具有过载指示、自动保护和自动恢复功能。

    ③、信号发生器:波形:正弦波、方波、三角波,频率范围:0Hz-550HZ连续可调。

    ④、六孔单相插座:2只

    4、 环境温度:–10℃-+40℃

    5、相对湿度:<85%(25℃)

    6、海拔高度:<4000m

    7、外形尺寸:1310×1100×1950mm(四人位)

    三、基本配置

    1、 实训台 :

    ①、桌身部分:采用1.5mm优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,美观大方。带铁制柜(带锁)1只。桌子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。

    ②、桌面部分:采用25mm厚灰麻色防火板板,具有抗静电、耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。边镶嵌至25.4mm厚,圆弧型设计。

    ③、实验屏部分:采用1.5mm优质钢板制作,双面菊纹亚光喷塑。

    2、电源台

    3、日光灯

    4、实验工具

    四、配置清单

    序号

    名称

    型号

    备注

    1

    电源台(双面4工位)



    1台

    2

    日光灯套件



    2套

    3

    实训台(铁桌子)

    1310×1100×1950mm

    1台

    4

    储存柜

    550×350×620mm

    4个

    5

    绝缘橡胶面板

    5mm

    2块

    6

    可升降式脚垫

    不锈钢

    1套

    7

    吸烟风扇



    2台

    8

    三相四线护套线

    2.5 mm

    5米

    9

    压线板



    2.5米

    10

    膨胀螺丝



    1套

    11

    加工耗材



    1套

    12

    数字万用表



    2块

    13

    剥线钳



    2把

    14

    尖嘴钳



    2把

    15

    斜口钳



    2把

    16

    小十字螺丝刀



    2把

    17

    大十字螺丝刀



    2把

    18

    小一字螺丝刀



    2把

    19

    大一字螺丝刀



    2把

    20

    小镊子



    2把

    21

    剪刀



    2把

    22

    电烙铁



    2把

    23

    焊锡丝



    2份

    24

    吸锡器



    2把

    25

    工艺图版



    2块



    五、每工位应能完成电子电路基本认知及实训:

    (1)焊接工具使用

    (2)焊接材料的种类与选用

    (3)手工焊接步骤

    (4)焊接质量分析

    (5)工业生产中的焊接技术介绍

    (6)电平指示器制作

    (7)分压式电流负反馈偏置电路制作

    (8)触摸开关的制作

    (9)串联稳压电路制作

    (10)可调集成稳压电路制作

    (11)逻辑测试器制作

    (12)截止式电子保护稳压电源制作

    (13)电子助记器电路制作

    (14)熄火报警器制作

    (15)光控门铃的制作

    (16)定时器电路制作

    (17)闪光灯制作

    (18)延时接通和短路保护直流稳压电源的装配

    (19)自动充电器的装配

    (20)调光台灯的制作
