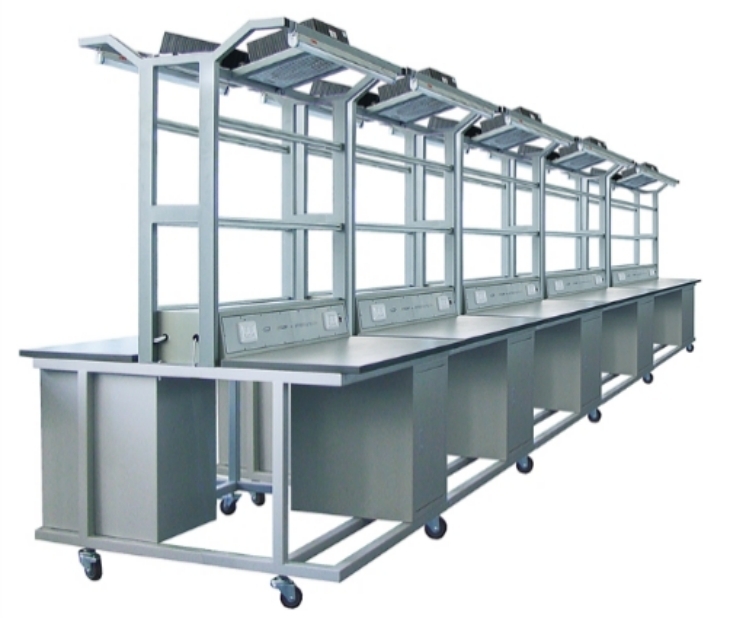

                                   电子装配操作台BCDZ-GY02工艺实训考核装置实验试验台装配工作台

    可以按用户要求定制定做。

    技术参数:

    1.外形尺寸:单个实训台尺寸:1.1m×1.3m×2m(长×宽×高),两边工作台的台面宽度为0.5m(每台2个工位,正反2面);

    2.每条焊接装配线的长度为5.5m,配有5个实训台组成,两边各有5个座位,共计10个工位。每个实训可以单独摆放,并单独工作。

    3.实训台主要由实训桌、实训面板、钢质框架、顶部框架等组成。

    (1)正反两面各配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。

    (2)正反两面各有一块实训面板,分别提供八路AC220V电源插座接口和四路固定直流电源,其中直流电源电压分别为±12V、±5V,每路均有短路、过流保护和自动恢复功能。每台实训台具有过流、短路和漏电保护。

    (3)框架为双层结构。第一层用于放置测试仪表。第二层设有四个PVC夹板,可用来夹放相关实训资料。

    (4)顶部框架上设有30W日光灯(照明设备)各两个。

    (5)实训桌底部设有万向轮,移动方便等。

    (6)实训台框架整体采用A3方管:规格30×40mm,厚度:1.0mm,工艺:表面静电喷涂处理。

    (7)顶部蓝色喷涂框架采用A3方管:规格30×40mm,厚度:1.0mm,工艺:表面静电喷涂处理。

    (8)工具柜材质:A3铁板,板厚1.0mm;

    (9)实训桌面板:密度防火板桌面;密度防火板四周用钢架支撑,防静电喷涂。

    (10)每工位配光控音乐门铃、可调式串联型晶体管稳压电路、集成稳压电源、门锁防盗报警器、文氏桥振荡器、六管超外差式调幅收音机、编码电子锁电路套件各一套。
