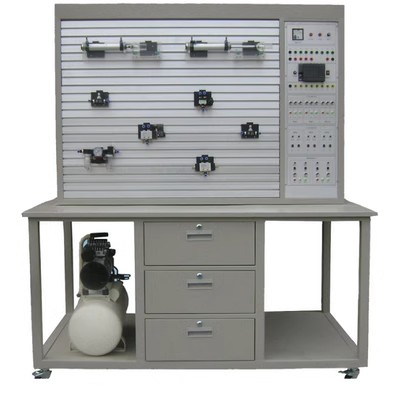

气动PLC控制综合实验装置BC-YD2303型实训台试验培训教学平台

本公司可按用户要求定制定做产品。

1、技术说明

1. 输入电源：两相三线 AC220V±10%/50Hz

2. 工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔≤4000m

3. 整机容量：＜1kVA

4. 外形尺寸：1500 mm×650 mm×1700mm

5. 实验台装置说明

2、本实训平台主要由空压机、实训台、气动元件、电气元件等组成。

3、空压机

空压机采用全无油润滑往复活塞空气压缩机，具有静音效果。与配套储气罐连接，可以稳定的供给额定压力的压缩空气。

1) 储气罐：18L

2) 电机功率：0.55kW

3) 转速：1440r/min

4) 电压/频率：220V/50Hz

5) 空压机额定/最大排气压力：0.8/0.8Mpa

6) 额定排气量：60L/min

7) 空压机工作时离空压机1.5m远处噪音：≤48dB

1. 实训台

操作台采用立式结构，安装面积大，操作面采用T型铝合金导轨材制作，可以方便、随意地安装不同的气动元件，搭接各种实验回路。通过换向阀动作的控制和相关气阀的调节进行实验。导轨的安装方式为，导轨之间无缝并列安装。元器件的安装底板，需要根据导轨和元器件的安装尺寸进行单独设计。

1. 气动元件

1) 气动元件采用工业级气动元件；

2) 元件配有塑料过渡底板，可方便、随意地将气动元件安放在实验面板上；

3) 气路全部采用4*6蓝色胶管，接头采用快换接头，拆接方便。

3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。

   4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

气动系统动作及PLC控制的基本气动回路

1. 实训内容

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、单缸连续往复动作回路

10、卸荷回路

11、快速排气阀应用回路

12、双缸、同步动作回路

13、多缸顺序动作回路

1. 气动与PLC控制实训装置配置清单
