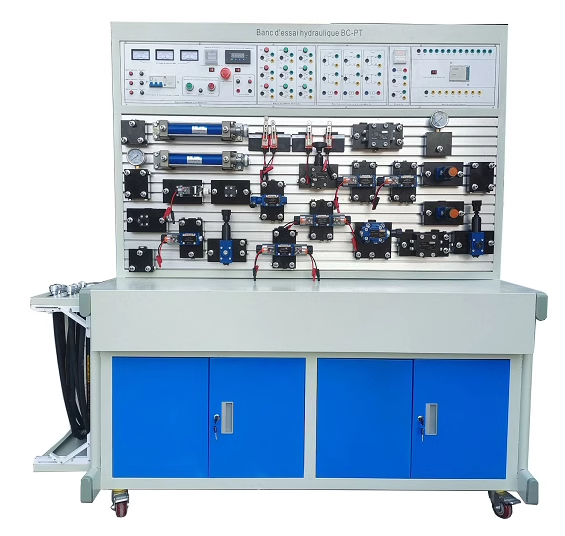

BC-GYYY2302型基本工业液压传动实验装置实训台实验平台试验装置

本公司可按用户要求定制定做产品。

一、概述：

PLC控制液压与 液压实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求，我公司液压与PLC控制液压实训设备的优点，采用了开放型实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。

集真实的液压元件、执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

二、实训装置功能：

1、实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。

2、实训台：铝材结构平台，主要用于安装液压相关元件，型材表面有标准的

两道固定槽最上面层主要以电气控制位置。

1. 实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构，带有集中收集实训

遗油设计，实训桌下方设有元器件储存柜，用于存放元器件。

三、技术参数：

1、输入电源：三相五线，380V．允差±l0%，50Hz。

2、输出直流电源：DC24V

3、装置容量：<2kVA。

4、工作环境温度：－5℃～40℃；

5、工作湿度：≤90%(40℃时)；

6、外形尺寸：1310mm×650mm×1750mm

7、液压泵站：最大容积40L．2mm钢板、变量叶片泵及电机、油温液面计、清

洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。

变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额

定功率1.5kW，绝缘等级B。

8、电源模块：电源部分别配有三个380V电压表，启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等，提供电气控制电路中的DC24V直流电压。

9、PLC 主机模块： FX1S-20MR主机，主机为12点开关量输入，8点开关

量输出。

10、配有控制模块：PLC主机模块、直流继电器模块、控制按钮模块等。

11、通过机械控制，传统继电器控制，先进的PLC自动控制灵活实现其功能。

12、所有阀座采用航空铝加工而成并全部发黑处理。

2.电气控制组件

3.液压元件

3、可以完成的实训项目：

——可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下

——单级调压回路

——减压回路

 ——卸荷回路

——进油节流调速回路

——回油节流调速回路

——旁油节流调速回路

——调速阀并联的速度换接回路

——调速阀串联的速度换接回路

——用换向阀的换向回路

——用“O”型机能换向阀的锁紧回路

——用压力继电器控制的顺序动作回路

——用行程开关控制的顺序动作回路

——用调速阀控制的同步回路

——单向阀的保压回路

——PLC控制的延时回路
