                              液压系统故障和排除分析系统BC- ZY-P2型实训台实验平台实训装置

    本公司可按用户要求定制定做产品。

    一、产品概述
    本装置以典型的组合液压系统为实训对象,培养学生熟悉和了解液压传动的工作原理和基本概念、元件的组成特点和应用等。初步掌握液压系统的调试、常见液压系统故障的处理和排除能力。适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学。

    二、技术参数

    1. 输入电源:三相五线380±10% 50Hz

    2. 工作环境:温度-10℃~+40℃相对湿度 <85%(25℃)

    3. 装置容量:<2kVA

    4. 变量叶片泵:额定压力7Mpa,额定流量8L/min

    5. 电机:额定电压380V,额定功率1.5kW,转速1420r/min,绝缘 B

    三、系统配置

    序号

    名 称

    型 号

    数量

    备注

    1

    实训台


    1台


    2

    PLC主机模块




    三菱FX1S-20MR

    1件



    3

    按钮开关模块

    9组带灯控制按钮接口

    1件


    4

    继电器模块

    3组直流继电器接口

    1件


    5

    电源模块


    1块


    6

    变量叶片泵及电机


    1套


    7

    双作用液压缸


    2个


    8

    耐震不锈钢压力表


    1只


    9

    三位四通电磁换向阀

    O型

    1只

    华德

    10

    三位四通电磁换向阀

    M型

    1只

    华德

    11

    二位四通电磁换向阀


    2只

    华德

    12

    溢流阀


    1只

    华德

    13

    减压阀


    1只

    华德

    14

    节流阀


    2只

    华德

    15

    液压泵站


    1台

    华德

    16

    行程开关


    4只


    17

    四通


    3块


    18

    PLC通信下载线


    1根


    19

    先导式溢流阀


    1个


    四、实训项目

    ——单级调压回路

    ——多级调压回路

    ——减压回路

     ——卸荷回路

    ——进油节流调速回路

    ——回油节流调速回路

    ——旁油节流调速回路

    ——延时控制回路

    ——用“O”型机能换向阀的锁紧回路

    ——用行程开关控制的顺序动作回路

    ——液压泵站的正反故障设置与排除

    ——电磁阀阀不得电故障设置与排除

    ——减压阀的性能测试

    ——节流阀的性能测试

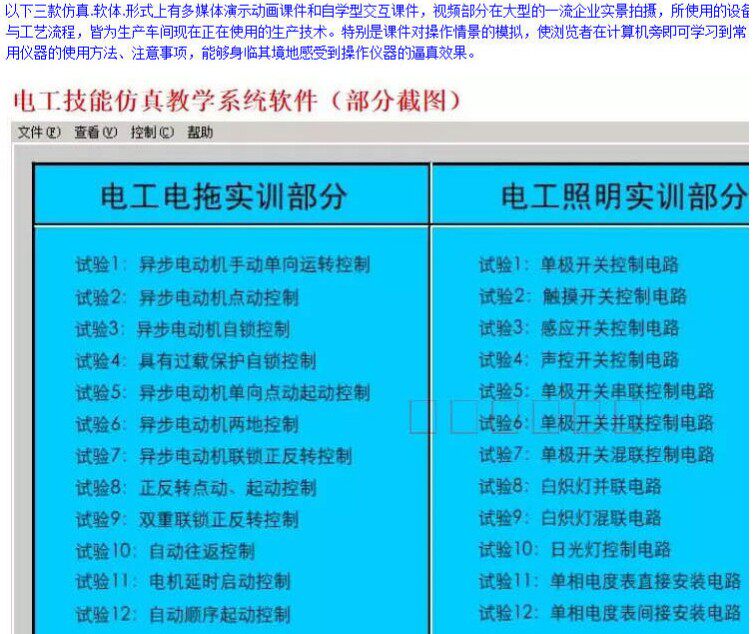

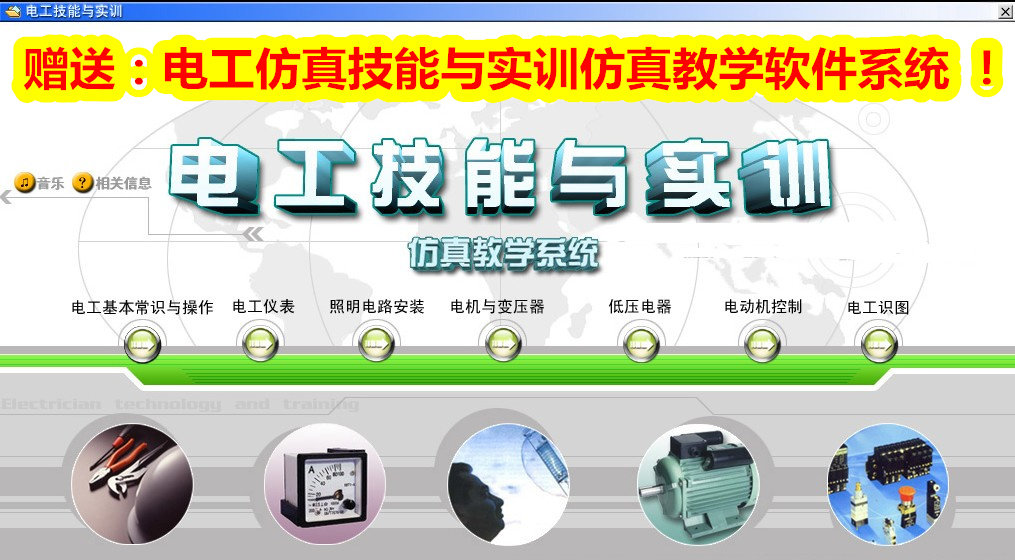

    免费赠送液压气动仿真软件,液压气动视频教程20G:





    赠送液压视频教程:

    angry2023新最升级增加85G容量PLC高清视频教程的下载链接中的文件夹:

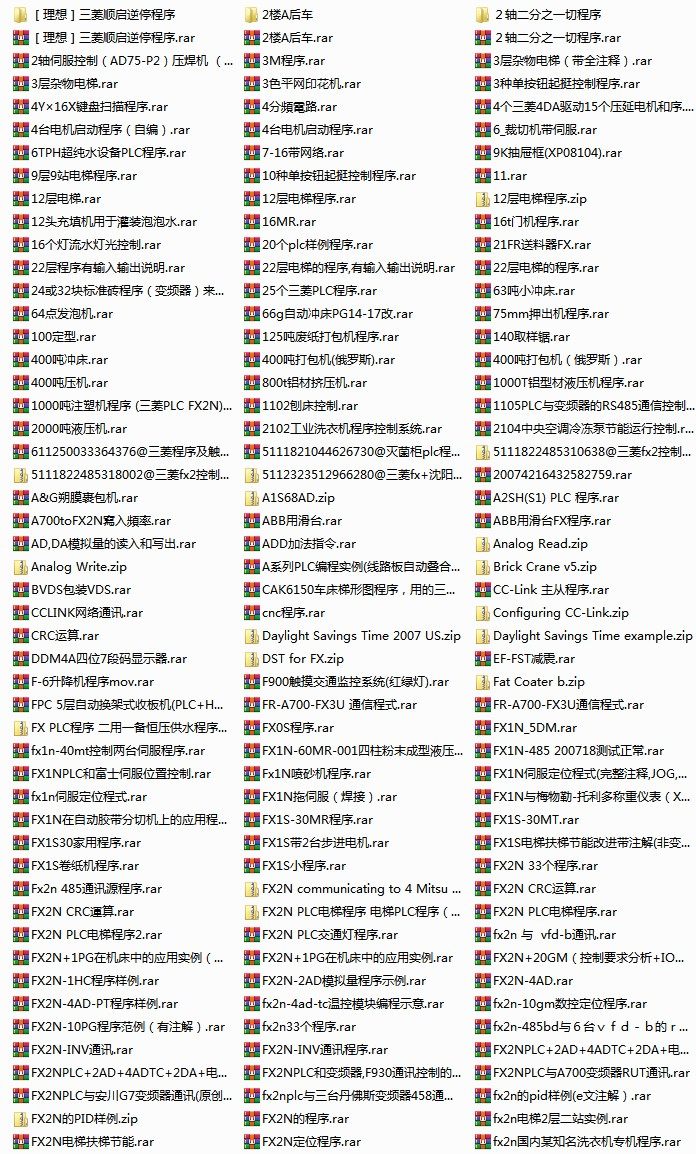

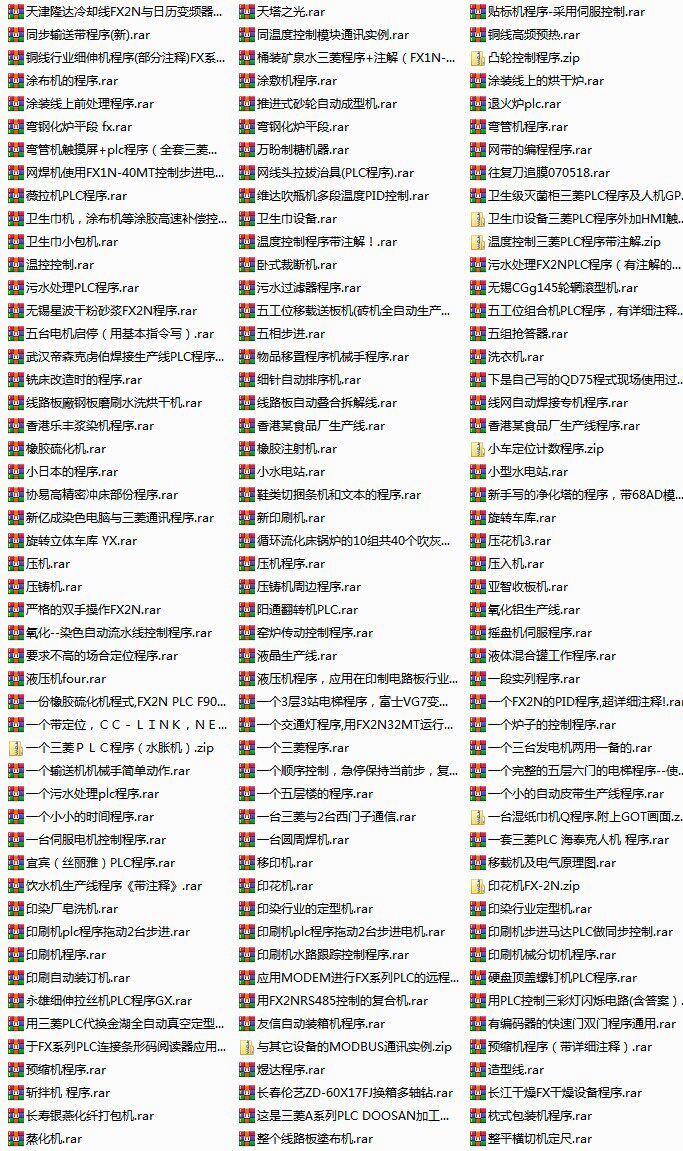

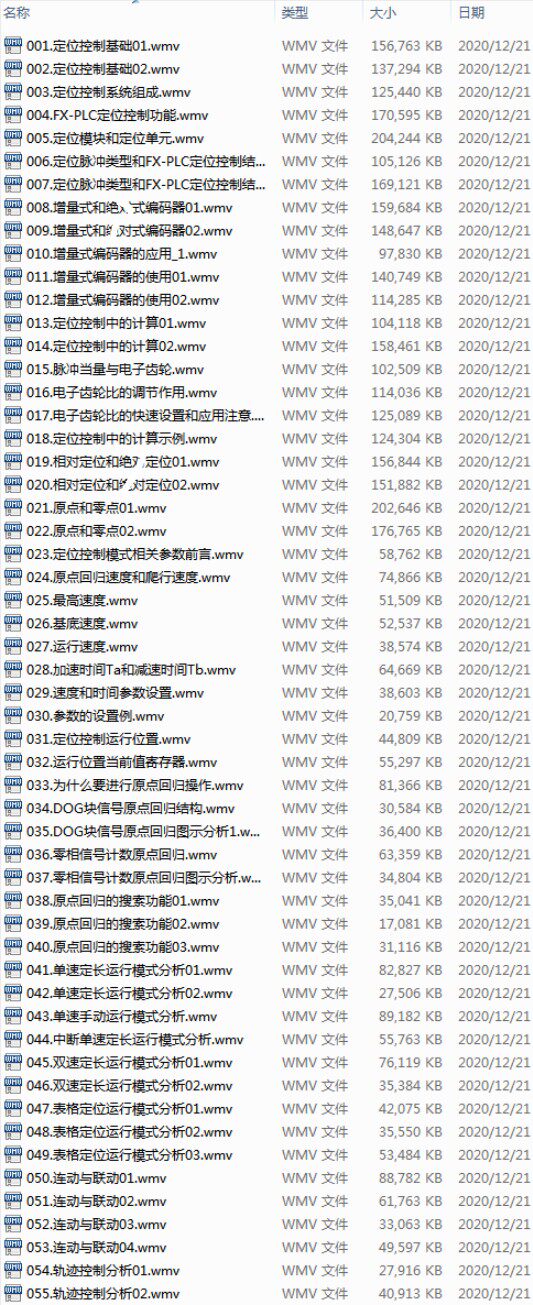

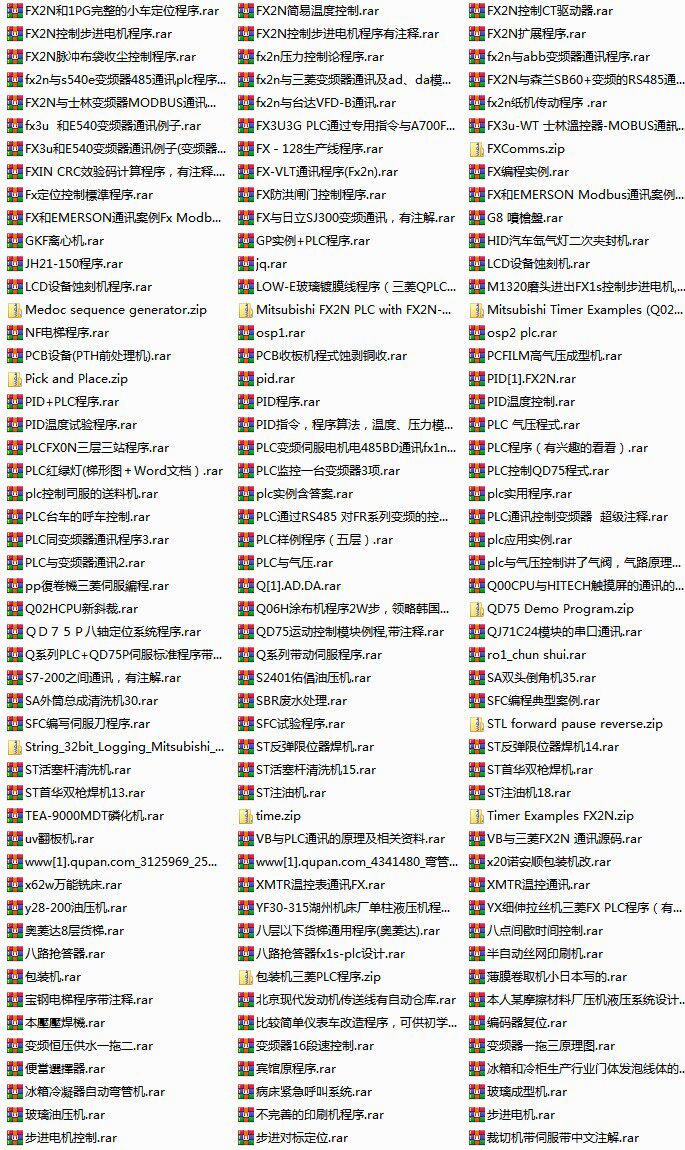

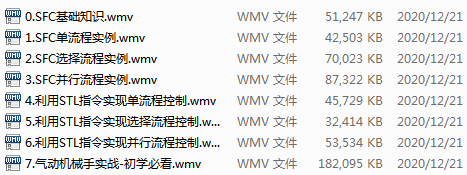

    文件夹里面内容的部分截图:



    工程例程:
