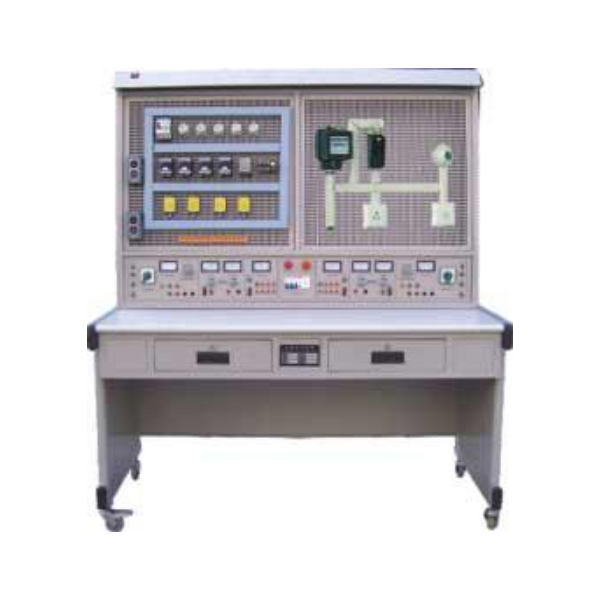

BCZC88A 网孔型初级维修电工实训考核装置（双组型）

一、概述
该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10%   50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1690mm
四、实训台配置
1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单（每组配备清单）
注：本装置每台需配两套元器件，用户也可自行购买。
