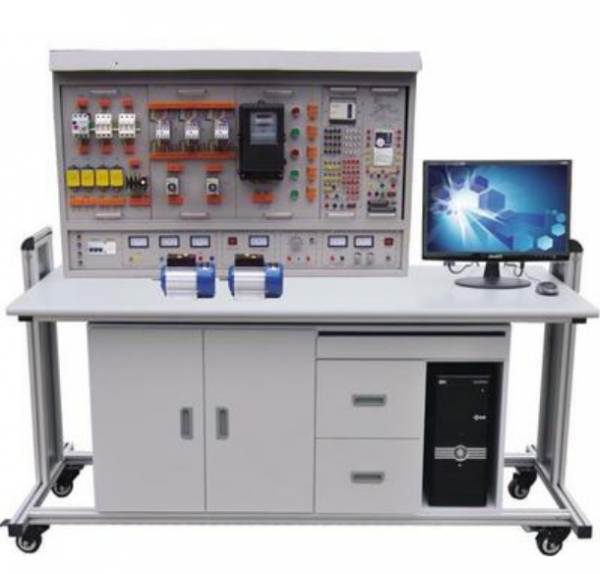

BCZC-163型 高级维修电工实训考核装置

一、概述
本装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

三、技术性能
1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃
3.装置容量：＜1KVA
4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸：1600mm×700mm×1450mm
三、实训装置的基本配置及功能
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。
（一）实训屏
    实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
6、固定低压直流电源：+5V、±12V有过载保护
7、恒流源：4mA-20mA连续可调一路
（二）实训挂箱及器材配备
1、HY-61维修电工挂箱（一）
2、HY-62维修电工挂箱（二）
3、HY-63维修电工挂箱（三）
4、HY-64维修电工挂箱（四）
5、HY-65维修电工挂箱（五）
6、DW-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。
7、工控组态软件一套：
    打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
9、变频器实训挂箱
   配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。
10、单片机实训挂箱
   配备51/96/8088/8086等CPU单片机、微机全部软硬件。
11、九孔万能实中板   2块
12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
13、电机导轨及光码盘测速系统
   含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。
14、三相鼠笼异步电动机 120W   Y接法   220V   1台
15、三相鼠笼异步电动机180W   Y/△   380V   1台
16、安全配备灭火器   1台
（三）实训桌
    铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
（一）电拖部分
1.三相电机直接启动控制
2.三相电机点动控制
3.三相电机自锁运行控制
4.带电流表的点动与连续运行控制   5.带电能表的两地控制
6.单向运行反接制动控制
7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制
（二）PLC综合实训
1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实训
3.PLC控制台三相异步电动机正反转控制
4.PLC控制台三相异步电动机Y/△启动控制
5.PLC控制台三相异步电动机降压启动控制
6.PLC控制台三相异步电动机能耗制动控制
7.PLC控制台三相异步电动机自锁运行控制
（三）基于变频器的电机拖动与控制实训
1．变频器功能参数设置与操作
2．变频器报警与保护功能
3．多段速度选择变频调速
4．外部端子点动控制
5．控制电机正反转运动控制
6．控制电机运行时间操作
7．瞬间停电变频器参数设定
8．外部电压变频调速
9．三相异步电动机的变频开环调速
（四）PLC、变频器的电机的拖动控制实训
1. 基于PLC通信方式的多段速选择变频调速
2. 基于PLC通信方式的变频器开环调速
3. 基于PLC通信方式的变频器闭环调速
（五）单片机技能实训
A、MCS-51单片机实训
软件部分
1. 清零程序
2. 拆字程序
3. 拼字程序
4. 数据区传送子程序
5. 数据排序实验
6. 查找相同数个数
7. 无符号双字节快速乘法子程序
8. 多分支程序
9. 脉冲计数（定时/计数实验）
10. 电脑时钟（定时器、中断器综合实验）
11. 二进制转换到BCD
12. 二进制转换到ASCII
13. 八段数码管显示
14. 键盘扫描显示实验
硬件部分
1. P1口亮灯实验
2. P1口转弯灯实验
3. P3.3输入，P1口输出
4. 工业顺序控制（中断控制）
5. 8255 A.B.C输出方波
6. 8255 PA口控制PB口
7. 8255控制交通灯
8. 简单I/O口扩展实验
9. A/D转换实验
10. D/A输出方波
11. 电子音响
12. 继电器控制
13. 步进电机实验
14. 8253方波
15. 串并转换实验
16. 外部存储器扩展实验
17. MCS-51串行口应用实验㈠——双机通信
18. MCS-51串行口应用实验㈡——与PC机通信
19. 温度闭环控制
20. 小直流电机调速实验
21. 外部中断（急救车与交通灯）
B、8088/8086系列微机实训
软件部分
1．清零程序
2．拆字程序
3．拼字程序
4．数据区移动
5．数据排序实验
6．找“零”个数
7．32位二进制乘法
8．多分支程序
9．显示子程序
10．键盘扫描显示实验
11．二进制转换到BCD
12．二进制转换到ASCII
硬件部分
1．8255并行口实验㈠：A.B.C口输出方波
2．8255并行口实验㈡：PA口控制PB口
3．8255并行口实验㈢：控制交通灯
4．简单I/O口扩展
5．A/D转换实验
6．D/A转换实验㈠：输出方波
7．D/A转换实验㈠：输出锯齿波
8．8259中断控制器实验
9．定时／计数器：8253方波
10．继电器控制
11．8251串行通信实验㈠：自发自收
12．8251串行通信实验㈡：与PC通信
13．步进电机控制
14．小直流电机调速实验
15．温度闭环控制
16．音频驱动实验
C、MCS-96单片机实训
软件部分
1．清零程序
2．拆字程序
3．拼字程序
4．数据区传送子程序
5．数据排序实验
6．查找相同数个数
7．无符号双字节快速乘法子程序
8．多分支程序
9．定时器1实验——定时中断
10．定时器T1和T2同时产生中断
11．80C196外部中断实验
12．80C196软件方法产生中断
13．利用HSI测脉冲宽度
14．利用HSI测量单脉冲宽度
15．利用HSO产生单脉冲
16．利用HSO产生连续脉冲
17．软件定时器
18．80C196 A/D转换实验
19．利用80C196的PWM产生各种波形
20．二进制转换到BCD进制转换到ASCII
硬件部分
1．P1口亮灯实验
2．P1口转弯灯实验
3．P2.6输入，P1口输出
4．工业顺序控制
5．8255 A.B.C输出方波
6．8255 PA口控制PB口
7．8255控制交通灯
8．简单I/O口扩展实验
9．A/D转换实验
10．D/A输出方波
11．继电器控制
12．8253方波
13．80C196串行口实验
14．LED七段数码管显示实验
15．键盘显示综合实验
16．音频驱动实验
17．步进电机实验
18．直流电机实验
19．外部中断（急救车与交通灯）
（六）室内照明配电
1.插座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电路的接法
4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法
（七）电子技术综合训练
1.单相桥式整流电路
2.串联可调稳压电源电路
3.晶闸管测试电路
4.晶闸管可控整流
5.电子门铃电路
6.电子报警器电路
7.光控灯路灯自动开关电路
8.电子催眠器电路
（八）安全急救演示
（九）消防技能的认识与掌握（教师演示）
