铣床电气维修实训考核装置BCLG-153A型

一、概述

       BCLG-153A型铣床电气维修实训考核系统是由多种电气元器件组成各种电气控制线路，并配有手动考核系统，机床的工作原理及动作完全可以独立进行。学生可以在该系列实训考核台上进行各种电气故障的排除、训练和演示，以达到熟悉各种故障现象和熟练排除各种故障现象的动手能力和训练目的。

二、功能特点

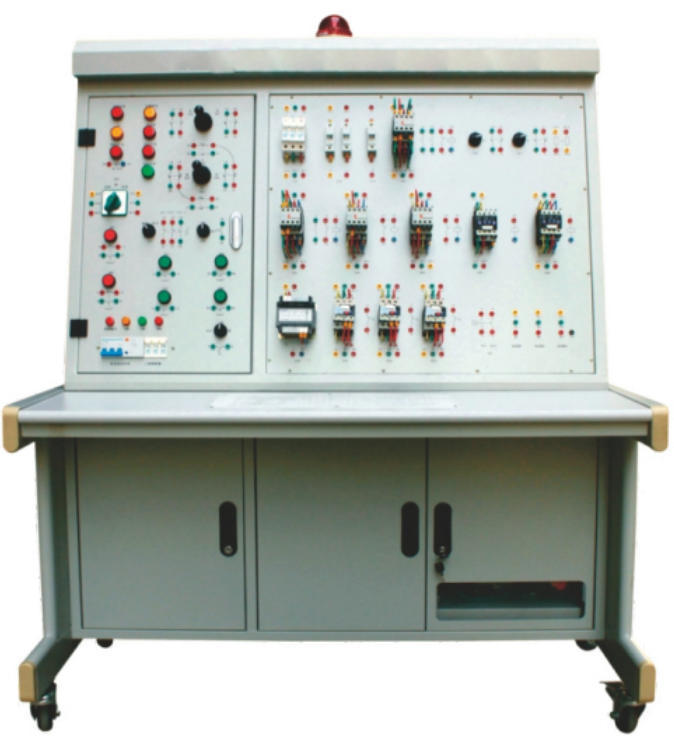

1.面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在该面板上进行，指示灯用于指示机床的相应动作。面板上印有X62万能铣床示意图与原理图，能直观地看清该铣床的外形轮廓。

2.故障开关箱设有32个开关，其中K1到K30用于故障设置；K31到K32保留。

三、技术参数

1、工作电源：三相五线 供电  AC 380 V ±１０%  50 Hz；设置有一个总电源开关，具有漏电保护功能，当漏电电流达30mA时，保护装置动作，为工位单独提供三相四线交流电源输出；设有急停按钮，按下立即切断三相电源输出；

2.电网电压指示：设有三相电压指示灯，可分别指示电网输入的三相线电压；

3.实验台外形尺寸：长（mm）×宽（mm）×高（mm）＝1565mm×750mm×1760mm；

4.整机消耗视在功率：≤0.5 KVA；

5.工位提供安全型插孔三相电源输出，单相电源输出采用泰力三插插板；

6.安全保护措施：具有接地保护、短路、过载、漏电保护功能，符合相关的国家标准。
