铣床电气维修实训考核装置BCLG-153D型X62W

一、概述

        BCLG-153D型铣床电气维修实训考核系统是由多种电气元器件组成各种电气控制线路，并配有由教师机控制的智能考核系统方便教学使用。本设备采用仿真实物的方式，根据实物工作原理设计出机械机构进行高强度仿真学习，在有效学习的基础上增加了乐趣性。为了能开拓学生的思维，提高学生的创新意识本设备特别加入了PLC改造系统，满足了学员对本设备的创新性创造，本设备完全可以独立使用，学生可以在该系列实训考核台上进行各种电气故障的排除、训练和演示，以达到熟悉各种故障现象和熟练排除各种故障现象的动手能力和训练目的。

二、功能特点

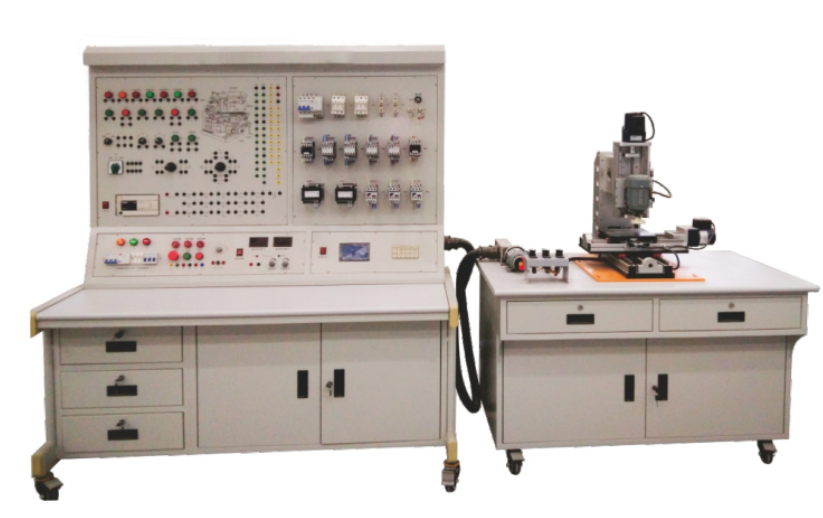

1.X62W铣床实训考核装置有1台钢制结构的台架和一台机床半实物（床身采用铝合金，贴近真实机床）及电源装置组成。

2.装置电气部分的操作，能实现X62W型万能铣床各种运动，它包括：主轴正反转、工作台进给及冷却泵运行。极限位置的限位保护，配有输入输出点48点的三菱PLCFX3U-48MR，能实现PLC控制X62W万能铣床的功能。

3.机床电气线路的所有接点，在装置面板上都有相应的测量点，便于学员检测故障。

4.面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在该面板上进行，指示灯用于指示机床的相应动作，所有元器件均有可测量点，方便测量。面板上印有X62万能铣床示意图与原理图，能直观地看清该铣床的外形轮廓。被设备设有30位故障由教师机控制。

（半实物介绍）5.X62W铣床半实物由五个电机和三条导轨、一个旋钮架子、一张半实物桌子等组成，五个电机分别控制半实物机床的前后、上下、左右运动和冷却泵控制、主轴旋转控制，半实物一侧设有一小型旋钮开关架子，装有三个旋转开关分别控制电机的六个方向运动，方向运动受到设好的六个极限位置所限制，避免方向运动是超出限位损坏设备。加工台设在左右运动电机上面，有效的模仿了真实电机的运作情况，在安全方便的前提下实现了模拟加工。

三、技术参数

1、工作电源：三相五线 供电  AC 380 V ±１０%  50 Hz；设置有一个总电源开关，具有漏电保护功能，当漏电电流达30mA时，保护装置动作，为工位单独提供三相四线交流电源输出；设有急停按钮，按下立即切断三相电源输出；

2、电网电压指示：设有三相电压指示灯，可分别指示电网输入的三相线电压；

3、实验台外形尺寸：长（mm）×宽（mm）×高（mm）＝1565mm×750mm×1760mm；

4、整机消耗视在功率：≤0.5 KVA；

5、工位提供安全型插孔三相电源输出，单相电源输出采用泰力三插插板；

6、安全保护措施：具有接地保护、短路、过载、漏电保护功能，符合相关的国家标准。

7、本设备提供实训电压：交流24V多段可调，直流24V可调；
