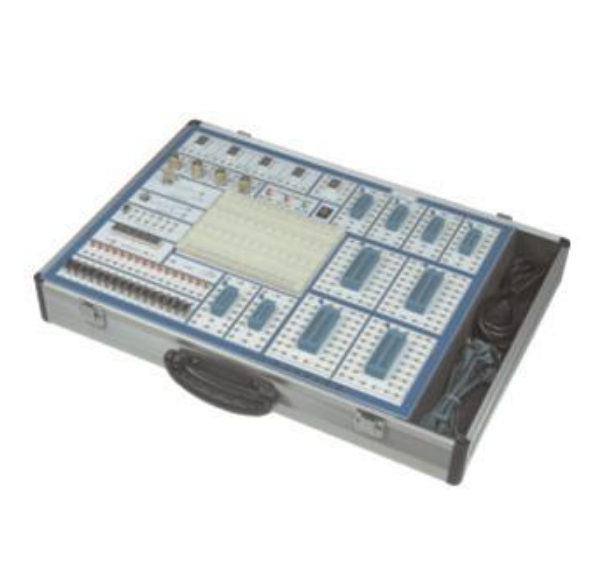

                                           BCZC-SD1型数字电路学习机

    产品介绍:
            BCZC-SD1数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点:使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

    BH-SD1型系统组成
    (1)电源 :交流输入:220V±10% ,50HZ
    直流输出:±12V/0.2A 、 5V/2A
    (2)手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
    (3)连续脉冲,输出均为TTL电平:
    固定频率脉冲源7路:1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
    (4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)
    (5)逻辑电平的输入与显示:
    A、十六位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。
    B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
    (6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;
    (7)时序发生器及启停控制电路。
    (8)台湾产面包板二块(1600孔)
    (9)20芯锁紧插座2只,40芯锁紧插座2只,16芯锁紧插座4只。
    (10)各阻值电位器2只。 ☆推荐实验项目
    1.TTL集成逻辑门的参数测试与使用
    2.CMOS集成逻辑门的测试
    3.门电路的逻辑功能实验
    4.常用组合逻辑功能器件的测试
    5.数据选择器及其应用
    6.血型关系检测电路和表决电路
    7.RS触发器的功能与测试
    8.JK触发器逻辑功能及主要参数测试
    9.移位寄存器的功能测试
    10.十进制计数器(CMOS)
    11.异步计数器
    12.同步计数器
    13.计数、译码、显示电路实验
    14.555集成定时器及应用
    15.序列检测器
    16.数-模转换器
    17.追随比较型A/D转换电路
    18.人工控制交通灯控制器
    19.汽车尾灯控制电路
    20.数字钟电路的设计
    21. 时序电路测试及研究
    22. 波形产生及单稳态触发器
    23. A/D 转换电路
    24. D/A转换电路
