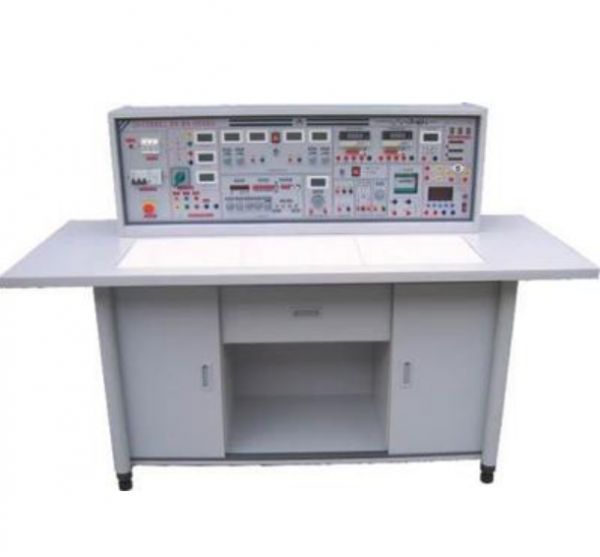

BCZC-820B型高级电工模电数电实验室成套设备

一、产品特点

         高级电工模电数电实验室成套设备具有完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。

元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为2875px，实验室布局不受设备高度限制，有利于讲师讲解。

二、适用范围

适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。

三、实验台和实验操作桌结构及功能：

1、实验台构成与性能:

1.1.电源及参数

1.1.1输入电源:三相四线电源，输入时指示灯亮

1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。

A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。

B组:低压交流电压3、6、9、12、15、18、24V电源，最大输出电流1.5A。

C组:低压交流稳压电源：＋5V、＋12V、－12V。

D组:双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。

E组:单相交流市电输出，由万能插板供用户自备设备使用。

1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。

1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。

1.4七段译码器：3组七段译码器及对应译码显示数码盒。

1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。

1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

1.7智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。

1.8智能型交流数字电流表：采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。

1.9单次脉冲：每次可输出一对正负脉冲。

1.10函数信号发生器：

    1.10.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。

1.10.2频率范围：由0.1Hz到2MHz，分七个频率档级。

1.10.3正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。

1.10.4方波响应：前沿/后沿≤100nS(开路)。

1.10.5最大输出幅度(开路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。

1.10.6直流偏置（开路）：±10V。　

    1.10.7输出阻抗Z：Z0＝50Ω±5Ω。

    1.10.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。

    1.10.9压控振荡（VCF）：加外加直流电压0－±5V变化时,对应的频率变化大于100：1。

1.10.10输出衰减：20 dB　40 dB　 60dB。

1.11频率计数器：

1.11.1测频范围：1Hz-100MHz，六位数显。

1.11.2闸门时间：0.01S、0.1S、1S、10S。

1.11.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。

2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×2000px，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。

四、构成与配备(以二十四座为例)

1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×2250px)，低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。继电控制实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。

2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×1750px，用于讲解、演示。

3、实验台，共12台，每张学生实验操作桌上配置l台。

4、器材配备:

GSY-01　继电控制实验箱一；          GSY-02　继电控制实验箱二；

GSY-03　继电控制实验箱三；          GSY-04　继电控制实验箱四；

GSY-05　三相负载；

13台0.18KW三相电动机，39只电流测试插座，39只1.5级直流电表，13只MF-47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），25张学生凳,1个双门立柜。

5、户自备器材：滑动变阻器、毫伏表。

五、实验项目：

（1）电工实验项目：

（2）模拟电子电路部分

（3）数字部分
