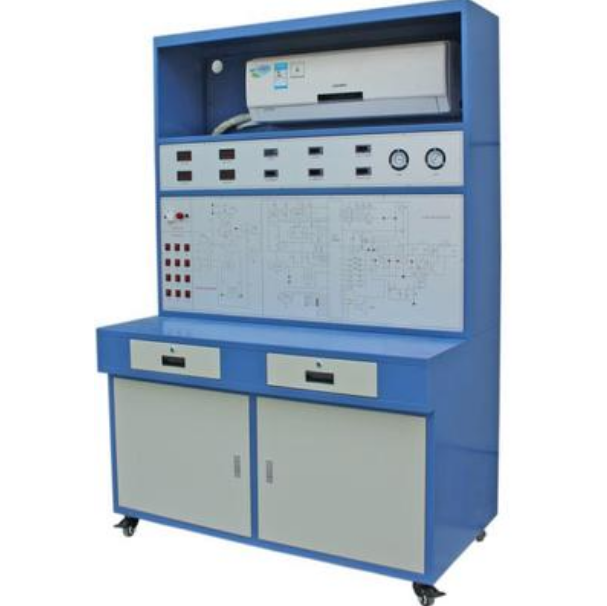

                                                   BCZC-9921R空调维修操作实训装置

          BCZC-9921R空调维修操作实验台”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
          实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工(初级、中级、高级)》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

    一、装置特点
    |1.系统采用真实的1匹制冷机组,与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能完全相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能
    2.整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑,与实际空调制冷系统、电气系统一致,满足对实训的要求
    3.实训装置直观展示了热泵型分体空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯及发光二极管使整个分体空调系统的实时工作状态一目了然;主面板中间印有控制系统原理图,并设有相应测试点;便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。相应部件均有名称标识
    4.装置设有室外机部件电气控制线路接线区域,可完成对电气连接、压缩机绕组判断等,有利于学生将理论应用于实际,并培养学生实际操作动手能力
    5.可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作
    二、技术性能
    1.输入电源:单相三线~220V±10%   50Hz
    2.装置容量:<1kVA
    3.外形尺寸:1000mm×590mm×1610mm
    4.制冷剂类型:R22
    5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
    三、装置的基本装备
    实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
    1.实训台:铁质双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉,用于放置故障箱、工具及资料等。装置背面可观察制冷系统管路的结构,前面设有一对柜门,用于模拟室外机组冷凝器脏堵,打开可观察室外机组实物
    2.空调整机单元1套:包括热泵型分体空调所必需的一些部件,如室内机(蒸发器)、室外机(冷凝器、压缩机、四通阀)等,管路中还设有控制阀等实训所必需的部件
    3.交流电源控制单元:单相三线220V交流电源供电,交流电压表1只, 测量范围0~250V,用于监测电网电压;交流电流表1只,测量范围0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制4.制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.1~0.5MPa、-0.1~3.5MPa,可显示系统工作时低压侧和高压侧的压力
    5.温度检测单元:提供4只温度表,采用PT100传感器,三位半数显,分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
    6.模拟故障设置箱1只:模拟故障设置多元化,制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵;电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等十二个故障点。
    四、实训项目
    1、初级技工基本技能实训
    2、制冷系统专用工具的基本操作
    3、制冷系统管件焊接
    4、制冷系统的检漏
    5、制冷系统的抽真空与充注制冷剂R22
    6、中级技能实训(设计、安装、调试及检修)
    7、空调主控板电路原理
    8、空调电器元件的测量及系统运行
    9、空调器故障与分析
    10、空调检测与故障分析
