一、产品概述

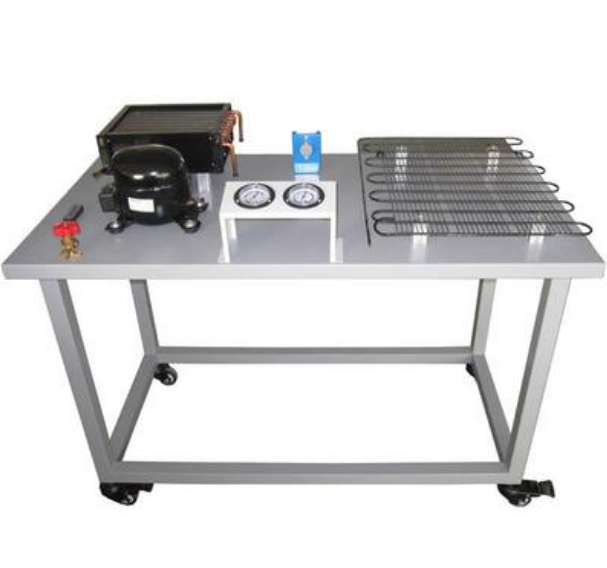

本实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
二、技术参数：
工作电源：单相三线 220V ± 5 ％ 50Hz
制冷剂： F-12
外形尺寸： 1200 × 600 × 780mm
环境温度：－ 10 ℃ ～ 40 ℃
相对湿度： <85%
设备重量： 30Kg

二、配置清单：（单台配置）

序号	名称	数量	性能描述
1	压缩机	1 台	卧式
2	冰箱过滤器	1 个	铜质、管状
3	冰箱冷凝器	1 个	铁质喷塑、片式
4	冰箱蒸发器	1 只	铝质、管式
5	冰箱温控器	1 只	机械可调
6	高压表	1 只	指针式
7	低压表	1 只	指针式
8	视液镜	2 只	圆镜直视、铜质外壳
9	铜管	1 套	圆形
10	手阀	1 只	铜质
11	实验台架	1 台	钢木结构
12	实训指导书	1 套	与实训台配套

三、操作工具：（单台配置）

序号	名称	数量	性能描述
1	焊具	2 只	便携式
2	弯管器	1 付	钢质
3	扩口器	1 付	钢质
4	钢管割刀	1 把	钢质
5	电铬铁	1 把	内热式
6	烙铁架	1 个	阻燃
7	剥线钳	1 把	多用
8	尖嘴钳	1 把	钢质、绝缘
9	螺丝刀	2 套	十字、一字各 1 把

四、实训项目
1 、管路距离的确定
2 、割管
3 、弯管
4 、扩管
5 、胀管
6 、把管路安装到对应部件的合理位置
7 、完成对冰箱系统的保压
8 、检漏
9 、判断冰箱压缩机的绕组
10 、完成冰箱系统的线路铺设和连接
11 、抽真空
12 、电气调试
13 、工况的调整
