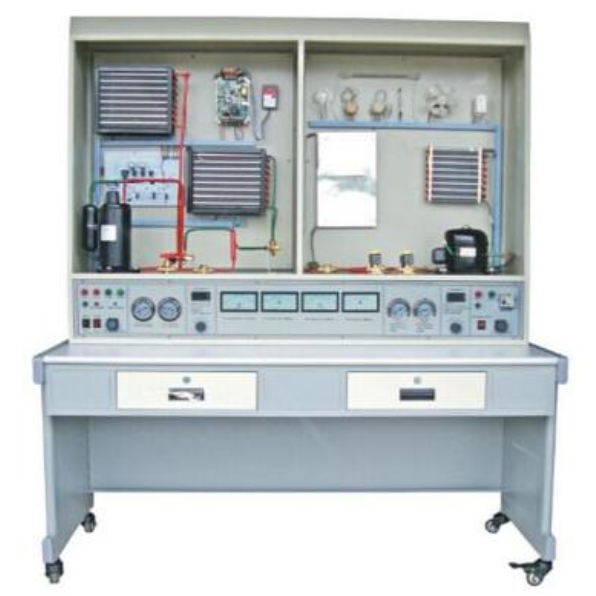

BCZC-9920K型空调/冰箱制冷制热实训考核装置

一、特点
1.系统集模拟空调、模拟冰箱于一体，采用真实的制冷机组，满足实际教学
2.装置配置了2套系统，空调系统1套、直冷式/间冷式电冰箱综合系统1套可同时满足对空调、冰箱实训操作考核的要求
3.整套实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑
4.实训装置直观展示了热泵型分体空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有指针式交流电压表、指针式交流电流表、数显温度表、真空压力表、信号灯使整个热泵分体空调系统、冰箱系统的实时工作状态一目了然；此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分
5.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核实训。

二、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.2kVA
3.外形尺寸：1580mm×730mm×1700mm
4.制冷剂类型：空调 R22、冰箱600a
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置的基本装备
本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等组成。
（一）PKB-01电源、仪表控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
1.交流电源控制单元：单相三线制220V交流电源供电，交流电压表2只 测量范围０～250V,用于监测电网电压，交流电流表2只测量范围分别为０～5A、０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
2.制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力
3.温度检测单元：提供三位半数字温度表2只，用波段开关切换，显示不同点的温度变化情况
4.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
（二）PKB-02实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有两个大抽屉，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
（三）实训箱
1.故障箱
提供模拟空调与模拟冰箱故障箱各1个，提供常见的故障设置点，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量21个、冰箱模拟故障开关量18个，满足多点故障设置要求。
2.测试箱
提供1个空调电气控制线路测试箱、1个直冷电冰箱电气控制线路测试板、1个间冷电冰箱电气控制线路测试板，通过测试箱对电气系统进行测量、分析、排故。
五、实训项目
初级技能实训
1. 制冷系统专用工具的基本操作
2. 制冷系统管件焊接
3. 制冷系统的检漏
4. 制冷系统的抽真空与充注制冷剂
中级技能实训（设计、安装、调试及检修）
5. 空调系统调试
6. 直冷电冰箱系统调试
7. 间冷电冰箱系统调试
8. 冰箱制冷系统故障
9. 空调制冷系统故障
10. 电冰箱检测与故障分析
