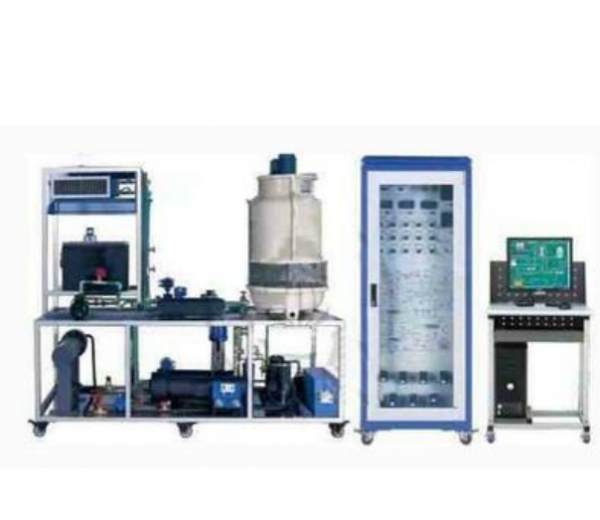

BCZC-2蓄冷空调制冷技术实训装置

一、概 述
       冰蓄冷空调是利用夜间低谷负荷电力制冰储存在蓄冰装置中，白天融冰将所储存冷量释放出来，减少电网高峰时段空调用电负荷及空调系统装机容量，它代表着当今世界中央空调的发展方向。该实训装置是根据《蓄冷空调系统原理、工程设计及应用》、《蓄能空调技术及其发展》等课程的实践教学而开发设计的新型实训设备。整个装置采用直接蒸发制冰系统，系统主要由制冷机组、蓄冰装置、空调末端装置、空调循环水泵、乙二醇泵、载冷剂（乙烯乙二醇水溶液）等组成。适合各院校空调工程专业、建筑环境与设备工程等专业相关课程的实训教学。

二、特点
1.本装置采用工业现场的真实蓄冷空调部件，与实际应用接轨；
2.蓄冷空调系统可组成蓄冷运行、取冷供冷运行和常规空调运行三种运行工况；
3.本装置将直接蒸发制冰蓄冷、制冷剂内融冰取冷及大温差过冷有机结合为一体。
4.系统结构简单紧凑、蓄冷取冷方便、控制灵活有效。
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m
3.装置容量：＜4kVA
4.制冷剂：R134a
5.载冷剂：乙烯乙二醇水溶液
6.安全保护：设有电流型漏电保护、接地保护，安全符合国家标准
四、系统配置
1.实训台：采用不锈钢结构，结构清晰、紧凑。
2.控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器(PLC主机)、接触器、热保护器等控制元件。面板上面有总电源控制开关、电压表、电流表、手动旋钮开关、工作状态指示灯、系统流程图及PLC主机单元。
3.交流电源控制：三相四线制AC380V电源供电，并设有漏电保护器控制控制屏总电源。
4.控制系统：控制系统由电气控制、PLC可编程控制器、计算机组态监控组成。
5.系统基本组成：主要由制冷机组、蓄冰装置、乙二醇泵、电磁阀、板式换热器、空调末端装置、空调循环水泵、乙二醇泵、载冷剂（乙烯乙二醇水溶液）等组成。
6.电源电压指示：提供系统电网监控交流电压表、交流电流表，制冷机组运行交流电流表等。
7.制冷系统压力指示：提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力变化；对压缩机起到保护作用。
8. 动态故障演示分析系统
采用7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。系统触控屏上能实时显示系统彩色线路图，且在线路图上通过触控操作能实时设置系统故障，系统电路图画面能实时显示电压、电流、温度等工作状态。学生通过学生登录窗口登录可进行排故训练，系统集成USB端口可直接导出实验数据，学号查询，故障解除，时间查询，分数查，设备号查询，系统集成历史数据查询功能、历史数据曲线功能、实时数据曲线功能。
五、实训项目
1.蓄冷空调系统结构及工作原理
2.蓄冷空调启动、运行和调试
3.蓄冷空调运行工作情况记录、运行参数检测
4.蓄冷空调的控制流程和控制原理
5.可编程控制器的编程、调试和应用
