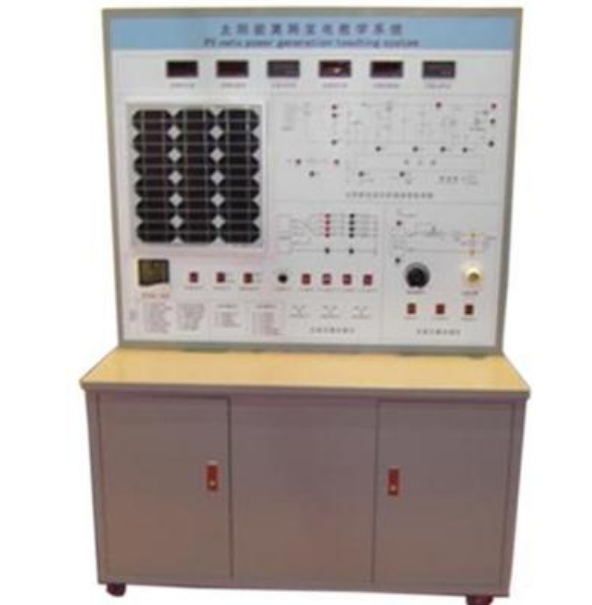

BCZC-3型太阳能光伏发电系统实训装置

一、系统实训应用范围：主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、教学及研究实训项目
1、太阳能电池光能量变换过程演示和实验
2、光伏摸块单元组成原理。
3、太阳能光电池能量转换组合原理。
4、在不同天气和日照强度下光波对光伏转换效率的影响实验。
5、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
6、在不同季节环境温度变换下对光伏能量转换的影响实验。
7、太阳能电池直接负载实验。
三、系统控制运行过程演示和实验
1、太阳能控制器欠压保护实验。
2、太阳能控制器充电过压保护实验。
3、太阳能控制器充电温度补偿实验。
4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）
5、逆变器逆变原理实验（通过逆变器各测试点的测试）
6、 逆变器与市电互补实验（手动开关切换）
7、逆变器输出过载保护实验
8、逆变器输出欠、过压保护实验
四、实训运行技术条件（单相输出）
1、发电单元
光能
◆ 光伏模块功率：30Wp
◆ 光伏模块输出工作电压：17.5VDC
◆ 光伏模块工作电流：1.7A
◆ 模拟光源模块：100W调光灯
2、电力蓄能单元
◆ 蓄电池类型：免维护蓄电池
◆ 蓄电池组容量:12V/24Ah
◆ 蓄电池数量： 1个
3、控制单元
◆ 太阳能充放电控制器： 工作电压12V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
◆ 正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A ； 额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。
◆ 输入市电：工作电压AC220V、频率50HZ；
◆ 工作环境：0℃～40℃、≤85%RH
4、显示单元
5、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
