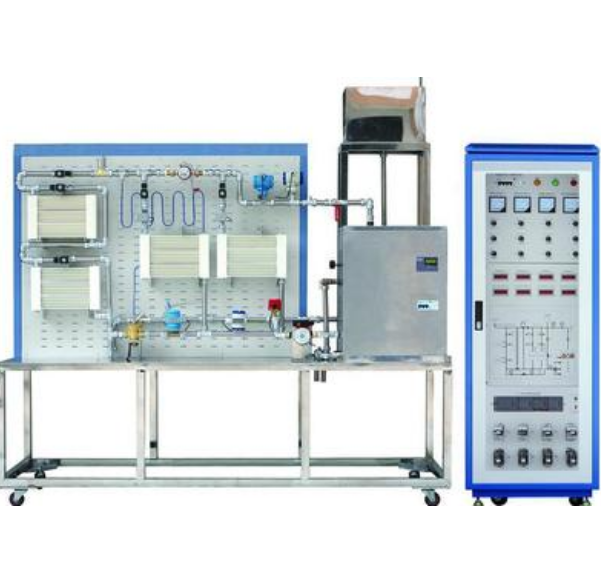

                                   ZC-1型热水供暖循环系统综合实训装置

    热水供暖循环系统综合实训装置以可编程控制器PLC为控制核心,上位机组态软件作为监控界面,实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成,并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备,可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。

    一、技术参数:
    1.输入电源:三相四线~380V±10% 50Hz
    2.工作环境:温度 -10℃~+40℃   相对湿度<85%(25℃) 海拔<4000m
    3.装置容量:<10kVA
    4.不锈钢架尺寸:2200mm×700mm×2090mm
    5.控制柜尺寸:600mm×600mm×1773mm
    6.设有电压型漏电保护、电流型漏电保护、接地保护,安全符合相关国家标准。
    二、系统组成
    实训装置由电气控制柜、实训对象、循环水系统、电加热锅炉、监控仪表等组成:
    1.电气控制柜
    采用铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护器等控制元件。共分为三层铁质面板,最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及温度、压力、流量等指示仪表。第二层为执行器件,主要由交流接触器、过热保护器组成,分为主回路以三相四线380V电压为主,控制回路以交流220V电压为主。最下面层为PLC控制器及系统流程图,PLC控制器采用1只西门子CPU SR40主机、2只EM AE04模拟量扩展模块、对应执行部件工作状态指示灯等组成。
    2.实训对象
    实训对象采用不锈钢方钢焊接而成,桌面采用镜面不锈钢板折边连体设计,上半部件安装部分采用钣金结构设计,表面采用等距一字形网孔设计,方便管路及散热器的安装固定,同时右侧最高处设立开式补水箱,并装有透明管液位指示,以方便观察水箱位水位状态。
    3.循环水系统
    系统包括1台小型离心式热水泵、4套散热器、1套自力式压差控制阀、5个电磁阀、2个电动球阀、2个手动球阀、三通过滤器、不锈钢铝塑复合管及自动排气阀等组成
    4.电加热锅炉
    采用不锈钢外壳,内设三组陶瓷电加热棒、带有过压保护阀、指针式压力表、排水阀等
    5.监控仪表
    压力变送器、涡轮流量变送器、温度传感器、无磁式热量表等组成。
    三、实训项目
    1.掌握热水供暖系统的形式、特点及管网与用户的连接方式
    2.热水供暖系统的安装与调试
    3.热水供暖用户热计量
    4.热力工况调节
    5.PLC可编程控制器编程及调试
