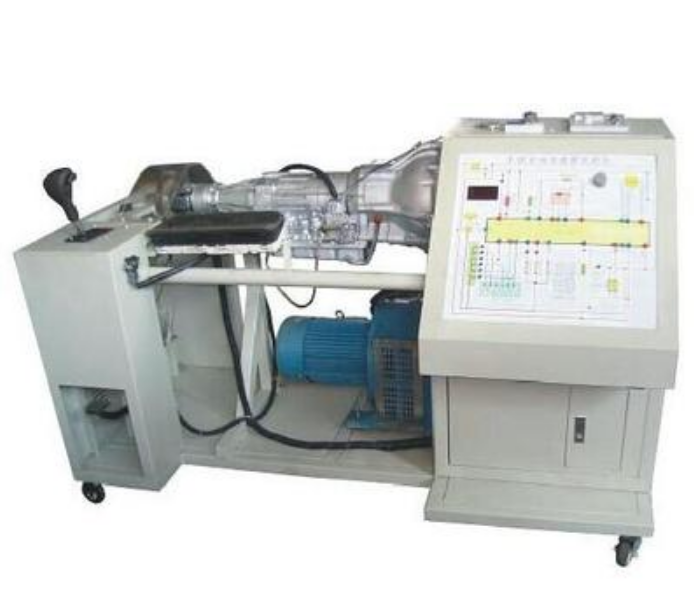

BCZC-QC302型捷达01M自动变速器实训台

【产品简介】
本实验台以捷达到电控自动变速器总成实物为基础，由主台架、控制台和检测台三部分组成。适用于中高等职业学院和培训机构的汽车自动变速器构造与维修实训教学，满足对自动变速器的结构、工作原理的教学和考核需要。本实验设备操作方便，安全可靠，易于维护。

【标准配置】
一、主台架
    配备丰田A341E自动变速器总成、相关的传感器和执行器、排档机构；变速器散热系统、大扭矩驱动变频电动机（5.5KW）、制动系统模拟加载装置等；
二、控制台
    1、DC12V电源、二相电源漏电保护开关、三相电源漏电保护开关、变频电机调速控制装置等。
    2、面板设有点火开关、OBD-II诊断座、油温信号模拟调整装置、油压指针表、节气门位置传感器及节气门体装置、变速器电脑ECU等。
    3、继电器、保险丝。
    4、可调整式传感器故障模拟（软故障设置）装置；
    5、集成电路故障设置及故障排除系统等。
三、检测台
    1、参数显示数字电压表（节气门位置传感器等）；车速表；故障灯、档位LED显示灯。
    2、完整的彩色自动变速器电控系统元件结构图和电路结构及工作原理图；
    3、各个电路插头的结构图及针脚标识图和名称；
4、与电脑针脚一致的外接式检测端子。
【功能特点】
一、展示结构功能
二、动态运行功能
三、实时显示功能
四、检测功能
五、自诊断功能
六、故障设置与考核功能
【产品工艺】
一、面板工艺和特点
（一）测量面板
    面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
    1、采用8mm厚优质高密度PVC板作底板。
    2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，具有耐磨不易退色等特点。
（二）控制面板
    1、采用3mm厚铝板，坚固耐用，不易变形。
    2、采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。
二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
四、金属表面采用高温喷塑处理，漆面坚固美观。
【参数】
尺寸：（长*宽*高）1000*800*1500（mm）
电源电压：380V、220V
电机功率：5.5kw
电机最高转速：3000转/分钟
重量：280kg
