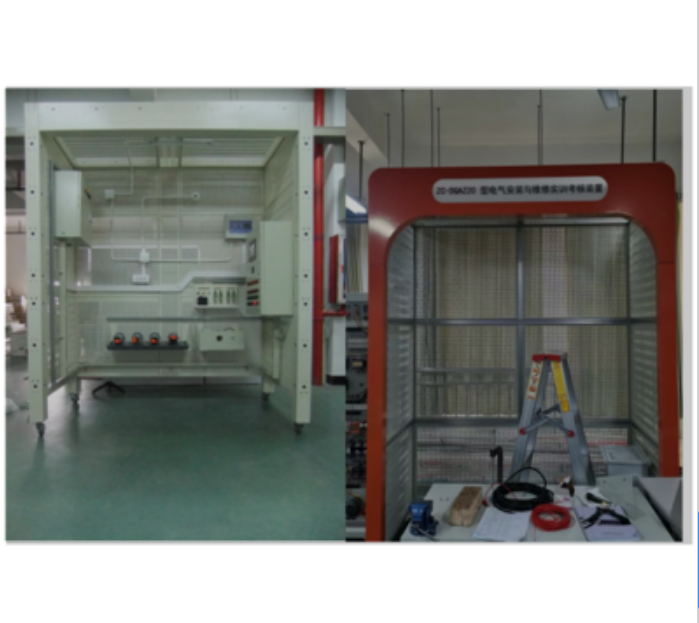

BCZC-DQ20型电气安装与维修实训考核装置

一、概述

     BCZC-DQ15型电气安装与维修实训考核装置，是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，而开发的一种通用实训平台。非常适合于各类职业院校和技工学校维修电工和电气安装工、其他有电气安装布置要求的专业的作为公共平台使用。采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。具有组装灵活方便的特点，可以根据学校的实际教学条件组成，2人组、单面、度组合是基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。可以为水电安装工等有电气安装要求的各岗位群提供实训考核。

二、配置

（一）装置结构尺寸：2人组实训设备（单面）：长2006mm×宽1003mm×高2410mm

其他结构参考尺寸

2人组实训设备（单面）：长2000mm×宽1003mm×高2410mm

（二）、配置清单

配电箱部分

1 三相四线有功电度表 DT862-4 只 1 5A,接线端子连接 安装在配电箱内

2 隔离开关 HG1-32/30 只 1 3极，30A 同上

3 漏电型空气开关 DZ47LE-32 只 1 3P+N 同上

4 空气开关 DZ47-63/C6 只 1 3P 同上

5 漏电型空气开关 DZ47LE-32/C6 只 1 1P+N 同上

6 电源指示灯 AD58B-22D 只 3 黄、绿、红各一只 同上

7 配电箱箱体 450mm×520mm×220mm 只 1

2、照明套件

1 日光灯组件 T5一体化 21W（带罩） 套 1 散装发出

2 节能灯 9W 只 2 同上

3 钠灯 110W 套 1 含灯头及镇流器和灯罩 同上

4 螺口平灯头 E27 只 2 同上

5 声控开关 86型 只 1 同上

6 正泰1插 118型 只 2 同上

7 正泰2插 118型 只 1 同上

8 正泰1开 118型 只 1 同上

9 2开 86型 只 2 同上

10 3开 86型 只 2 同上

11 吸顶灯 21W 只 1 配节能灯管 同上

12 触摸开关 86型 只 1 同上

13 暗盒 86型 只 5 同上

14 明盒 86型 只 3 同上

118型 只 1 同上

15 白板 86型 只 2 同上

16 人体感应开关 只 1 同上

三. 电气控制箱

1 塑壳开关 NM1-63S/3200 20A 只 2 3极 安装在控制箱内

2 接触器 CJX2-0910/220V 只 5 同上

3 辅助触头 F4-22 只 3 同上

4 PLC FX1N-24MT 只 1 同上

5 变频器 三菱/0.75KW 只 1 同上

6 时间继电器 ST3PF-2 30S AC220V 只 1 2组断电延时 同上

ST3P C-A 30S AC220V 只 1 1组瞬动、1组延时 同上

7 热继电器 JR36（独立安装） 只 2 0.4A(调节范围0.25~072A) 2只

同上

8 温度控制器 E5CZ-C2MT 只 1 同上

9 触摸屏 TPC7062K 只 1 7寸彩色屏（昆仑通泰） 安装在控制箱内

10 安装导轨 C45 条 若干 同上

11 电源指示灯 AD58B-22D 只 5 红色 同上

12 按钮开关 LA68B-EA35 只 10 红、绿各5只 同上

13 紧急停止开关 LA68D-11ZS 只 1 红色 同上

14 旋钮开关

LA68B-ED35 只 2 3挡 同上

16 控制箱箱体 500mm×700mm×230mm 只
