定制电工电子装配实训台BC-DGDZ05实验台工艺教学培训考核装置

本公司可按用户要求定制定做产品。

一、功能概述

1、本实验台为钣金结构，由实验挂箱、功能模块、实验桌、储藏柜等组成。结构牢固、规格标准、外型美观大方。

2、实验挂箱采用可拆分式“模块”结构，具有任意组合，利于功能升级:同时也解决整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题。为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这中双插座接口输出方便适合不同接插线、连接口的使用。

3、实验内容包括“电路分析”“电工基础”“电工学”“电子技术”“电子学”“模拟电子技术”“数字电子技术”“电力拖动”等课程实验项目，采用挂箱式结构设计，方便增配或扩展其他实验项目。

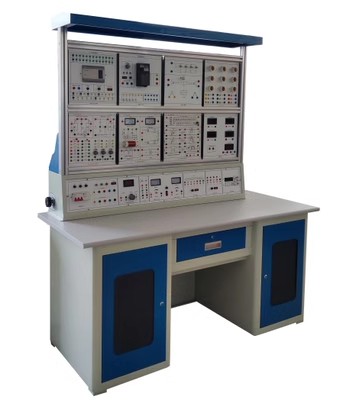

（参考图片以实物为准）

二、技术性能

2.1：输入电压：三相五线制 380 V（1±10%）50 Hz；

2.2：工作环境：环境温度为：-5℃～＋40℃；

2.3：装置容量：＜1KVA；

2.4：安全保护：漏电动作电流≤30mA 过流保护、熔断器保护；

2.5：平台外形尺寸：1600mm×700mm×1600mm

三、基本配置及功能

由实验桌、电源模块（功能模块）、实验挂箱、实验器材等组成。

3.1：实训台桌

3.1.1：实验台桌主体结构采用钣金设计，圆弧折弯，美观大方。柜门采用有机玻璃设计，内部存放，一目了然。

3.1.2：台面材质：为实芯理化板，耐磨坚固耐用，前部厚度不小于20mm。

3.2：功能模块

功能模块高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。

3.3：实验挂箱

实验挂箱面板正面印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件，使用方便、直观、可靠，实验电路采用单元电路方式设计，每个单元电路以基本电路为主，连接不同的元件为该电路参数或通过不同的单元电路组合，完成不同的实验要求。

【性能参数】

1、工作环境：电源输入AC 380(1±10%）V；温度-10℃～+40℃；相对湿度<85%(25℃)；海拔高度：<4000m。

2、交流输出：多组交流低压输出，波段开关换挡，市电220V插座输出，三相调压输出。

3、直流输出：±12V、±5V固定稳压电源输出，带短路保护。双组DC 0～30V输出，具备过流过载保护，断电自恢复。

4、恒流源：500mA恒流源连续可调输出，数字电流表指示。

5、仪表：配备3只直流50mA电流表，1只交流5A电流表，1只智能单相功率表（含电流、电压、功率、功率因素等）。6、其他：单次脉冲输出两组。

【主要配置】

1. 三相电源实验仪器

配置交流三相五线380V±5%电源，具备急停控制，过载、过压、过流等保护功能，配置三相调压器（功率≥1500W）及其过流过载的保护装置。

1. 恒流源及常用稳压源

直流稳压电源：提供正负12V直流稳压电源输出，提供正负5V直流稳压电源输出。

恒流源：0--500mA连续无极可调，数字表显示，开路保护，并可随时切换低量程档位输出在微控制电路实验中起到绝对精度误差。

    单次脉冲：可以输出高低脉冲信号。

1. 电工实验挂箱

基尔霍夫电流定律的验证、基尔霍夫电压定律的验证、叠加定律的验证、戴维南定理的验证。

1. 仪表挂箱

配备3只直流50mA电流表，1只交流5A电流表，1只智能单相功率表（含电流、电压、功率、功率因素等）。

1. 电容与照明挂箱

设有多种电容值的电容，内置环形日光灯光管，透光开窗，无灼伤风险。完成提高日光灯功率因素实验，探究负载与功率因数的关系。

1. 白炽灯挂箱

通过调压器与九只白炽灯，探究三相负载的星三角连接关系。

1. 变压器挂箱

变压器同名端判断的方法。

1. 模拟电子技术实验挂箱一/模拟电子技术实验挂箱二

设有二极管/三极管的简单测试；单极放大/两级放大/多级放大电路；射极跟随器电路；差动放大电路；场效应管放大电路；集成运放基本测试电路；集成运放比例求和电路；集成运放的积分/微分电路；电压比较器；RC正弦波振荡电路；LC振荡器及选频放大器；有源滤波器；集成功率放大器；互补对称功率放大器；集成稳压器；串联稳压电路；晶闸管可控整流电路等；挂箱面板正面印有原理图及符号，反面焊有相应元器件，使用方便、直观、可靠。

1. 数字电子技术实验挂箱三

设有8组8421共阴、共阴共阳数码管各2组,16P活动插座6只，14P活动插座6只、二极管及三极管特性单元实验电路；555电路，万能扩展部分等，以及实验所需的芯片及器件。可以完成基本门电路的测试；编码器/译码器电路；RS/JK/D等触发器；计数器/加法器/移位寄存器等；七人表决电路/智能交通灯电路/秒表设计电路/智能竞赛抢答器/数字频率计的设计等；挂箱面板正面印有原理图及符号，反面焊有相应元器件，使用方便、直观、可靠。

实训连接线：根据不同实训项目的特点，配备两种不同规格的实训连接线，强弱电均采用高可靠护套结构用枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯己烯绝缘层，具有柔软、耐压高，强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。

四、实验项目（部分）

电工基础

1.基本电工仪表的使用与测量误差的计算

2.基尔霍夫定律的验证

3.电路元件伏安特性的测量

4.叠加原理的验证

5.电压源与电流源的等效变换

6.戴维南定理

7.双口网络测试

8.受控源VCVS、VCCS、CCVS、CCCS的研究

9.典型电信号的观察与测量

10.RC一阶电路的响应测试

11.R、L、C元件阻抗特性的测定

12.RC选频网络特性测试

13.互感电路观测

14.单相铁心变压器特性的测试

15.三相交流电路电压、电流的测量

16.三相电路功率的测量

17.单相电度表的校验

18.回转器

19.电阻的串并联电路

20.电流互感器

21.R、L、C串联谐振电路的研究

22.二阶动态电路响应的研究

模拟部分：

1.常用电子仪器的使用

2.二极管的简单测试

3.晶体三极管输入输出特性实验

4.单级放大电路

5.两级放大电路

6.负反馈放大电路

7.射极跟随器

8.差动放大电路

9.场效应管放大器

10.RC正弦波振荡电路

11.LC振荡器及选频放大器

12.集成运放的基本参数测试

13.集成运放比例求和运算电路

14.集成运放的积分、微分电路

15.集成运放的电压比较器电路

16.集成功率放大器

17.集成稳压

数电部分：

1.晶体管开关特性、限幅器与钳位器

2.TTL集成逻辑门的逻辑功能与参数测试

3.TTL集成逻辑电路的连接和驱动

4.组合逻辑电路的设计与测试

5.编码器及其应用

6.译码器及其应用

7.数据选择器及其应用

8.RS触发器及其应用

9.JK触发器及其应用

10.D触发器及其应用

11.计数器及其应用

12.移位寄存器及其应用

13.使用门电路产生脉冲信号

14.单稳态触发器与施密特触发器

15.555时基电路及其应用
