                                             三菱Q系列PLC实验箱HQJ1CQ学习机实训平台试验装置考核培训

    本公司可按用户要求定制定做产品。

    详细配置清单:

    序号

    名称

    数量

    单位

    说明

    1

    CPU

    1

    三菱Q系列

    2

    主基板模块

    1

    三菱Q系列

    3

    电源模块

    1

    三菱Q系列

    4

    输入模块

    1

    三菱Q系列

    5

    输出模块

    1

    三菱Q系列

    6

    模拟量输入/出模块

    1

    三菱Q系列

    7

    高速计数模块

    1

    三菱Q系列

    8

    定位模块

    1

    三菱Q系列

    9

    触摸屏

    1

    威纶触摸屏

    10

    编程及通信电缆

    1

    配套

    11

    步进电机

    1

    日本原装信浓电机, STP-43D1034。1.8度/STEP。2.1Ω。

    12

    丝杆滑台

    1

    外形尺寸280X40mm,有效行程210mm, 支架必须采用全不锈钢一次成型,拉丝发亮处理。丝杠必须采用不锈钢T8, 螺距2mm,导程8mm 。螺母双切边T8黄铜螺母,滑块带指针。接近开关支架必须与本支架是一体的。带有刻度尺

    13

    步进驱动器

    1

    博成 42/57/86驱动器 。1-32细分。0.5-4A。 9-40VDC

    14

    刻度尺

    1

    长240mmX宽10mm

    15

    接近开关

    3

    欧姆龙接近开关型号 TL-W5MC1, ,直流三线NPN常开,线长1.5米,开关上带标签,

    16

    伺服驱动器

    1

    克瑞斯伺服驱动器 AASD-15A-V63,尺寸800X287X150mm, 额定功率:0.75 KW ,额定线电压:220V

    17

    伺服电机

    1

    克瑞斯伺服电机 8OST-M02430,尺寸186X80X91mm ,额定功率:0.75 KW ,额定线电压:220V,额定线电流:3A,额定转速:3000RPM
    额定力矩:2.39 N.m,峰值力矩:7.1 N.m,峰值电流:9A,编码器线数:2500PPR,防护等级:IP65

    18

    伺服接插件及线缆

    1

    配套

    19

    刻度盘

    1

    内径18mmx外径80mm

    20

    指针

    1

    12X60MM全不锈钢,

    21

    伺服电机安装座

    1

    全不锈钢90X100X2mm,

    22

    温度传感器

    1

    热电阻Pt100/CU50,测量范围0-100度,线L=1000mm

    23

    变送器

    1

    PT100, 电压:24VDC, 精度:0.2%FS. 输出信号0-10v,

    24

    电加热器

    1

    采用干烧型的电加热器,不能用烧水式的加热方式。干烧式铝制加热块80X55X20mm,固定在箱体里面加热。电压220V, 功率100W,耐压值:1800V/S。绝缘值:200MΩ。电加热器必须带有耐高温隔热板,间隔20mm,整个固定在箱子的上箱体上面。

    25

    隔热板

    1

    140X85X3mm

    26

    固态继电器

    1

    单相固态继电器SSR-25DA ,电流:25A

    27

    变频器

    1

    FURUN ,型号VF100-2004,额定功率400W。带操作面板,面板带有旋钮,输入:1PH 220V 50/60HZ。输出:3PH 220V 0-400HZ,尺寸142X86X112mm

    28

    三相电机

    1

    美特电机型号21K6A

    29

    编码器

    1

    HQK38H6-360N-G5-24

    30

    传动轮

    1

    橡胶轮

    31

    电机编码器安装支架

    1

    全不锈钢

    32

    称重传感器

    1

    传感器激励电压5V,额定输出2mv/V ,40KG,工作温度范围-20-60度

    33

    称重不锈钢承重板

    1

    不锈钢 110X80X3mm,双板结构

    34

    重量变送器

    1

    工作电压:24VDC。 输出信号: 0-5V、0-10V、4-20MA , 输入信号:传感器灵敏度 2.0MV/V 输出激励:输出激励电压 5V (E+)

    35

    水流量传感器

    1

    工作电压DC12-24V,耐压1.75MPa,内径10.9mm,外径20mm,接口G1/2

    36

    流量控制阀

    1

    工作电压DC12-24V,最大压力1Mpa,介质温度1℃-88℃,接口4分外螺纹,

    37

    铜接头

    1

    4分内螺纹

    38

    电磁阀

    1

    压力0.15-0.8MPa,DC19.2V-26.3v

    39

    磁性开关

    2

    电压12-24V,输出2.5-100MA,动作范围3-10mm,

    40

    调节阀

    2

    SL8-01,气管外径8mm,螺纹G1/8,

    41

    气缸

    1

    SDA32*40,内径32mm,行程40mm,压力范围1-9kgf/cm2,附磁石

    42

    消声器

    2

    配套

    43

    气管

    1

    8mm

    44

    指示灯按钮

    3

    指示灯AD16,LED绿电压:AC24。按钮 JH16Y-11 ,直径16mm

    45

    急停开关

    1

    小型蘑菇头急停开关,3脚自锁式 LA16-11ZS

    46

    光电传感器

    1

    漫反射传感器E3F-DS10C4,红外线光电式C1,开关常开,三线式

    47

    声光蜂鸣器

    1

    断续带灯LED声光报警器,AD16-22SM,直流24V,

    48

    电压表

    1

    直流电压表91C4,0-10V

    49

    按钮安装板盒

    1

    按钮盒尺寸必须为60X60X330mm,固定在箱内内侧,按钮盒上面布置有声光报警器、光电开关、指示灯、启动按钮、停止按钮、急停按钮、电压表,并有功能标识。

    50

    电木绝缘安装底板

    1

    电木绝缘安装底板530X360X3mm

    51

    铝合金手提箱

    1

    箱子采用铝合金银色尺寸为长555mm X 宽385mm X 高235 mm , 边框:高强度铝合金,锁扣:机械式不锈钢,箱面:耐磨绝缘防火板,

    52

    开关电源

    1

    S-50-24v, 电压24V,电流2A

    53

    漏电空开

    1

    断路器DZ47-63带漏电保护 , 极数:2P额定电流:6A

    54

    电阻

    1

    碳膜电阻 1/2W ,0.5W, 5%精度, 阻值 2千欧

    55

    接触器

    1

    规格:CJX2-1210,电压:220V

    56

    继电器

    2

    MY2NJ小型中间继电器。电压:直流DC24V

    57

    接线排

    1

    TBD-10A 双层端子

    58

    卡轨

    1

    C45 铁导轨

    59

    线鼻子

    1

    配套

    60

    线槽

    1

    蓝色PVC塑料线槽,方便布电线。

    61

    电线

    1

    红色 RV1mm2, 黑色 RV0.5mm2,

    62

    电源线

    1

    三芯插头线1.5M

    63

    号码管

    1

    黄色标准电工号码管EC-0,

    64

    标识 标签

    1

    配套

    65

    缠绕管

    1

    8MM

    66

    热缩管

    1

    黑色环保热缩套4mm

    67

    吸盘

    1

    自粘式固定座20x20

    68

    扎带

    1

    线扣 3*100

    69

    螺丝

    1

    配套

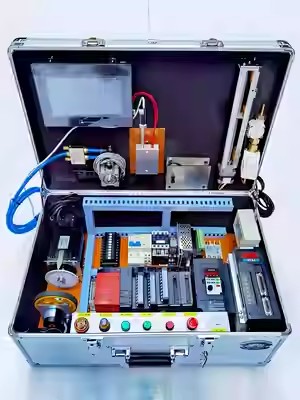

    铝合金框架手提行李箱,强度高,轻便便携,档次高.不同型号的PLC学习机手提箱尺寸大小不一样,以实物为准:



     原理介绍示意图:







    威纶触摸屏介绍:

    克瑞斯伺服系统750W:

    免费赠送50G容量三菱Q系列PLC高清视频教程资料的下载链接。其中的一部分截图如下:
