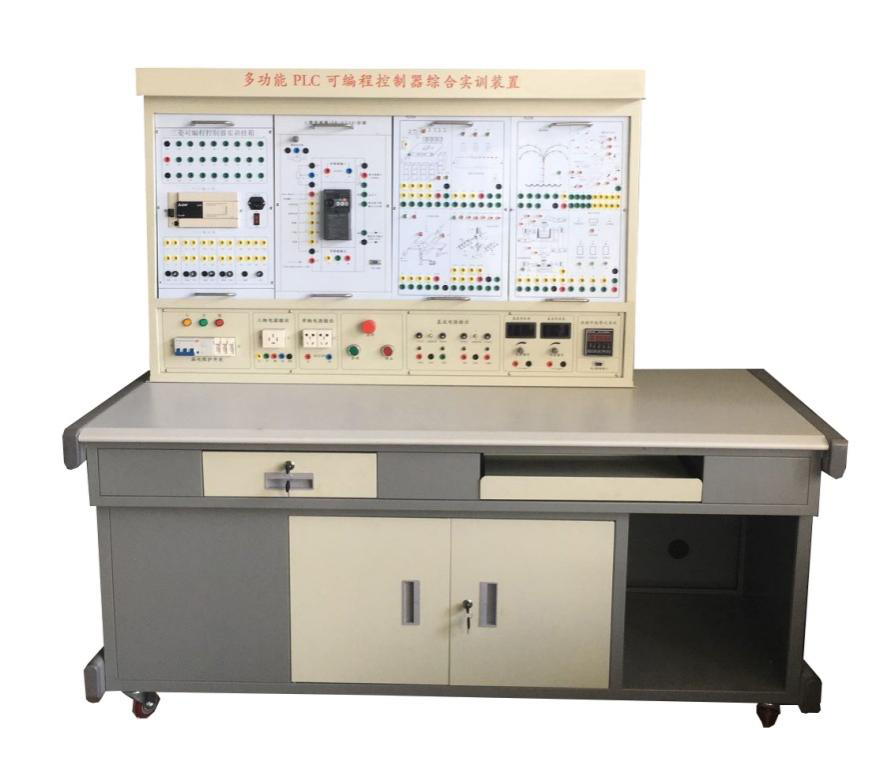

PLC可编程控制器综合实训装置BCPLC-22A型

本公司可按用户要求定制定做产品。

一、产品概述：

“PLC可编程控制器综合实训装置BCPLC-22A型”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制实训教学及技师技能鉴定考核。

二、装置特点

1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、实训模块等组成。

2、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜0.5kVA

4、重    量：100kg

5、外形尺寸：1700mm×700mm×1630mm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块、三相鼠笼异步电机等组成。

（一）控制屏

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑电平输出及指示等

直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示。

4、主机实训挂箱组件：

配置三菱FX3U-48MR/ES-A内置数字量I/O（24路数字量输入/24路数字量输出）；配套SC-09编程电缆。

五、基本配置

（四）相关软件

1、编程应用软件

2、PLC仿真实训软件

1）通过FLASH虚拟环境实时显示PLC的运行状态

2）可以实现PLC虚拟接线，并对接线进行错误检查

3）PLC编程训练、PLC程序编写测试等功能

4）实现PLC运行模拟，对错误程序进行检查

3、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学

4、实验室局域网实验教学，每套“PLC实验装置”均配上电脑，构成PLC实验室局域网，进行网络化教学实验。

 (六）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，下方设有储存柜放置模块和实验导线、电脑桌联体设计，造型美观大方。

五、实训项目

PLC基本技能实训

1、PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2、PLC仿真实训

PLC模拟控制应用实训

1、电机控制

2、七段数码显示和天塔之光

3、交通信号灯自控和手控

4、水塔水位自动控制

5、电梯控制模型

6、五相步进电动机控制

7、多种液体自动混合

8、自动送料装车系统

9、自动售货机

10、自动洗衣机

11、电镀系统

12、加工中心刀具库

13、装配流水线

14、冲压机系统控制

15、步进电机

16、音乐喷泉
