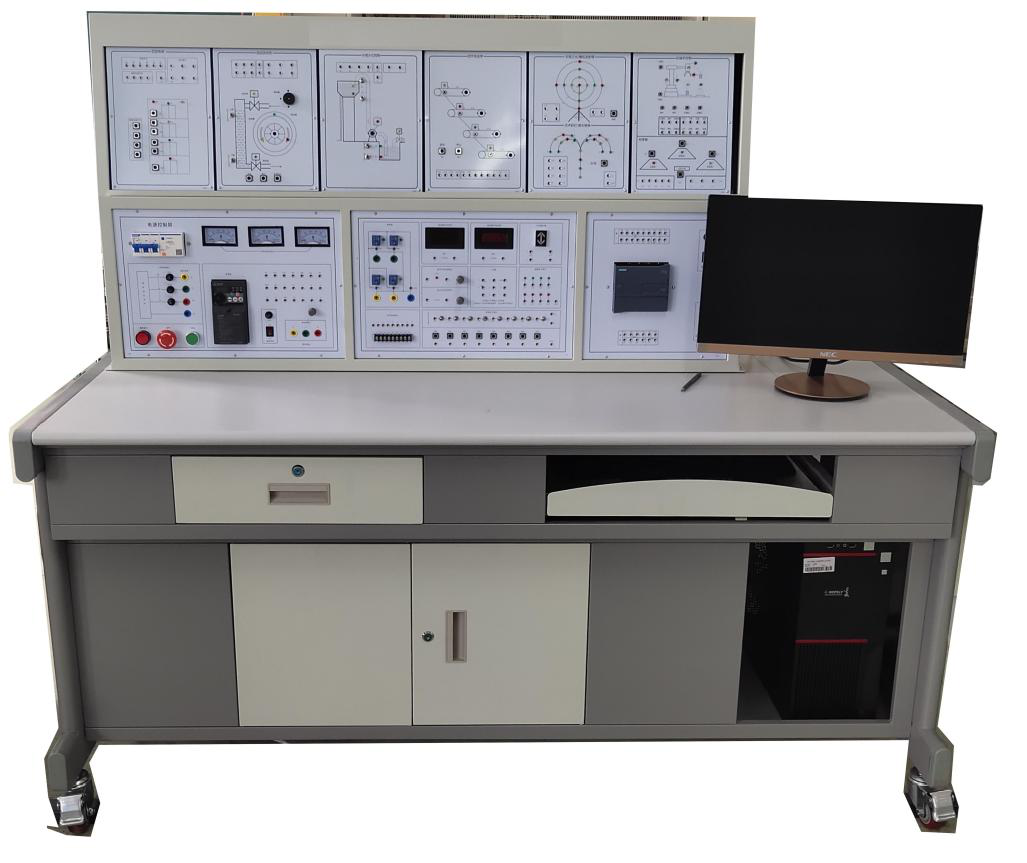

                                                 PLC实训台三菱PLC实训考核实验装置BC-PLCFX3T

    本公司可按用户要求定制定做产品。

    “PLC实训台三菱PLC实训考核实验装置BC-PLCFX3T”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的。

    实训对象、仿真软件、组态软件于一体。适合PLC可编程控制实训

    一、装置特点

    (一)实训装置均由控制屏、实训桌、PLC主机组件、实训模块等组成。

    (二)采用挂件结构,能完成逻辑、模拟等的控制实训教学。

    (三)工控网络组态监控实训教学:通过MCGS组态软件对PLC进行实时监控。

    二、技术性能

    1.输入电源:三相四线(或三相五线)~380V±10% 50Hz

    2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

    3.装置容量:<0.5KVA

    4.外形尺寸:1700mm×700mm×1490mm

    5.安全保护:具有漏电流保护装置,安全符合国家标准。

    三、实训装置的基本配置及功能 实训装置由控制屏、实训桌、主机实训组件、实训模拟对象挂箱、工控组态软件、仿真软件等组成。

    (一)控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)

    1、三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有保险丝保护。

    2、直流电源:直流电压0~15V可调输出一路,直流电流0~20mA可调输出一路。

    3、直流电压/电流表:由三位半A/D转换器ICL7107和LED共阳极红色数码管等组成,电压表量程0~200V、输入阻抗为10MΩ;电流表量程0~200 mA。

    4、功能模块:八位电平显示、八位逻辑电平输出、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。

    5、PLC主机实训组件:配置三菱FX3U-32MT主机,配套USB-SC-09编程电缆。

    (二)实训挂箱

    1.水塔水位

    2. 天塔之光/音乐喷泉

    3. 十字路口交通灯

     4. 自动送料装车

    5. 星三角控制

    6 .抢答器/机械手

    五、实训桌实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左侧设有一个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。

    六、实训项目

    (一)PLC模拟对象基本应用实训

    1.水塔水位

    2. 天塔之光/音乐喷泉

    3. 十字路口交通灯

     4. 自动送料装车

    5. 星三角控制

    6 .抢答器/机械手
