        电工PLC实训台技能设计维修考核装置教学仪器学生实验教学实验台

    可按要求定制定做

    一、电工实训概述

     电工PLC实训考核装置(双组型)主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、plc触摸屏编程学习、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

    二、特点
    1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。
    2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
    3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。
    4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。

    5、外形尺寸:1600mm×700mm×1600mm.


    三、参考实训项目

    1.电工布线工艺实训
    2.两个开关控制一盏灯线路训练
    3.声控开关控制白炽电路训练
    4.二地控制一盏灯电路训练
    5.日光灯线路接线训练
    6.单相电度表直接安装接线
    7.单相电度表经电流互感器安装接线
    8.室内照明电路安装训练
    9.配电板安装训练
    10.交流负载电功率的测量
    11.三相异步电动机直接启动控制 12.三相异步电动机接触器点动控制线路
    13.三相异步电动机接触器自锁控制线路
    14.三相异步电动机Y/△自动控制线路
    15.用倒顺开关控制三相异步电动机正反转线路
    16.接触器联锁的正反转控制线路
    17.按钮联锁的三相异步电动机正反转控制线路
    18.双重联锁的三相异步电动机正反转控制线路
    19.三相异步电动机多地控制
    20.工作台自动往返控制线路
    21.三相异步电动机串电阻降压启动控制线路
    22.三相异步电动机能耗制动控制线路



    四、电工部分的实验器材配置

    配置清单

    序号    名称    型号    数量

    1    网实验台及网孔板 (桌子安装螺丝座子等) 1 套

    2    安全插线    单头50CM  黄色    4

    3    安全插线    单头50CM  绿色    4

    4    安全插线    单头50CM  红色    4

    5    安全插线    单头50CM  蓝色    1

    6    安全插线    双头30CM  黄色    1

    7    安全插线    双头30CM  绿色    1

    8    安全插线    双头30CM  红色    1

    9    单相漏电保护器    DZ18L-20 C20    1

    10    墙壁开关    86型    2

    11    明盒    86型    3

    12    声控开关    86型    1

    13    触摸开关    86型    1

    14    白炽灯泡         1

    15    灯座         1

    16    日光灯管        1

    17    日光灯座        2

    18    启辉器座        1

    19    启辉器        1

    20    镇流器        1

    21    单相电度表    机械式 2(5)A    1

    22    电流互感器    10比5    1

    23    低压断路器    DZ47-63  3P C6    1

    24    时间继电器    ST3P A-B  60秒    1

    25    交流接触器    CJX2-0910 380V     3

    26    辅助触头    F4-22    3

    27    导轨式熔断器 含保险    RT18-32X  3P    2

    28    热继电器    JR36-20 1A    1

    29    电阻    75欧/50W    3

    30    按钮开关盒    3孔    2

    31    倒顺开关         1

    32    端子排    TB-1510    2

    33    C端子导轨         1

    34    行程开关LX19—001         2

    35    行程开关LX19—222         2

    36    线槽        4

    37    塑料卡子        50

    38    自攻螺丝(含安装螺丝)    4*16    40

    39    自攻螺丝    4*25    10

    40    180瓦三相异步电动机    普通    1

    41    二极管    IN5408    1

    42    说明书        1







     五、PLC实训部分的配置说明如下:

    PLC 224XP、7寸真彩色触摸屏、PLC编程电缆、触摸屏与PLC通讯电缆、开关电源、漏电开关、步进驱动器、步进电机、丝杆滑台及刻度尺、接近开关、温度传感器、变送器、电加热器、固态继电器、变频器、三相电机、旋转编码器、传动轮、电机编码器支架、电磁阀、气缸气动套件、 伺服驱动器, 伺服电机 、伺服接插件及电缆、称重传感器、重量变送器、流量传感器、流量控制阀、流量控制阀、指示灯按钮 、电阻、接触器、继电器、接线排、线槽、卡轨、线鼻子、电线 、电源线、线号、标识、标签、电工杂件、、PLC和触摸屏的编程软件、图纸软件光盘视频资料、技术支持质保期3年。

    要求

    1.  PLC采用200 CPU 224XP

    2.  采用威纶TK6071.

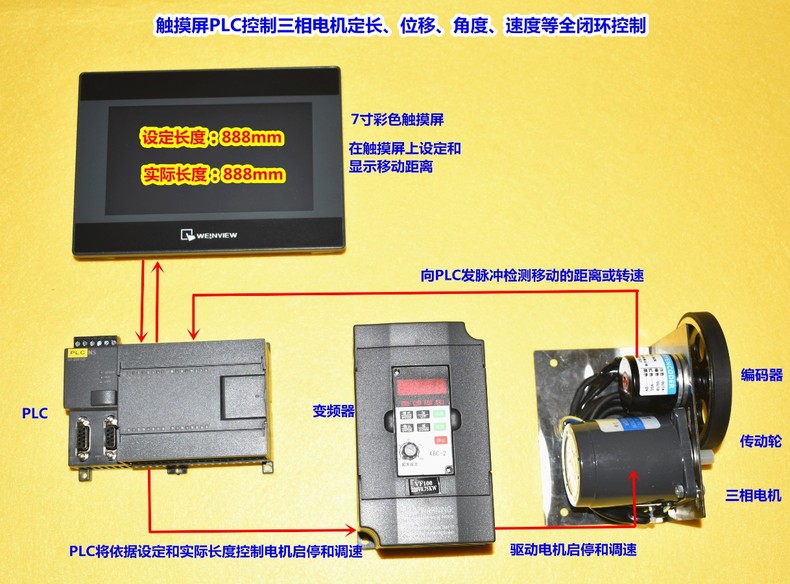

    3. 变频器定长控制:变频器、三相电机、旋转编码器、传动轮、三相电机与编码器安装在同一个不锈钢支架上, 组成定长闭环控制。三相电机采用美特电机型号:21 K6A

    4. 电加热器:采用干烧型的,不能用烧水式的加热方式。干烧式铝制加热块80X55X20MM,固定在实训台里面加热。电压220V, 功率100W,耐压值:1800V/S。绝缘值:200MΩ。电加热器带有耐高温隔热板,间隔20mm

    5. 丝杆滑台:生产厂家博成,外形尺寸280X40mm,有效行程210mm, 支架采用全不锈钢一次成型,拉丝发亮处理。丝杠:不锈钢T8, 螺距2mm,导程8mm 。螺母双切边T8黄铜螺母,滑块带指针。接近开关支架与本支架是一体的。带有刻度尺。

    6. 步进电机:采用日本原装信浓电机STP-43D1034。1.8度/STEP。2.1Ω。 电机体积42X42X34mm, 轴长20mm, 轴径5mm。

    7. 变频器:FURUN ,型号VF100-2004,额定功率400W。带操作面板,面板带有旋钮,输入:1PH 220V  50/60HZ。输出:3PH 220V 0-400HZ,尺寸142X86X112mm

    8. 台达伺服驱动器 100W,ASD-B2-0121-B ,功率100W,输入220-230V 1PH 50/60HZ 0.69A,输出110V, 0-250HZ, 0.9A,尺寸155X161X60mm ,,台达伺服电机 100W, ECMA-C20401GS, 功率100W,输入VAC110,输出3000r/min,0.32Nm,  0.9A,尺寸125X39X52mm

    9. 按钮盒尺寸60X60X500mm, ,固定在箱内内侧,上面布置有声光报警器、光电开关、指示灯、启动按钮、停止按钮、急停按钮、电压表

    10. 伺服电机必须固定在不锈钢安装座上面,伺服电机轴上需要安装一个内径18mmx外径80mm的刻度盘,并配有12X60mm不锈钢指针指示。

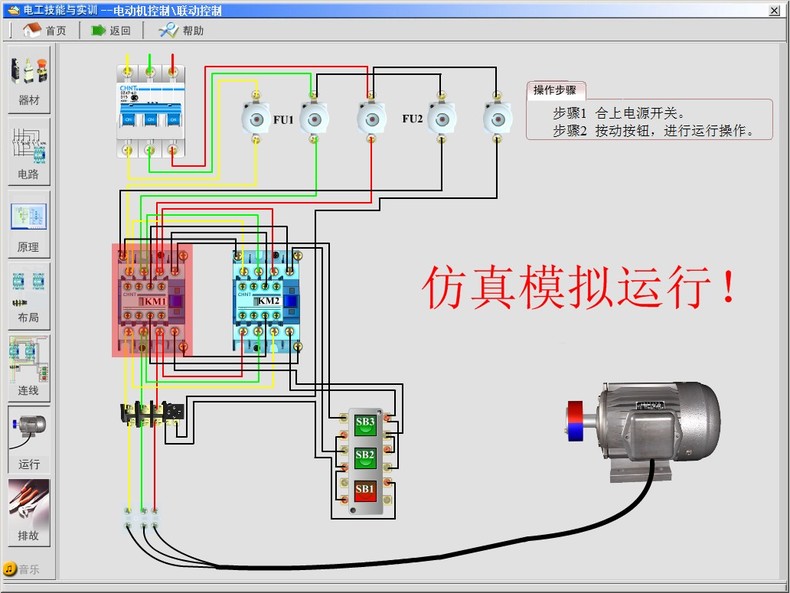

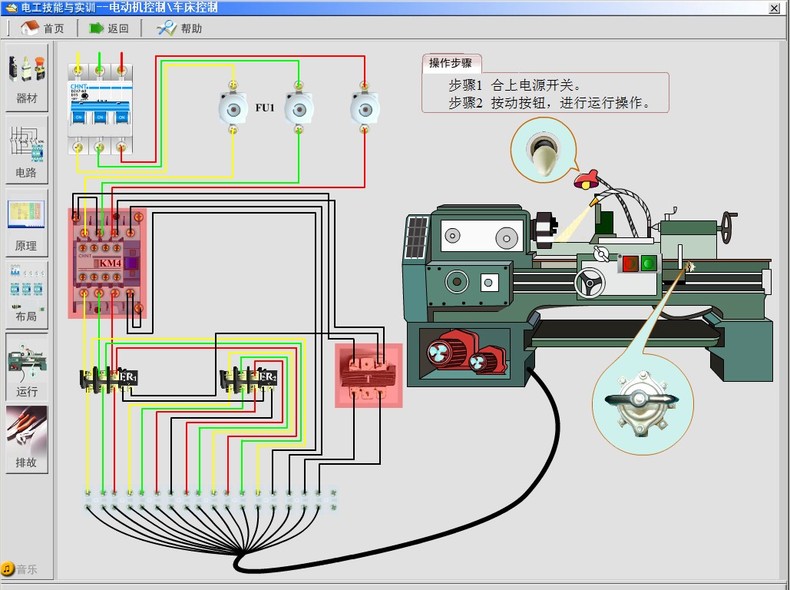

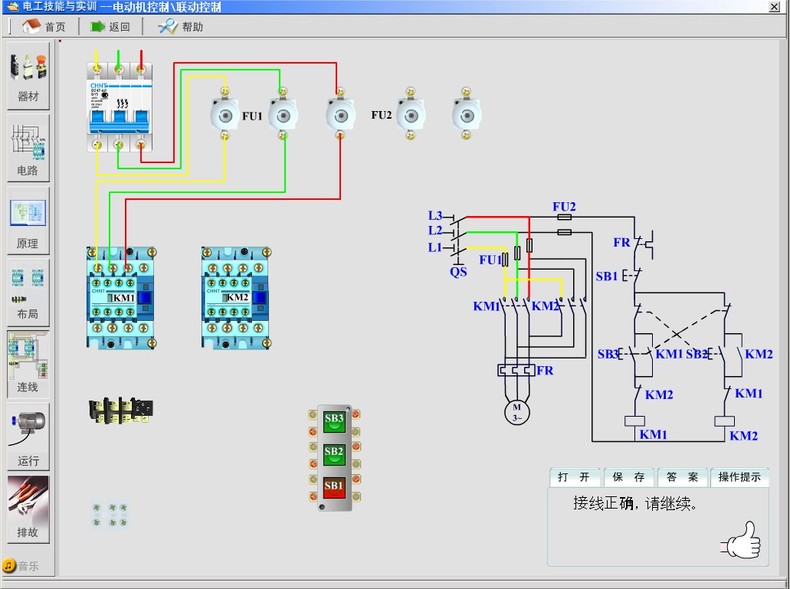

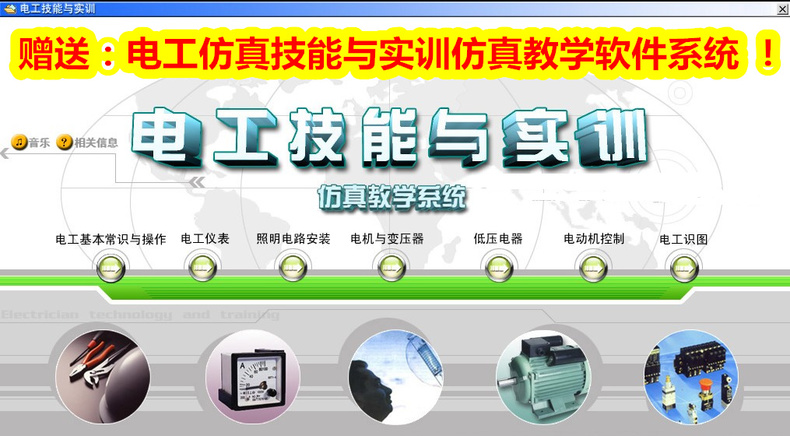

    11. PLC实训台必须带有学习电工技术的电工技能与实训仿真教学系统软件。

    12. PLC实训台必须带有配套的电气图纸和配套的程序,

    13. 本机具有接地保护、过流过载、漏电保护功能,符合相关的国家标准。

    PLC实训部分的配置清单:

    序号

    名称

    数量

    单位

    规格要求详细说明

    1

    PLC

    1

     200 PLC CPU  224XP

    2

    7吋彩色触摸屏

    1

    威纶触摸屏TK6071

    3

    步进电机

    1

    日本原装信浓电机STP-43D1034。1.8度/STEP。2.1Ω。 电机体积42X42X34mm, 轴长20mm, 轴径5mm。

    4

    丝杆滑台

    1

    生产厂家博成,外形尺寸280X40mm,有效行程210mm, 支架必须采用全不锈钢一次成型,拉丝发亮处理。丝杠必须采用不锈钢T8, 螺距2mm,导程8mm 。螺母双切边T8黄铜螺母,滑块带指针。接近开关支架必须与本支架是一体的。带有刻度尺

    5

    步进驱动器

    1

    42/57/86驱动器,1-32细分。0.5-4A。 9-40VDC

    6

    刻度尺

    1

    长240mmX宽10mm

    7

    接近开关

    3

    接近开关型号 TL-W5MC1,直流三线,线长1.5米,开关带标识

    8

    伺服驱动器

    1

    台达伺服100W,ASD-B2-0121-B ,功率100W,输入220-230V 1PH 50/60HZ 0.69A,输出110V, 0-250HZ, 0.9A,尺寸155X161X60mm

    9

    伺服伺服电机

    1

    台达伺服100W, ECMA-C20401GS, 功率100W,输入VAC110,输出3000r/min,0.32Nm,  0.9A,尺寸125X39X52mm

    10

    伺服接插件及线缆

    1

    配套

    11

    刻度盘

    1

    内径18mmx外径80mm

    12

    指针

    1

    12X60MM全不锈钢,

    13

    伺服电机安装座

    1

    全不锈钢75X50X2mm,

    14

    温度传感器

    1

    热电阻Pt100/CU50,测量范围0-100度,线L=1000mm

    15

    变送器

    1

    PT100,  电压:24VDC, 精度:0.2%FS. 输出信号0-10v,

    16

    电加热器

    1

    必须采用干烧型的电加热器,不能用烧水式的加热方式。干烧式铝制加热块80X55X20mm,固定在箱体里面加热。电压220V, 功率100W,耐压值:1800V/S。绝缘值:200MΩ。电加热器必须带有耐高温隔热板,间隔20mm,

    17

    隔热板

    1

    140X85X3mm

    18

    固态继电器

    1

    单相固态继电器SSR-25DA ,电流:25A ,AC24-380V

    19

    变频器

    1

    FURUN ,型号VF100-2004,额定功率400W。带操作面板,面板带有旋钮,输入:1PH 220V  50/60HZ。输出:3PH 220V 0-400HZ,尺寸142X86X112mm

    20

    三相电机

    1

    功率6W,频率50HZ,启动转矩38mN.m,额定转矩47mN.m,额定转速1300r/min

    21

    编码器

    1

    工作电压0-24V,360脉冲/圈

    22

    传动轮

    1

    钢制橡胶轮,外径95mm,宽13mm.

    23

    电机编码器安装支架

    1

    全不锈钢 115X70X70mm

    24

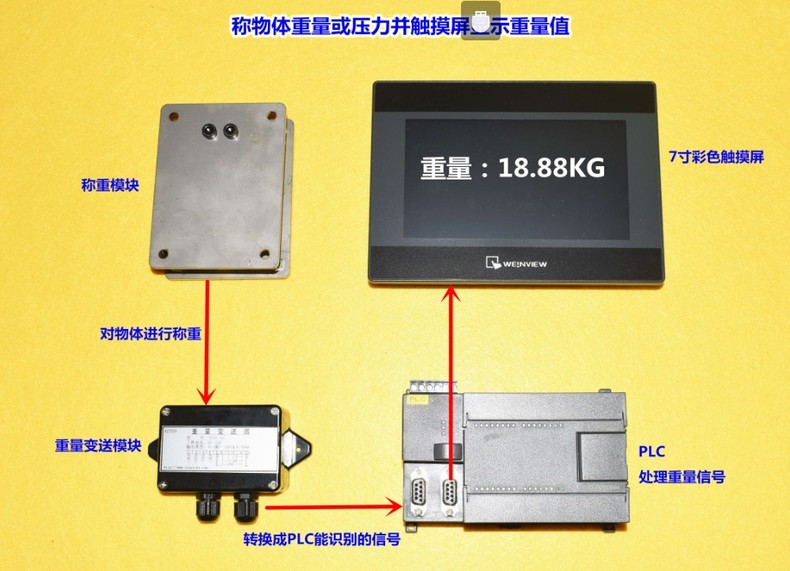

    称重传感器

    1

    传感器激励电压5V,额定输出2mv/V ,40KG,工作温度范围-20-60度

    25

    称重不锈钢承重板

    1

    不锈钢 110X80X3mm,双板结构

    26

    重量变送器

    1

    工作电压:24VDC。 输出信号: 0-5V、0-10V、4-20MA , 输入信号:传感器灵敏度 2.0MV/V 输出激励:输出激励电压 5V (E+)

    27

    水流量传感器

    1

    工作电压DC12-24V,耐压1.75MPa,内径10.9mm,外径20mm,接口G1/2

    28

    流量控制阀

    1

    工作电压DC12-24V,最大压力1Mpa,介质温度1℃-88℃,接口4分外螺纹,

    29

    铜接头

    1

    4分内螺纹

    30

    电磁阀

    1

    压力0.15-0.8MPa,DC19.2V-26.3v

    31

    磁性开关

    2

    电压12-24V,输出2.5-100MA,动作范围3-10mm,

    32

    调节阀

    2

    SL8-01,气管外径8mm,螺纹G1/8,

    33

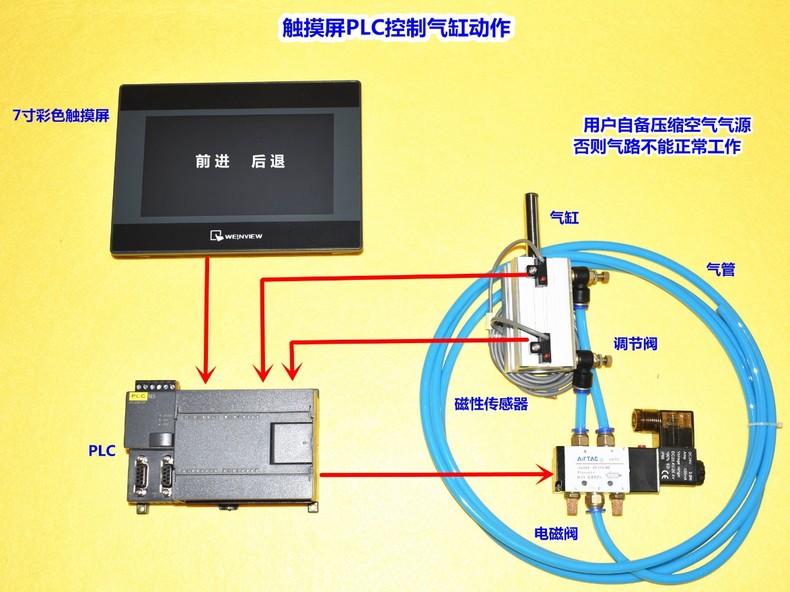

    气缸

    1

    SDA32*40,内径32mm,行程40mm,压力范围1-9kgf/cm2,附磁石

    34

    消声器

    2

    配套

    35

    气管

    1

    8mm

    36

    指示灯按钮

    3

     指示灯AD16-22D,LED绿电压:AC24。按钮 JH16Y-11 ,直径16mm

    37

    急停开关

    1

    小型蘑菇头急停开关,3脚自锁式 LA16-11ZS

    38

    光电传感器

    1

    漫反射传感器E3F-DS10C4,红外线光电式C1,开关常开,三线式

    39

    声光蜂鸣器

    1

    断续带灯LED声光报警器,AD16-22SM,直流24V,

    40

    电压表

    1

    直流电压表91C4,0-10V

    41

    按钮安装板盒

    1

    按钮盒尺寸必须为60X60X490mm,按钮盒上面可布置有声光报警器、光电开关、指示灯、启动按钮、停止按钮、急停按钮、电压表,并有功能标识。

    42

    膨胀塑料座

    1

    快速拆装,9*13膨胀塑料座及螺丝

    43

    开关电源

    1

    S-50-24v, 电压24V,电流2A

    44

    漏电空开

    1

    断路器DZ47-63带漏电保护 ,  极数:2P额定电流:6A

    45

    电阻

    1

    碳膜电阻 1/2W ,0.5W, 5%精度, 阻值 2千欧

    46

    接触器

    1

    规格:CJX2-1210,电压:220V

    47

    继电器

    2

    MY2NJ小型中间继电器。电压:直流DC24V

    48

    接线排

    1

    TBD-10A 双层端子

    49

    卡轨

    1

    C45 铁导轨

    50

    线鼻子

    1

    配套

    51

    电线

    1

    红色 RV1mm2,  黑色 RV0.5mm2,

    52

    电源线

    1

     三芯插头线1.5M

    53

    号码管

    1

    黄色标准电工号码管EC-0,

    54

    标识 标签

    1

    配套

    55

    缠绕管

    1

    8MM

    56

    热缩管

    1

    黑色环保热缩套4mm

    57

    吸盘

    1

    自粘式固定座20x20

    58

    扎带

    1

    线扣 3*100

    59

    螺丝

    1

    配套

    60

    图纸编程软件程序资料光盘等

    1

    配套





    配有快速拆装的膨胀塑料座和螺丝。













    本机的电加热方式为干烧型,与其它伪劣仿冒学习机对比安全性实测如下图,学习技术其实可以不用玩命的 !

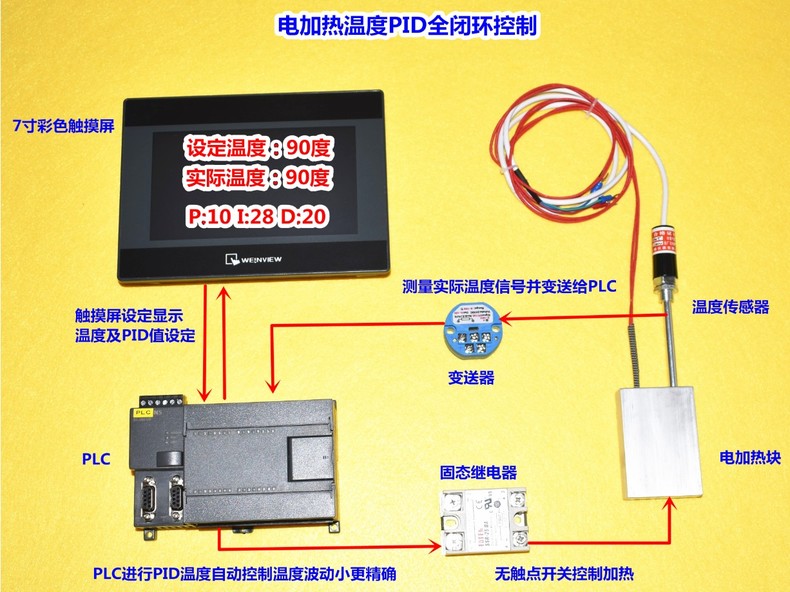

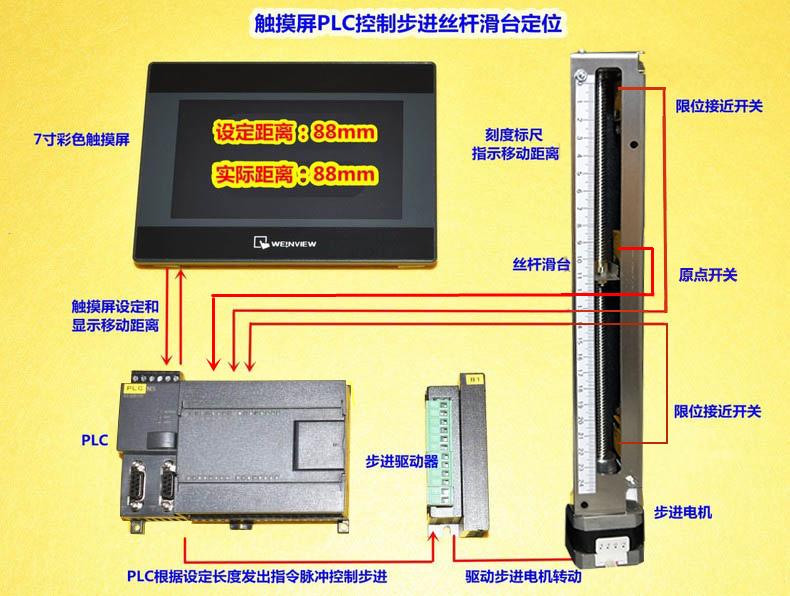

     PLC实训台触摸屏程序:

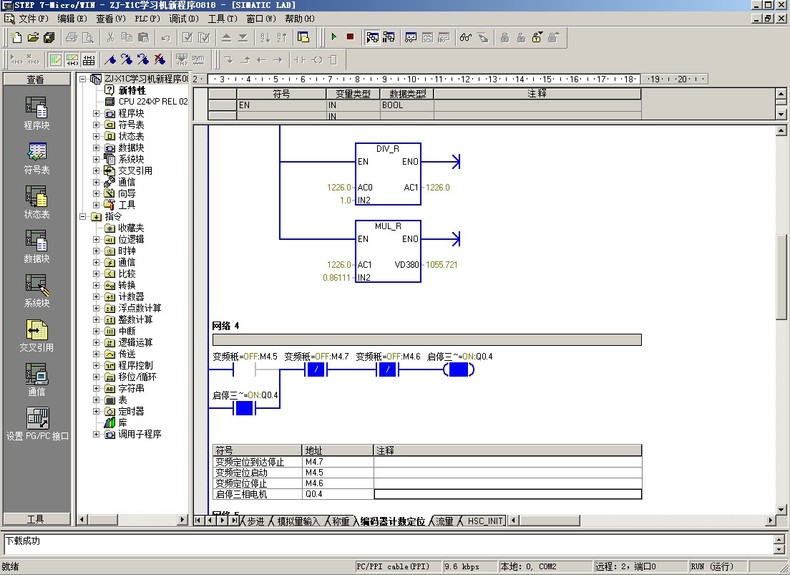

    PLC程序:

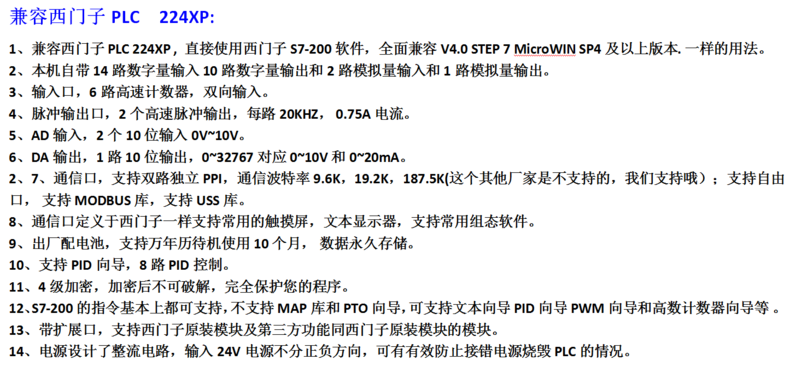

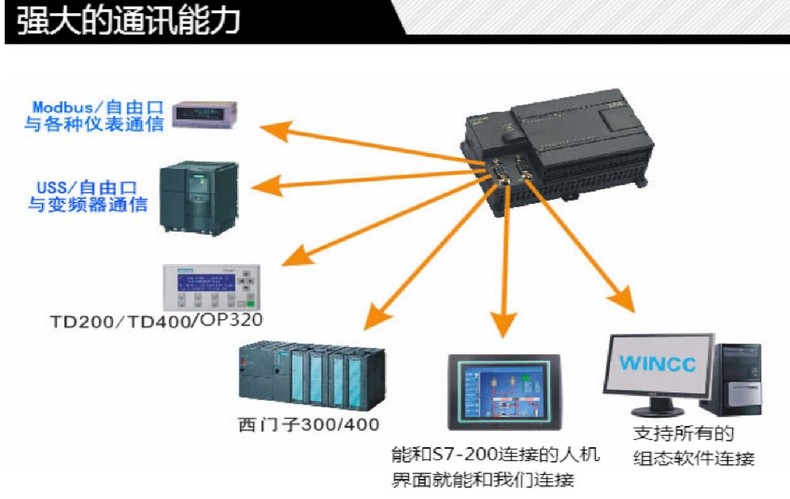

    原理介绍:

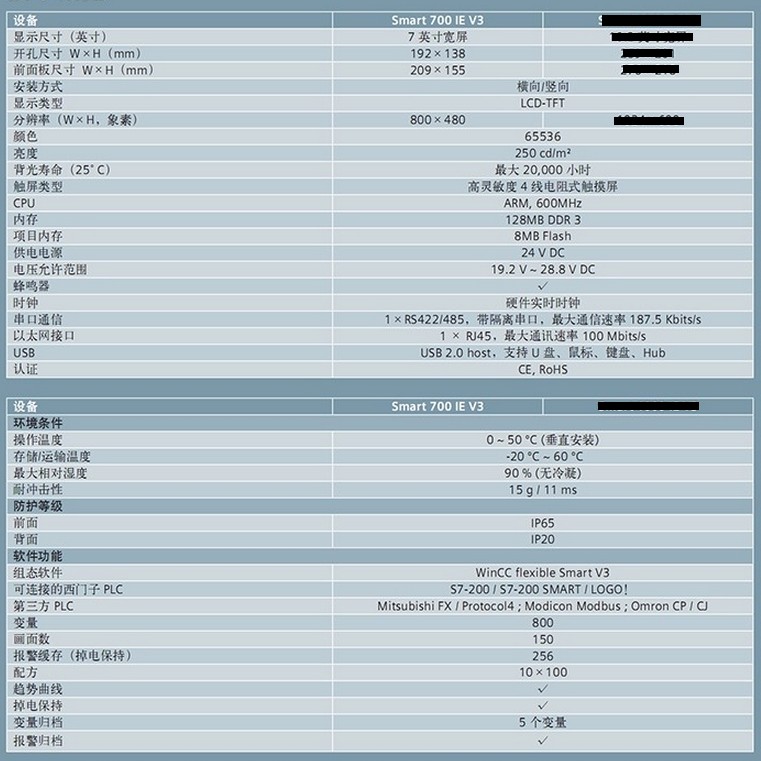

    西门子触屏700IE:西门子全新SMART 700IE V3触摸屏,带有一个网口,介绍:

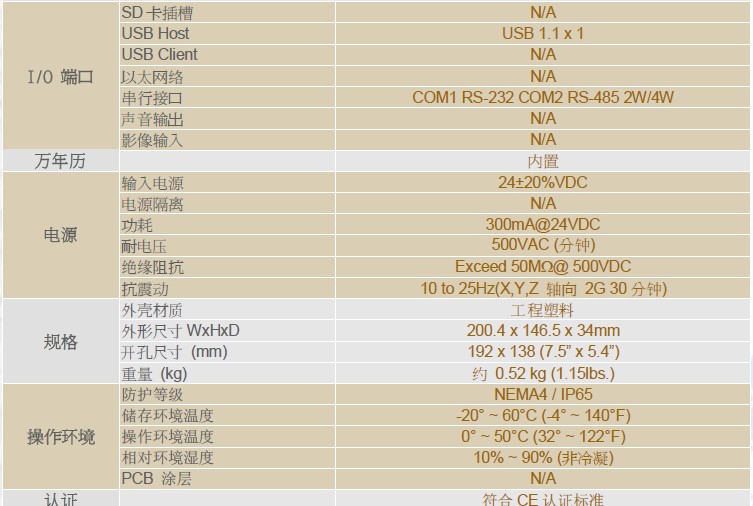

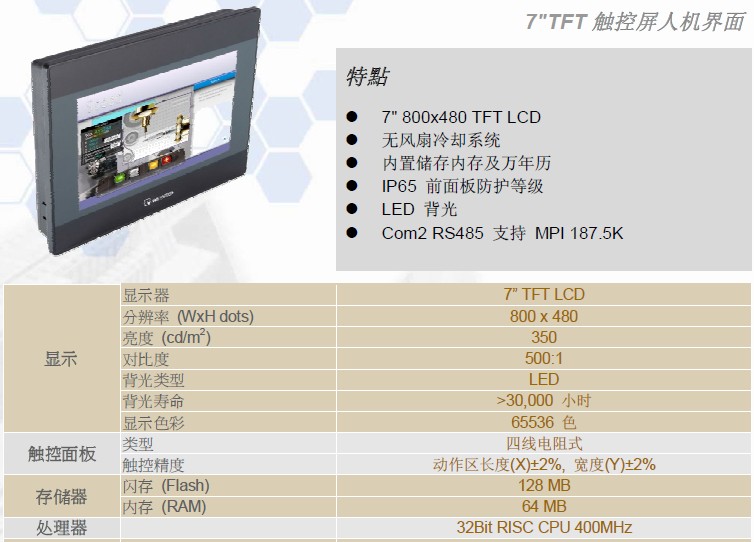

    威纶7寸触摸屏:

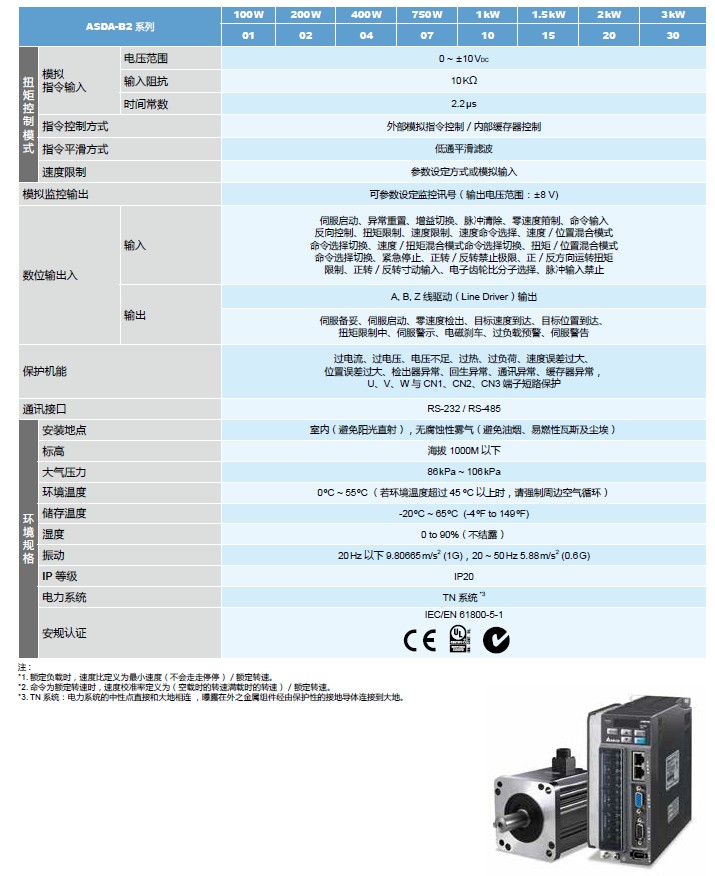

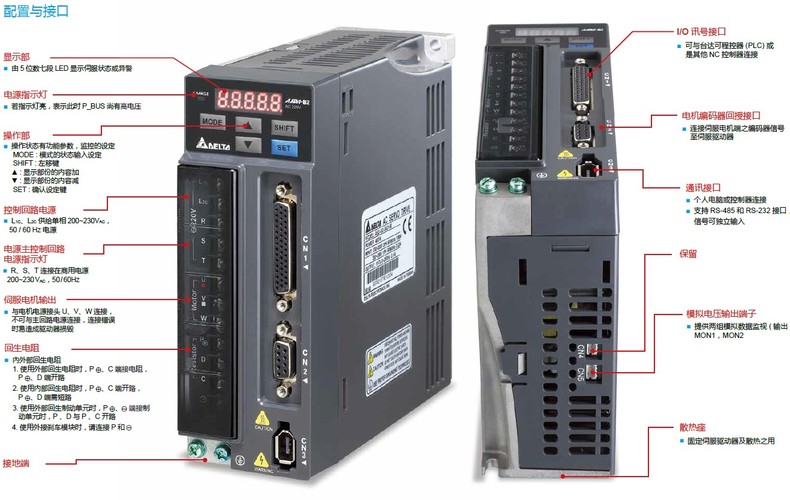

    台达伺服系统100W:98成新





    送资料部分截图:
