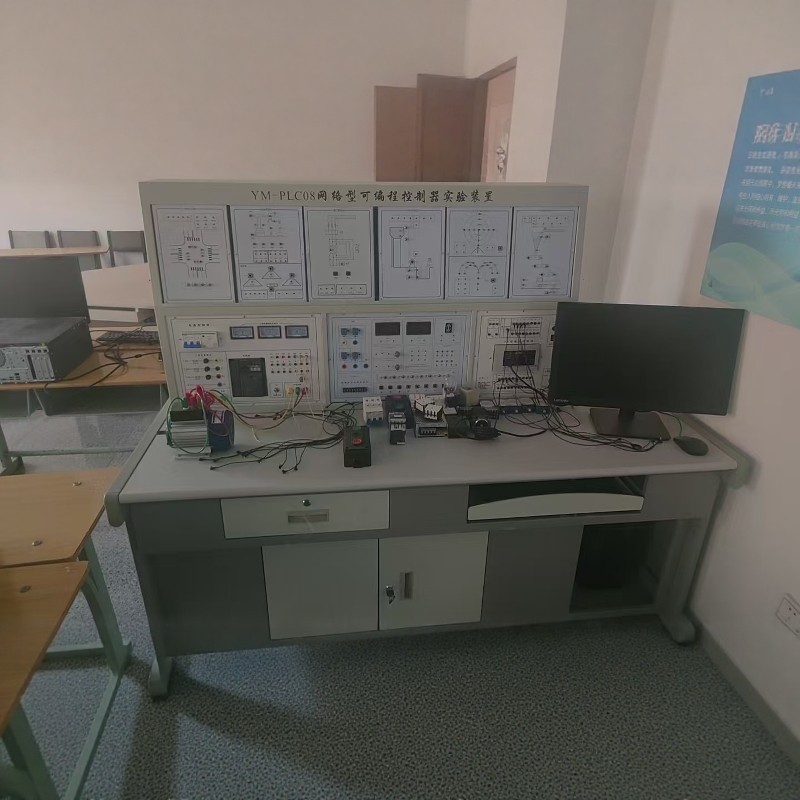

YM-PLC08网络型可编程控制器实验装置PLC实训台培训考核试验平台

                                                           图片仅供参考,不含电脑

一、装置特点

（一）实训装置均由控制屏、实训桌、PLC主机组件、实训模块等组成。

（二）采用挂件结构，能完成逻辑、模拟等的控制实训教学。

二、技术性能

1.输入电源：三相五线～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m

3.装置容量：＜0.5KVA

4.外形尺寸：≤1700mm×700mm×1630mm

5.安全保护：具有漏电流保护装置，安全符合国家标准。

三、实训装置的基本配置及功能 实训装置由控制屏、实训桌、主机实训组件、实训模拟对象挂箱、交流电机、接触器、工控组态软件、仿真软件等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

1、三相四线380V交流电源经空气开关后给装置供电，设有保险丝保护，带启动急停按钮，带有指示灯指示，3路单相插座。

2、直流电源：DC24V电源2路，带船型开关，带保险。

3、直流电源：DC0-5V电源2路，带保险。

5、PLC主机实训组件：配置三菱FX5U PLC （或西门子S7-200 SMART  ST40）主机配套编程电缆。

6. 变频器：三菱或西门子变频器 。

（二）实训挂箱实验

1、LED数码管
2、拨码开关基本指令控制
3、十字路口交通灯
4、电动机自动控制
5、多液体混合自动控制
6、机械手控制
7、四节传送带

8、抢答器
9、水塔水位自动控制
10、四层电梯控制
11、天塔之光/模拟发射塔
12、艺术彩灯/音乐喷泉
13、自动售货机
14、自动洗衣机控制
15、自控成型机控制
16、电镀生产线
17、自控轧钢机控制
18、装配流水线自动控制

四、实训桌实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左侧设有一个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

五．电动机380V 180W  1台

六、实训项目

（一）PLC模拟对象基本应用实训

1、LED数码管
2、拨码开关基本指令控制
3、十字路口交通灯
4、电动机自动控制
5、多液体混合自动控制
6、机械手控制
7、四节传送带

8、抢答器
9、水塔水位自动控制
10、四层电梯控制
11、天塔之光/模拟发射塔
12、艺术彩灯/音乐喷泉
13、自动售货机
14、自动洗衣机控制
15、自控成型机控制
16、电镀生产线
17、自控轧钢机控制
18、装配流水线自动控制

七．清单列表

八.仿真软件

   （一）.电工基本常识与操作

        （1）安全用电常识。

（2）常用电工工具。

（3）常用导线连接。

（4）手工焊接工艺。

（二）.电工仪表使用

      （1）万用表

      （2）电能表

      （3）钳型电流表

      （4）兆欧表

    （5）直流电桥

    （6）配电板

（三）.照明电路安装仿真

     （1）荧光灯

     （2）两地控制灯

（四）.电机与变压器

      （1）三相异步电动机

      （2）单相异步电动机

（3）伺服电机

（4）步进电机

（5）直流电机

（6）变压器

（五）.低压电器

      （1）交流接触器

      （2）继电器

      （3）常用闸刀开关

      （4）低压断路器

      （5）熔断器

      （6）起动器

      （7）主令电器

（六）.电动机控制电路仿真

      （1）有过载保护运转控制

      （2）联动控制

（3）行程控制

（4）自耦降压起动

（5）接触器星三角起动

（6）时间继电器星三角起动

（7）机械制动

（8）反接制动

（9）能耗制动

（10）双速调速

（11）电动葫芦

（12）绕线式电动机起动控制

（13）车床控制

（14）磨床控制

（15）钻床控制

（16）直流调速

（17）直流制动

（18）直流正反转

（七）.电工识图
