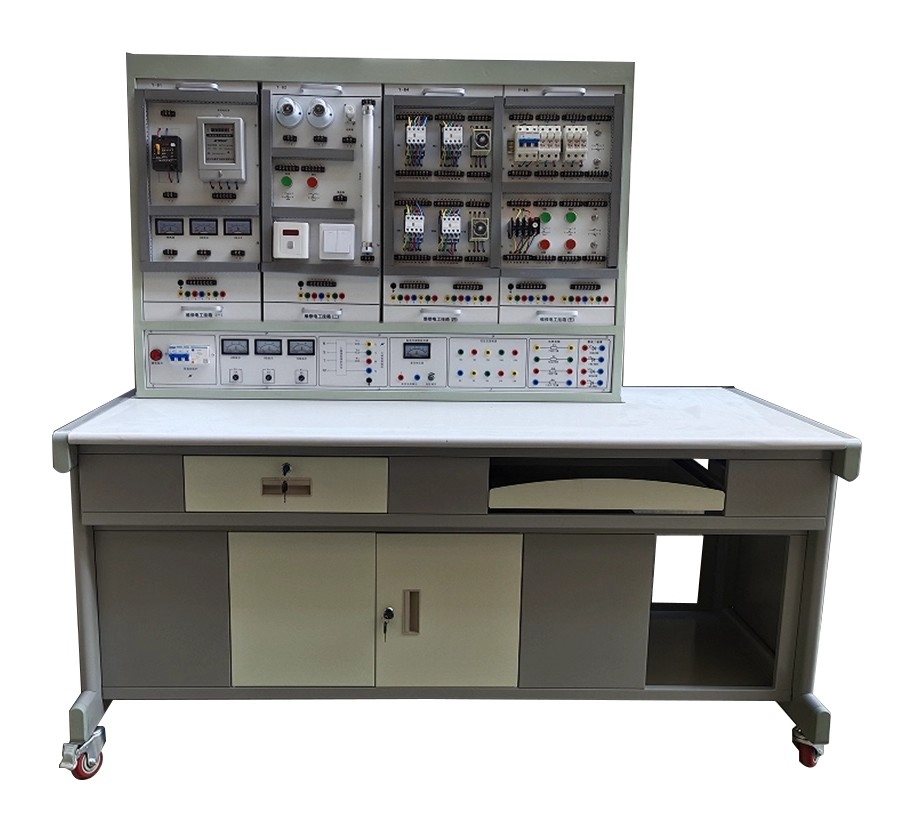

BCGXN81D型维修电工实训考核装置照明电表仪表电工电拖培训教学台

一、 概述
    维修电工考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，中级维修电工考核装置实训内容涵盖电工仪表、电工接线工艺、电工照明配电、电力拖动等，符合初、中级电工国家职业标准教、培、考的要求。适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能
1.输入电压：三相五线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃
3.装置容量（151 6786 4199）：＜1KVA
4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸：1700mm×700mm×1650mm
三、实训装置的基本配置及功能
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。
（一）实训屏
  维修电工实训考核装置实训屏为铁质双层亚光密纹喷塑结构，铝塑面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、提供～220V插座2只，为外部设备提供工作电源。
4、直流稳压稳流电源：电压1.5-24V连续可调,带短路保护。
（二）实训挂箱及器材配备
1、Y-61维修电工挂箱（一）
2、Y-62维修电工挂箱（二）
3、Y-64维修电工挂箱（四）
4、Y-65维修电工挂箱（五）
5、三相鼠笼异步电动机180W Y/△ 1台
（三）实训桌
  维修电工考核装置铁质喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
（一）电拖部分

1．三相异步电动机直接启动控制

2．三相异步电动机接触器点动控制线路

3．三相异步电动机接触器自锁控制线路

4．三相异步电动机定子串电阻减压启动自动控制线路

5．Y--△启动控制线路

6．接触器联锁的正反转控制线路

7．按钮联锁的三相异步电动机正反转控制线路

8．双重联锁的三相异步电动机正反转控制线路

9．单向减压启动及反接制动控制线路

10．能耗制动的控制线路

11．三相异步电动机的顺序控制

12．三相异步电动机的多地控制

13．工作台自动往返控制线路

（二）室内照明配电

1.插座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电路的接法
4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法

• 清单列表

六.仿真软件

   （一）.电工基本常识与操作

        （1）安全用电常识。

（2）常用电工工具。

（3）常用导线连接。

（4）手工焊接工艺。

（二）.电工仪表使用

      （1）万用表

      （2）电能表

      （3）钳型电流表

      （4）兆欧表

    （5）直流电桥

    （6）配电板

（三）.照明电路安装仿真

     （1）荧光灯

     （2）两地控制灯

（四）.电机与变压器

      （1）三相异步电动机

      （2）单相异步电动机

（3）伺服电机

（4）步进电机

（5）直流电机

（6）变压器

（五）.低压电器

      （1）交流接触器

      （2）继电器

      （3）常用闸刀开关

      （4）低压断路器

      （5）熔断器

      （6）起动器

      （7）主令电器

（六）.电动机控制电路仿真

      （1）有过载保护运转控制

      （2）联动控制

（3）行程控制

（4）自耦降压起动

（5）接触器星三角起动

（6）时间继电器星三角起动

（7）机械制动

（8）反接制动

（9）能耗制动

（10）双速调速

（11）电动葫芦

（12）绕线式电动机起动控制

（13）车床控制

（14）磨床控制

（15）钻床控制

（16）直流调速

（17）直流制动

（18）直流正反转

（七）.电工识图
