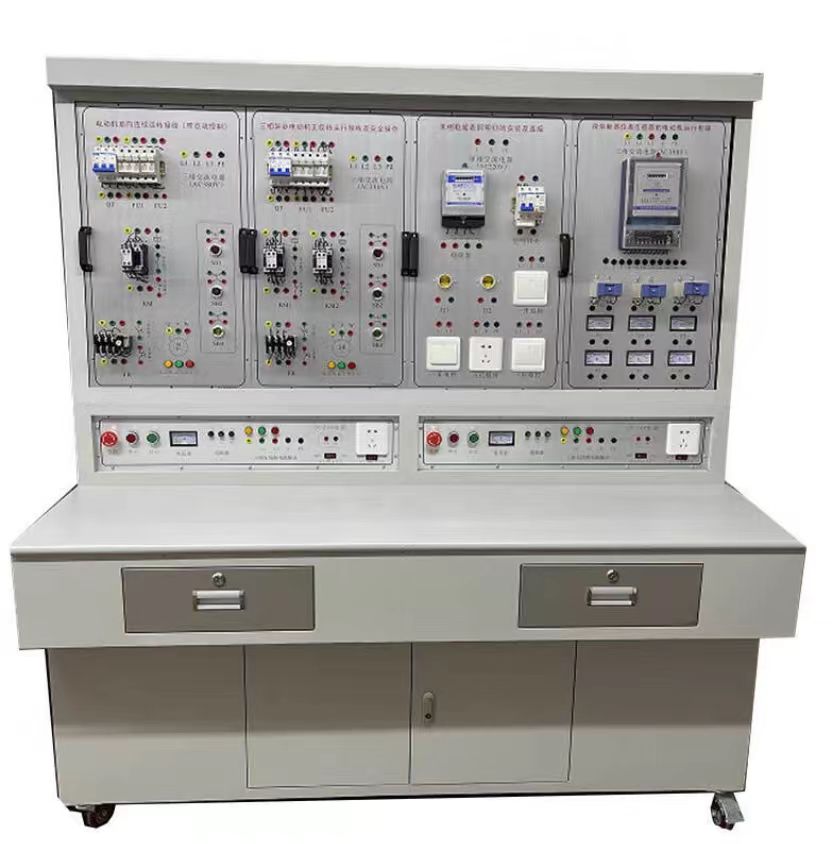

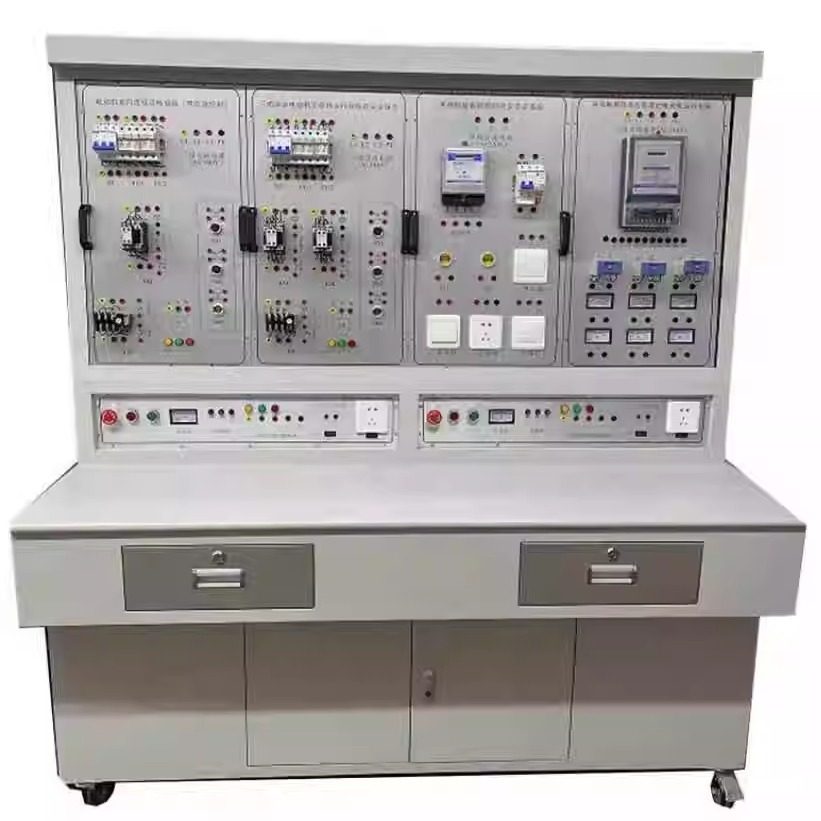

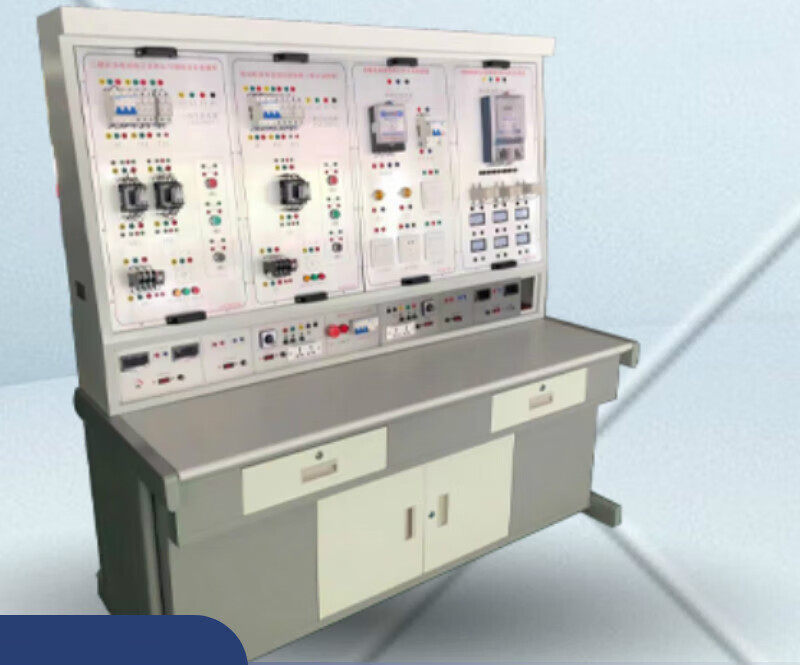

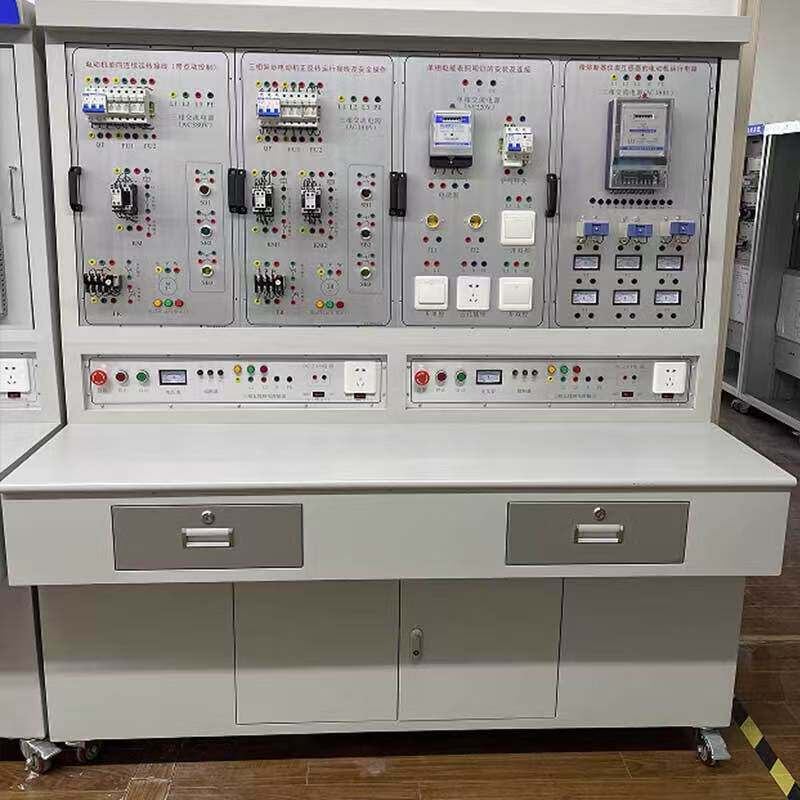

电工实操操作平台电工技能实训考核装置GZB实验台低压电工实训台

一、设备概述

该设备是根据国家职业资格等级考试《电工》中级电工接线考核要求设计的，是集技能培训、理论验证实操训练、职业资格考证于一体的实训设备。该设备轻便易携带，占用空间小，实训项目多，科学的布置各类电器元件，能够满足中职学生和社会在职人员的电工类电气控制接线训练。

本装置可以另定制成PLC实训装置1.装置集可编程控制器、编程软件、仿真实训教学软件、实训模块、实物、继电控制模块、电机实操板等于一体，配备的主机可采用西门子S7-200SMART 1200系列PLC，或者三菱FX3U PLC , 或者其他PLC, 丰富生动的控制对象，并提供实验所需的各种交流电源、直流电源、信号源等。可直观地进行PLC的基本指令练习，多个PLC实际应用的模拟及实物控制。适用于机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业的学习训练。针对的课程有《可编程控制器技术》、《PLC、变频器与触摸屏技术》、《自动控制综合应用技术》、《电气及PLC控制技术》、《PLC及其应用》、《触摸屏组态控制技术》、《触摸屏技术及应用》等。装置适合于高等院校、职业院校、技工院校、职业培训学校、鉴定站的实验操作。技能鉴定考核。

二、设备符合国家职业资格等级证考核内容:初级、中级、高级家用电路照明实训考核、电力拖动实训等

三、实训内容

1.熟练使用电工工具，能安全完成简单照明电路接线

2.掌握各种导线的连接技能，能完事技能目的

3.了解常用低压电器的基本工作原理，会识别、检测、常用低压电器

4.会识读电路原理图，能正确的安装和检测三相异步电动机控制线路，掌握三相异步电动机一类的接法。电力系统的识别了解电力系统供配电中三相电度表的安装与调试能够完成的送电道闸操作，能按照安全标准进行低压配电线路的道闸

四、设备技能目的，

型号BC-GZB21：

1.单相电能表带两控一开照明电路

2,单相电能表线路

3.单相电度表直接安装电路

4.单相电表使用

5.五孔插座接线

6.故障排除与检修

7.点动正转控制线路

8.直接启动控制线路

9.正转自锁控制线路

10.带过载保护的正转控制线路

11.连续与点动混合控制线路

12.接触器连锁正反转控制线路

13.按钮连锁正反转控制线路

14.双重连锁正反转控制线路

15.位置开关控制线路

16.自动往返控制线路

17.位置开关做自动停止正反转控制线路

18,带有点动的自动往返控制线路

19.顺序启动控制线路

20.时间控制的电气控制线路

21.星三角启动控制线路

五、设备特点

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性;

2.操作台只需三相四线的交流电源，即可投入使用;

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统,井可满足维修电工的安装、调试、故障分析及排除的技术要求;

4.实训装置设有漏电保护器，能确保操作者的人生安全;

六、技术性能

1.输入电压:三相四线(或三相五线)~380V±10%50Hz

2.工作环境:温度-10~+40℃相对湿度<85%(25°℃)海拔<4000m

3.装置容量:<1.5KVA

4.重量:100Kg左右

5.外形尺寸:1700x700*1800mm

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s。

型号BC-GZB16技术参数：

工作电源：AC380v±10%  50HZ

额定功率：≤0.5KW

环境温度：-40℃ ～ +40℃

相对湿度：≤ 85%

实训台尺寸：长度1500mm 宽度700mm 高度1600mm 表面烤漆

3.实训项目

1.点动正转控制线路

2.直接启动控制线路

3.正转自锁控制线路

4.带过载保护的正转控制线路

5.连续与点动混合控制线路

6.接触器连锁正反转控制线路

7.按钮连锁正反转控制线路

8.双重连锁正反转控制线路

9.自动往返控制线路

10.带有点动的自动往返控制线路

11.单相电能表带两控一开照明电路

12.单相电能表线路单相电度表直接安装电路

13.三相电能表的使用

14.互感器的使用

15.电压表的正确使用

16.电流表的正确使用
