1

主体平台

1.整体尺寸：≧长×宽×高=800mm×800mm×1940mm

2.网孔板尺寸：≧W718*D40*H1490mm

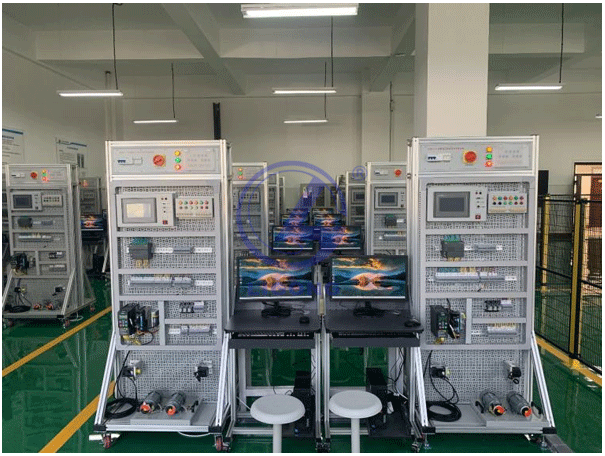

3.平台采用立式结构开放式设计，主体采用40*80型材做骨架，周边采用Q235冷扎钢板做封板，表面静电喷塑处理，整机既坚固耐用，又美观大方。底部装有带脚垫万向轮，万向轮移动时用，可调脚固定时用，移动固定两相宜。顶部安装电源模块，中部为实训区域，依据任务安装不同挂板。

1套

2

电源模块

1.功能：为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。

2.尺寸：≧W718*D98*H158mm

3.结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代UV打印技术处理，使面板标识清晰且经久耐用。

4.直流电源：DC24V/6.5A，带短路保护及自动恢复功能；

5.两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。

2套

3

PLC电气控制挂板

1.PLC模块：

1.1高速计数 :4 路 200 kHz

1.2具备以太网接口和  RS485 接口

1.3支持 TCP,UDP,ISO_on_TCP 通信协议

1.4用户储存器: 24 KB 程序存储器/16 KB 数据存储器/10 KB 保持性存储器

1.5板载数字 I/O: 24 点输入/16 点数出

1.6I/O 模块扩展: 最多可支持 6 个扩展模块

1.7可用电流（24 V DC）：最大 300 mA（传感器电源）

1.8尺寸：125 x 100 x 81

1套

2.触摸屏模块：

TPC7032Kt；液晶屏：7"TFT液晶屏，分辨率（800×480）；CPU主板 ：Cortex-A7 多核 800MHz；四线电阻式；存储设备128M NAND Flash，HK/HS软件支持大数据储存；电源：DC24V/30W。

3.G120C-PN 0.75KW：点数：6点数字输入，3点数字输出；标称功率：0.75kW；尺寸≥297*266*340mm,电源电压3AV/400V。

4、.SV660系列伺服系统：汇川；主电路电源：单相 AC200V-240V，±%50/60Hz；连续输出电流:1.6A ；最大输出电流：5.8A。

5.步进系统：两相数字式步进驱动器；YKE2305M；驱动电压：20-50VDV；适配电流：<4.2A；保护功能：具有过流、过压、欠压等保护

6.指示灯按钮模块：采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代丝印技术处理。

4

电力拖动挂板

1.功能：采用万能网孔板开放式设计，自由组合的思路，平台配套电力拖动实训套件箱，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理实训；

2.尺寸：≧W718*D40*H1490mm（不含器件）

3.结构：挂板采用二横二竖通用网孔设计，2.0mm厚Q235冷轧钢板折弯焊接而成，表面静电喷塑处理。

1套

5

电动机组

1.功能：底板采用Q235冷扎钢板折弯后焊接而成，表面静电喷塑处理，底板安装有三相异步电动机及双速电动机，电动机引线采用高绝缘性安全型接线柱引出，以便于学员接线。装有两个黑色铸铝拉手，方便搬运。在设备中作为电路负载模块使用。

2.尺寸：≧W600*D260*H160mm

3.三相异步电动机 4台：380V 60W 0.39/0.66A(0.67A) 1400r/min。

4.双速电机  1台：380V 40/25W 0.25/0.2A 2800/1400r/min。

1套

6

电脑及电脑推车桌

1、IDC中国市场近三年排名前三品牌商用台式电脑；（自配）

2、主板：Intel B660系列芯片组；

3、CPU：Intel Core 十二代I5-12400六核处理器；

4、内存：8G DDR4 3200MHZ；双内存插槽；

5、硬盘：512G NVME M.2SSD固态硬盘；

6、显卡：高性能集成显卡；

7、声卡：集成HD Audio，集成声卡，提供不低于前2后1共3个音频接口；

8、网卡：千兆有线网卡；

9、应用：原厂支持网络同传，硬盘还原扥功能；

10、接口：≥6个USB接口（其中至少4个USB 3.2 Gen1）、1*VGA接口、1*HDMI接口（VGA非转接）；1个PCI-E*16、1个PCI-E*1 槽位；

11、安全：标配USB智能屏蔽技术，可在BIOS中设置仅识别USB键盘、鼠标，无法识别USB存储设备，有效防止数据泄露（投标时提供功能性截屏）；

12、电源：不大于260W节能环保电源；

13、机箱：中小机箱，机箱尺寸≤9L，顶置电源开关键，节省空间，方便使用；

14、系统：原厂预装Win11 Basic 64bit简体中文版操作系统；

15、显示器：21.45寸液晶显示器；

16、制造厂商资质： 电脑厂商获得ITSS信息技术服务运行维护能力成熟度一级认证，制造厂商具备自有设计中心且通过工信部国家级工业设计中心认定，需提供相关证明文件盖厂家鲜章原件；

17、制造厂商售后服务资质：原厂提供三年免费上门+保修服务，厂商售后服务体系获得HDI资质认证证书， 厂商通过CTEAS售后服务体系完善程度认证，达到最高七星级卓越级别，需提供相关证书加盖厂家鲜章；

18、为保证机器为全新正品，投标供应商需提供厂家针对此项目的授权书和售后服务承诺函盖鲜章原件，否则视为不响应招标文件要求；

电脑推车：尺寸约 580*400*780mm ±10mm 带脚轮、电脑托盘 铝木结构。

1套

7

电力拖动实训

详见附件一：电力拖动实训套件清单

1套

8

实训工具

详见附件二：实训工具清单

1套

柜子

尺寸：高宽深（mm）：1800*850*390；

材料：采用优质冷轧钢板，板材经焊接，酸洗磷化，静电喷塑，高温固化而成，外表光滑，美观大方。

（本项目共配置数量）

4个
