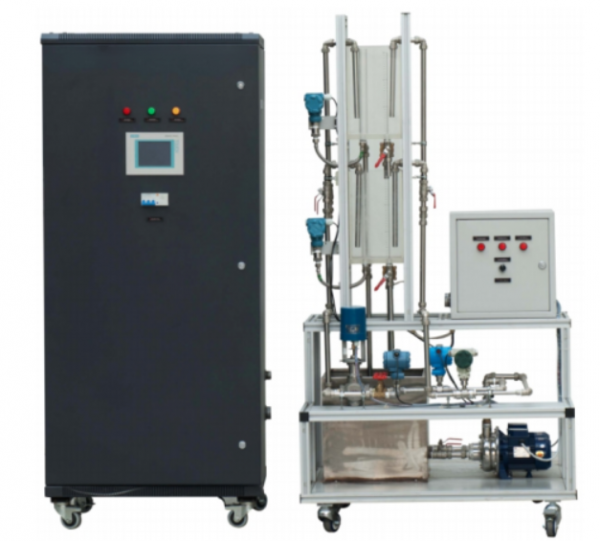

过程控制实训装置BCLGY-KZ03B型

一、概述

       系统可以对温度、压力、流量、液位等过程参数应用多种控制策略进行控制，可以满足《自动控制原理》、《过程控制》、《控制仪表》、《自动检测技术与传感器》、《计算机控制》等自动化专业课程的实验教学，开设包括对象特性研究、位式控制、程序控制、PID控制、串级控制、前馈控制、滞后补偿控制、解耦控制等经典控制。也可以为学校科研人员提供一个研究平台，进行高级的控制理论研究，例如推理控制、预测控制、自适应控制、专家系统、模糊控制、神经网络控制。除了满足教学和理论研究之外，本系统全部使用工业现场使用的设备，满足认知教学的需要。

二、系统组成：

1、系统设计成三个水箱，一个是源水箱(在下部，容积大)不锈钢材料，二个是控制水箱(在上部，容积小),材料为有机玻璃，水箱水采用闭路循环方式，一次性注水后无需外部水源，实验结束后可以将水放回到源水箱，源水箱下部与排水管相连。

2、水箱水位的控制。实现过程：设定水箱水位后通过液位变送器检测实际液位后送入到PLC中进行PID运算，输出标准信号控制调节阀的开度，达到调节水位的目的，并设定水位的高低限报警。

3、管道压力控制。实现过程：设定管道内的水压值，通过管道上安装的压力变送器检测实际的管道压力后送入到PLC进行PID运算，PLC输出模拟量信号,来控制水泵变频器，达到管道内的压力稳定，设定压力的高低限报警。

4、定流量控制。实现过程：在触摸屏或计算机上设定固定流量值，系统按照设定流量供水，当需改变系统流量时，只需改变控制终端流量数值，通过控制变频器来控制系统流量大小。

5、水箱内水温控制。实现过程：加温棒将把加温水箱内的水温加至设定温度，等待温度传感器检测，到达设定温度时，停止加温，温度传感器将进行实时检测，来保证水箱内水温恒定。

6、网络功能，上层系统采用CP343以太网接口模块，方便与用户连接。
