太阳能光伏发电实验实训装置MY-PV18蓄电池并网逆变器教学实验台

一、概述：

  太阳能光伏发电系统实验实训装置-是基于太阳能发电，电能的整流、储存和逆变于一体的实训装置。系统分别由模拟太阳装置、光伏电池、控制器模块、离网逆变模块、同步并网模块、仪表监测模块、交直流负载模块，7 个部分组成装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

二、主要技术指标及规格：

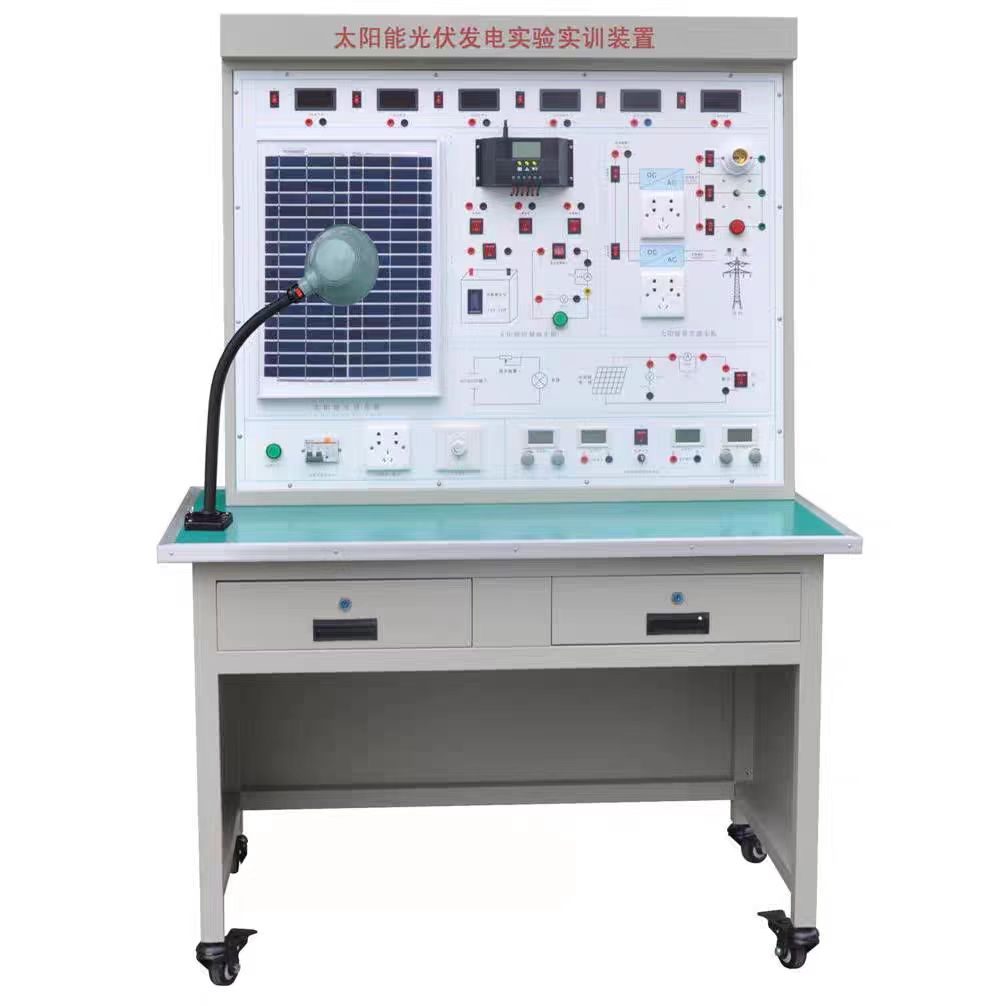

实训装置外形尺寸约：1200*700*1700mm
1.太阳能电池组具体参数如下：
◆ 峰值功率：30W
◆ 最大功率电压：17.5V
◆ 最大功率电流：1.95A
◆ 开路电压：22V
◆ 短路电流：2.2A
◆ 安装尺寸：350*490*18mm
2.太阳能控制器具体功能如下
◆ 使用单片机和专用软件，实现智能控制，自动识别24V系统。
◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
◆ 纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示，输入电压,输出电压，负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
5．负载：
◆ 直流负载包括：LED灯，风机等；
◆ 交流负载包括：节能灯和交流电机等。
6.并网逆变器：
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
三、太阳能光伏发电系统实验实训装置-实验项目：

实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验
