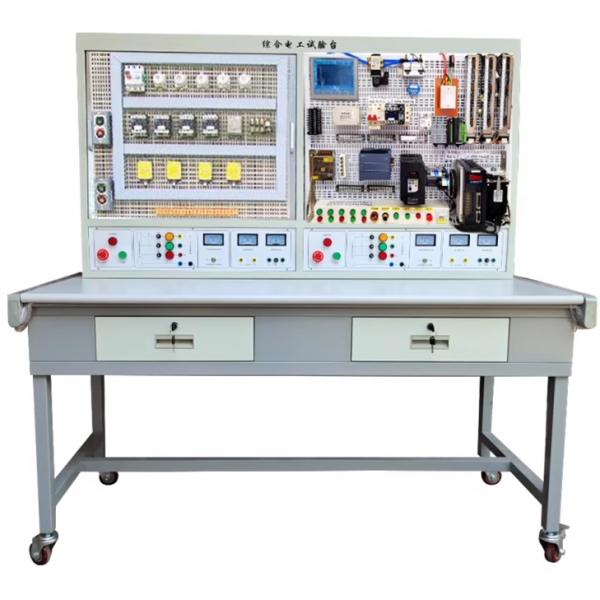

                     西门子1200 PLC实训台电工两用实验台培训桌子考证考核装置定制学生实验教学实验台

    本公司可按用户要求定制定做产品。

    一、电工实训概述

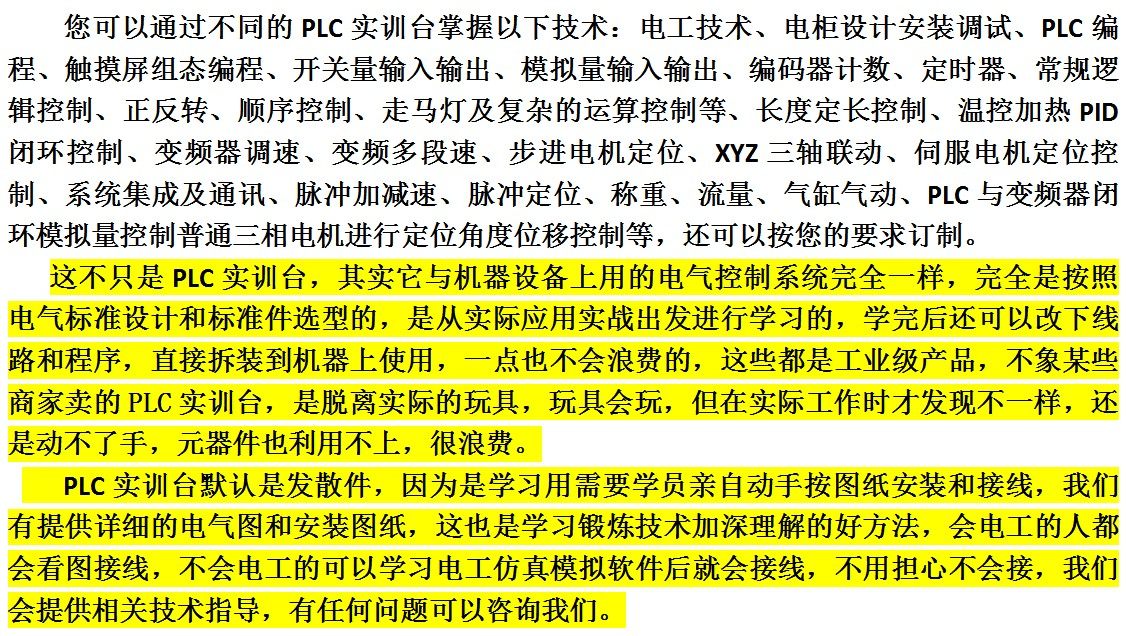

     电工PLC智能控制套装(双组型)主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、plc触摸屏编程学习、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

    二、特点
    1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。
    2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
    3、智能控制套装配备两组相互独立的电源,互不干扰,即可以两个学生同时进行电工PLC实训。
    4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。

    5、外形尺寸:1600mm×700mm×1600mm.

      所有部件质保期3年。

      免费送视频资料,有空随时看都可以不限制,不需开通会员,不需授权,不需权限,不需限时,不需在线学习上课。。。那样做会被绑定限制您自由。我们这些资料一直有效!免费更新!

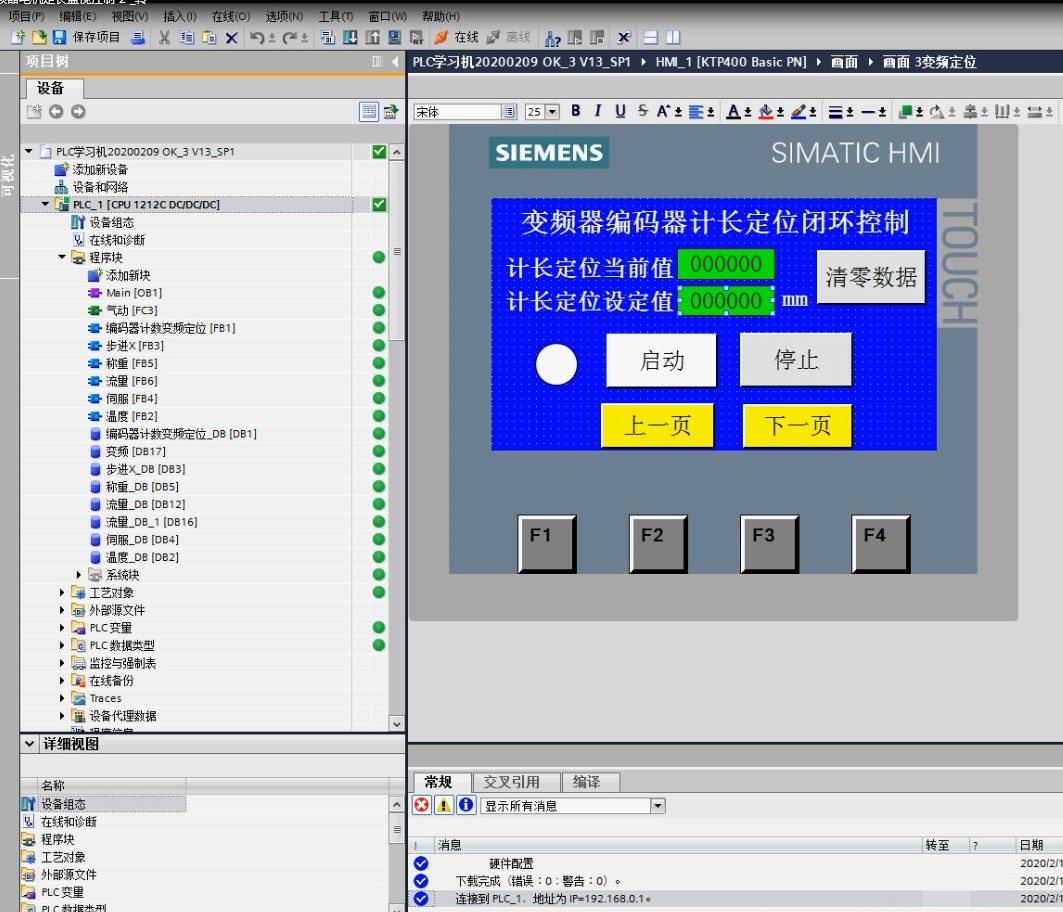

    赠送西门子博图TIA编程软件和授权:

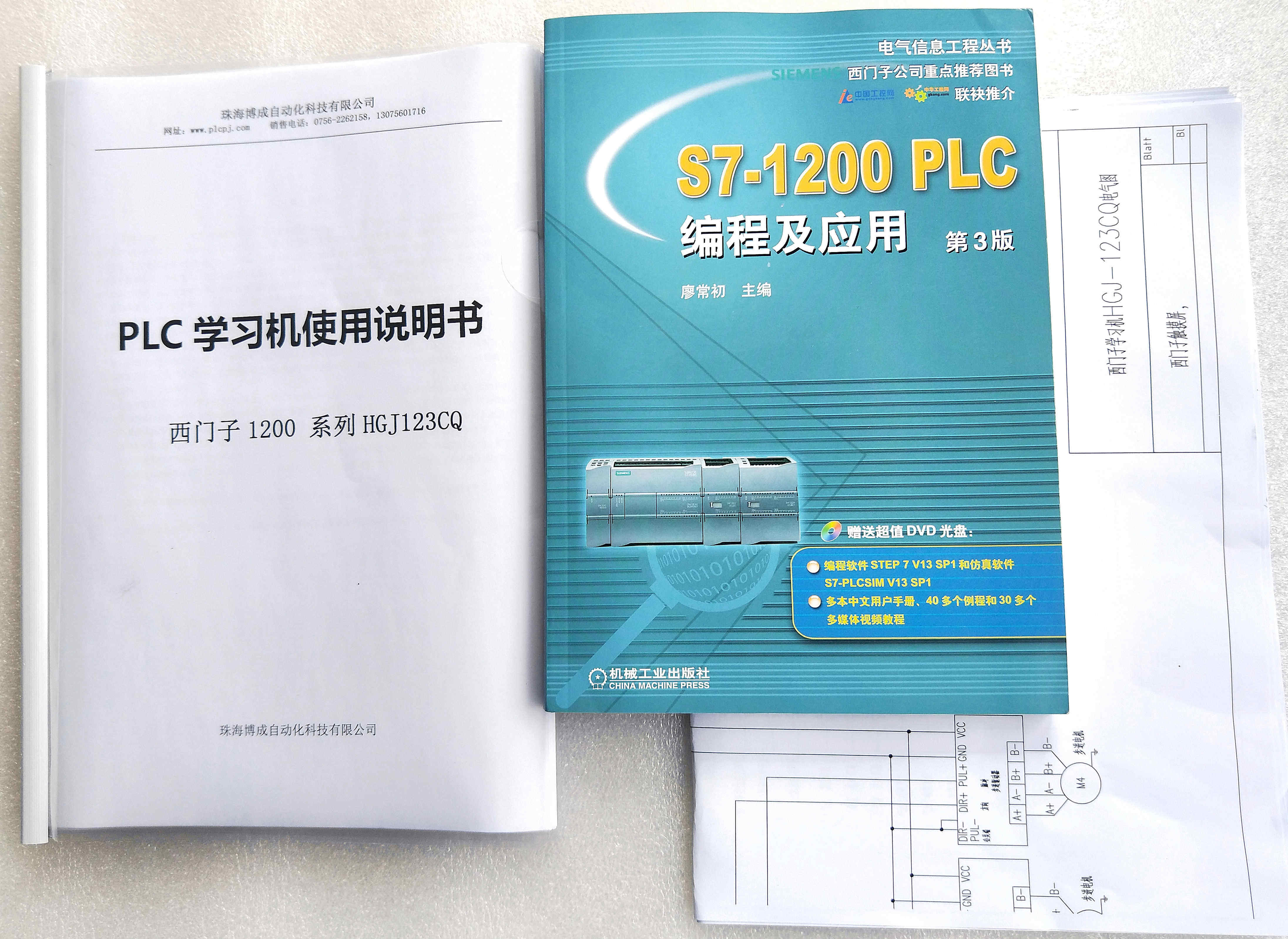

    赠送《PLC实训台使用说明书》、《PLC实训台电气图纸》和PLC编程书:

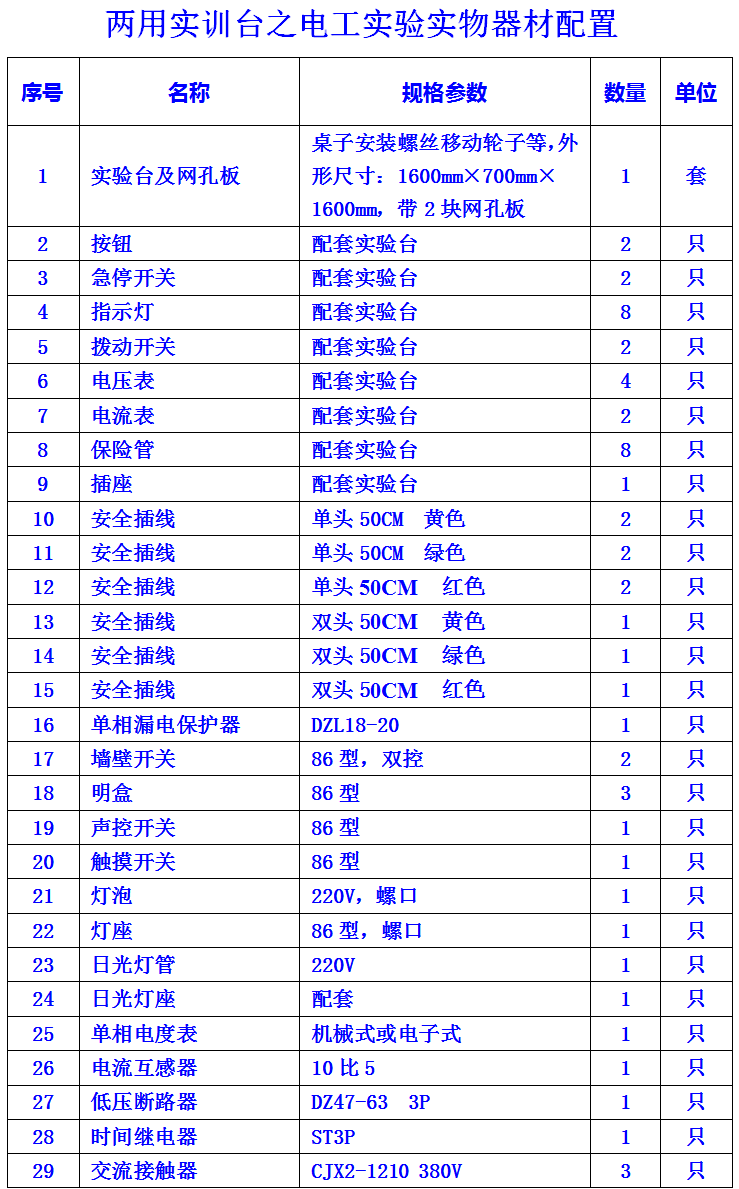

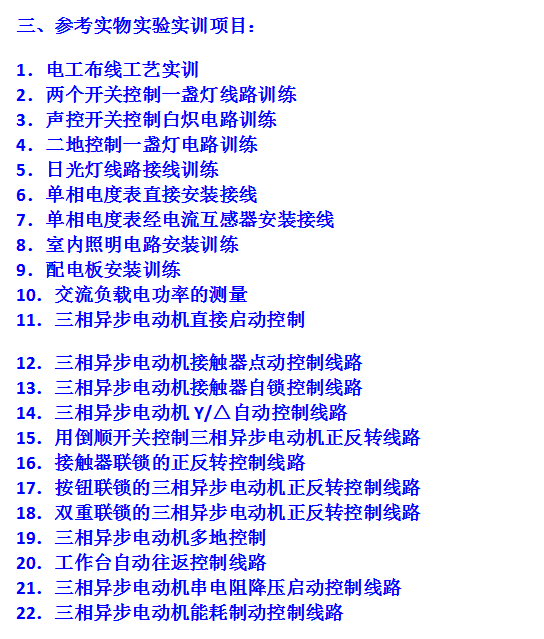

    四、电工实物配件清单:





    六、PLC实训部分的配置说明如下:

    PLC、彩色触摸屏、PLC编程电缆、触摸屏与PLC通讯电缆、开关电源、漏电开关、步进驱动器、步进电机、丝杆滑台及刻度尺、接近开关、温度传感器、变送器、干烧型电加热器、固态继电器、变频器、三相电机、旋转编码器、传动轮、电机与编码器支架、称重传感器、重量变送器、伺服驱动器、伺服电机、伺服接插件及电缆、刻度盘、指针、流量传感器、流量控制阀、气动套件、5口交换机、指示灯、按钮 、电阻、接触器、继电器、光电开关、电压表、报警器、按钮盒、接线排、线槽、卡轨、线鼻子、电线 、电源线、线号、标识、标签、电工杂件、PLC和触摸屏的编程软件、图纸、程序、软件光盘视频资料、学习指导技术支持质保期3年。

    要求

    1、 采用原装西门子CPU 1212  DC/DC/DC,

    2、 采用原装西门子触摸屏,4.3英寸触摸屏 + 按键,显示屏TFT 真彩液晶屏,64K 色,分辨率(宽 x 高,像素)480 x 272,功能按键(可编程)4个,用户内存10 MB,变量800,画面数100,PROFINET以太网口1个

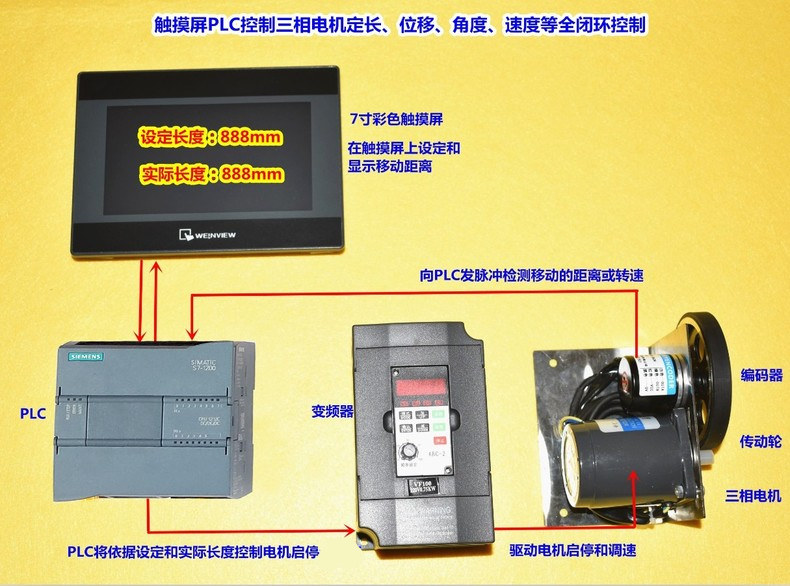

    3、 变频器定长控制:变频器、三相电机、旋转编码器、传动轮、三相电机与编码器安装在同一个不锈钢支架上, 组成定长闭环控制。三相电机采用美特电机型号:21 K6A

    4、 电加热器:采用干烧型的,不能用烧水式的加热方式。干烧式铝制加热块80X55X20MM,固定在实训台里面加热。电压220V, 功率100W,耐压值:1800V/S。绝缘值:200MΩ。电加热器带有耐高温隔热板,间隔20mm,整个固定在网板上面。

    5、 丝杆滑台:生产厂家博成,外形尺寸280X40mm,有效行程210mm, 支架采用全不锈钢一次成型,拉丝发亮处理。丝杠:不锈钢T8, 螺距2mm,导程8mm 。螺母双切边T8黄铜螺母,滑块带指针。接近开关支架与本支架是一体的。带有刻度尺。

    6、 步进电机:采用日本信浓电机STP-43D1034。1.8度/STEP。2.1Ω。 电机体积42X42X34mm, 轴长20mm, 轴径5mm。

    7、 变频器:FURUN ,型号VF100-2004,额定功率400W。带操作面板,面板带有旋钮,输入:1PH 220V  50/60HZ。输出:3PH 220V 0-400HZ,尺寸142X86X112mm

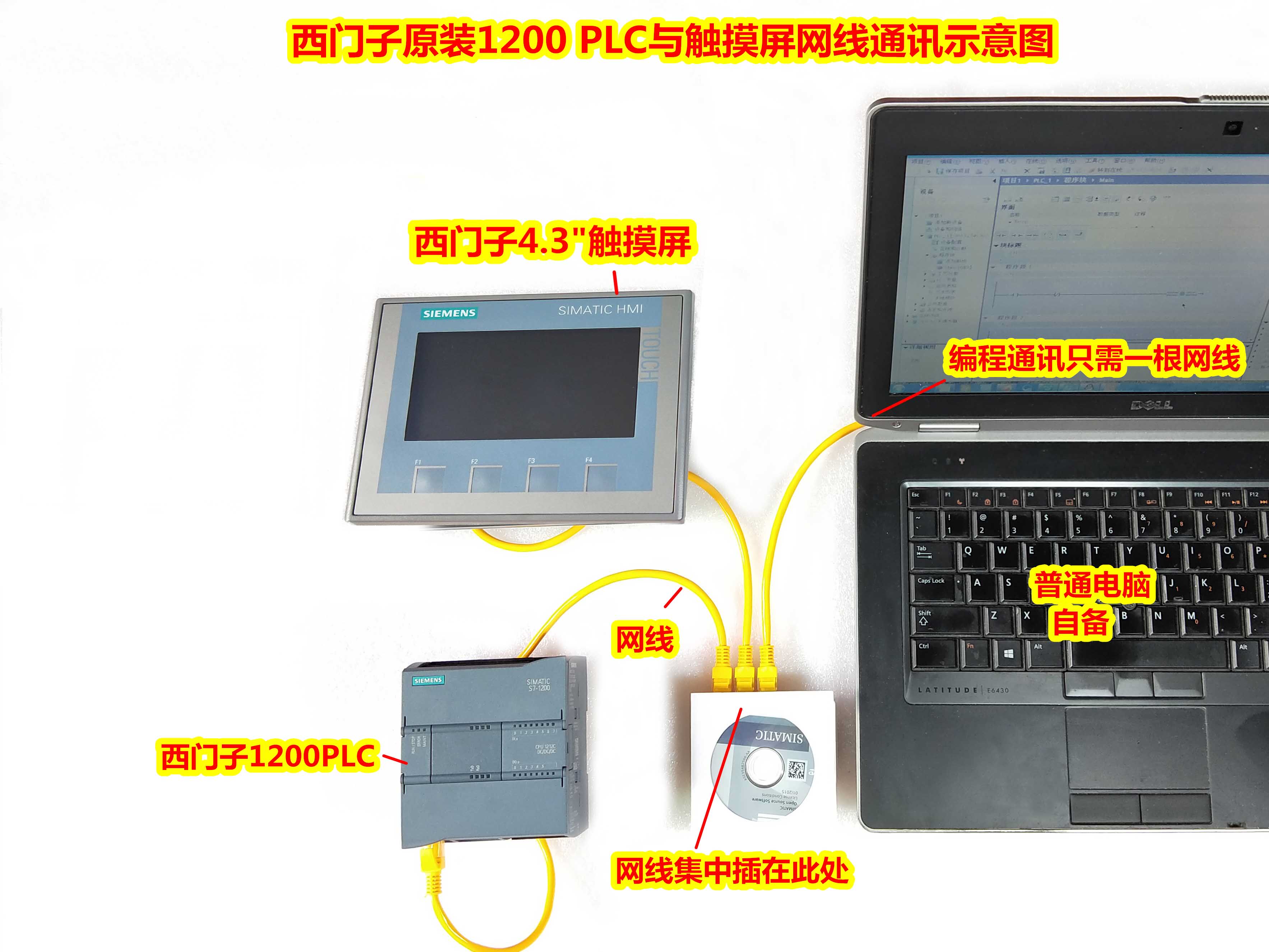

    8、 触摸屏与PLC与电脑可以全部用网线联网通讯。

    9、 伺服系统:台达伺服驱动器100W,ASD-B2-0121-B ,功率100W,输入220-230V 1PH 50/60HZ 0.69A,输出110V, 0-250HZ, 0.9A,尺寸155X161X60mm。。台达伺服电机100W, ECMA-C20401GS, 功率100W,输入VAC110,输出3000r/min,0.32Nm,  0.9A,尺寸125X39X52mm

    10、 按钮盒尺寸60X60X490mm,  固定在网板上,上面布置有声光报警器、光电开关、指示灯、启动按钮、停止按钮、急停按钮、电压表

    11、 伺服电机必须固定在尺寸为75X45X2mm的不锈钢安装座上面,伺服电机轴上需要安装一个内径18mmx外径80mm的刻度盘,并配有12X60mm不锈钢指针指示。

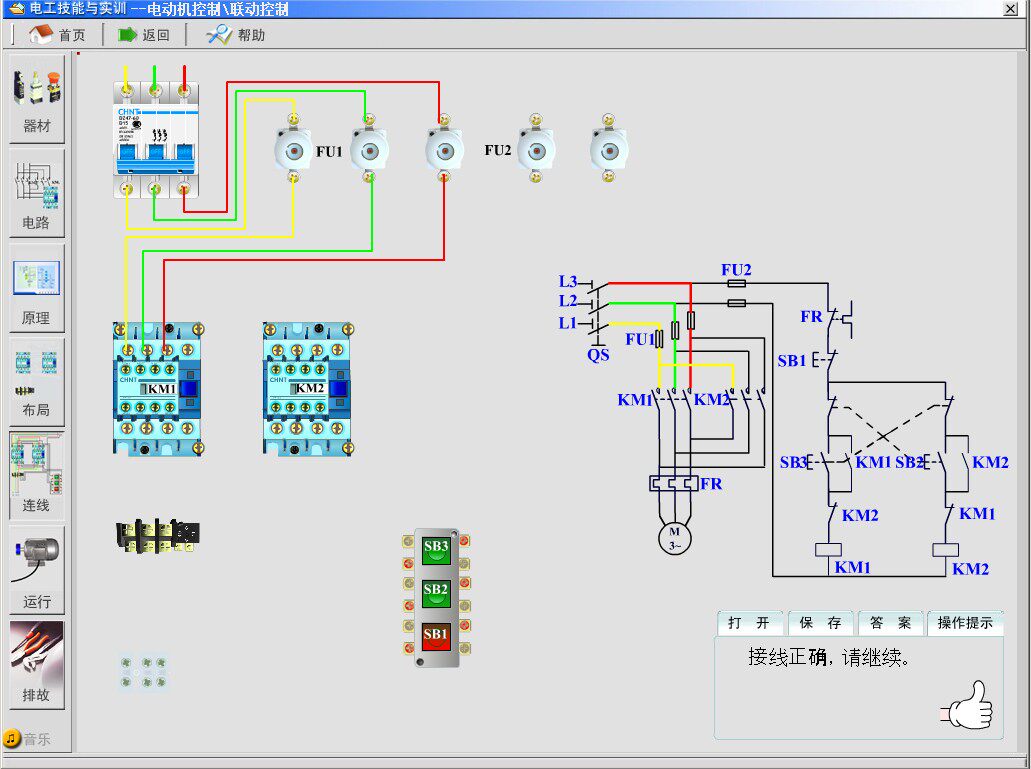

    12、 另送有学习电工技术的电工技能与实训仿真教学系统软件,在软件中可以学习:电工基本常识与操作、电工仪表、照明电路安装、电机与变频器、低压电器、电工识图。在软件里面可以进行电动机控制的看图接线模拟仿真包含:1.三相电机带过载保护的运转控制 、2.三相电机联动控制、行程控制 、3.自藕降压起动三相电机控制 、4.接触器Y/△启动三相电机控制、 5.时间继电器Y/△启动三相电机控制 、6.三相电机机械制动控 、7.三相电机反接制动控制、8.三相电机能耗制动控制、9.接触器控制双速三相电机调速控制、10.电动葫芦控制、11.三相电机绕线式电动机起动控制、12.C620车床电气控制 、13.M7120平面磨床控制电路、14.Z535钻床电气控制电路、15.直流电动机调速控制、16.直流电动机制动控制、17.直流电动机正反转控制。可以将鼠标放到器件触点上观察各触点的名称及电路符号,将鼠标放到原理图中器件符合上可查看器件名称和作用,按照原理图中给出的先后顺序在实物图形中练接导线、接线是否正确会有提示,在电脑上布局接好线后,可以在电脑上模拟运行,合上电源开关,按动按钮进行运行操作。

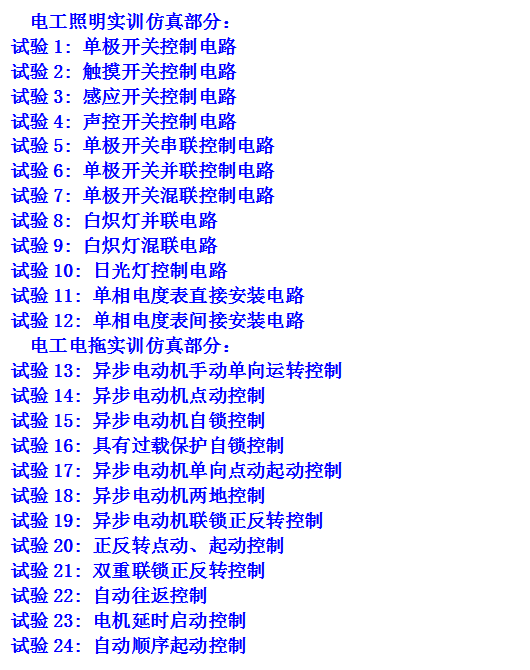

    13、 另送有电工照明及电力拖动实训仿真软件 :1单极开关控制电路试验、2触摸开关控制电路试验、3感应开关控制电路试验、4声控开关控制电路试验、5单极开关串联控制电路试验、6单极开关并联控制电路试验、7单极开关混联控制电路试验、8白炽灯并联电路试验、9白炽灯混联电路试验、10日光灯控制电路试验、11单相电度表直接安装电路试验、12单相电度表间接安装电路试验、13 异步电动机手动单向运转控制试验、14异步电动机点动控制试验、15异步电动机自锁控制试验、16具有过载保护自锁控制试验、17异步电动机单向点动起动控制试验、18异步电动机两地控制试验、19异步电动机联锁正反转控制试验、20正反转点动起动控制试验、21双重联锁正反转控制试验、22自动往返控制试验、23电机延时启动控制试验、24自动顺序起动控制试验。

    14、 PLC实训台必须带有配套实物的电气图纸和配套的程序,

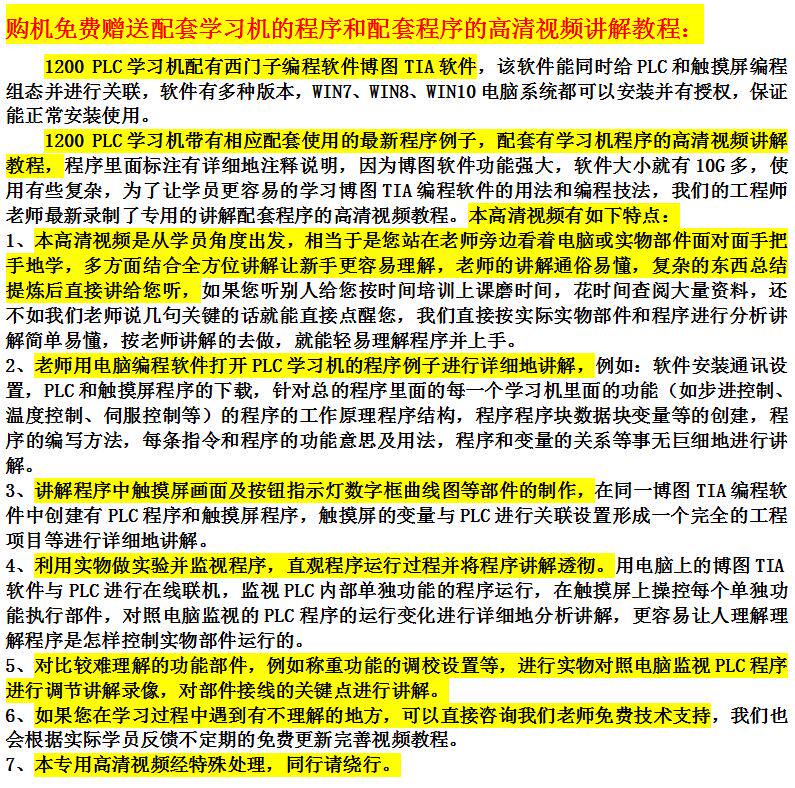

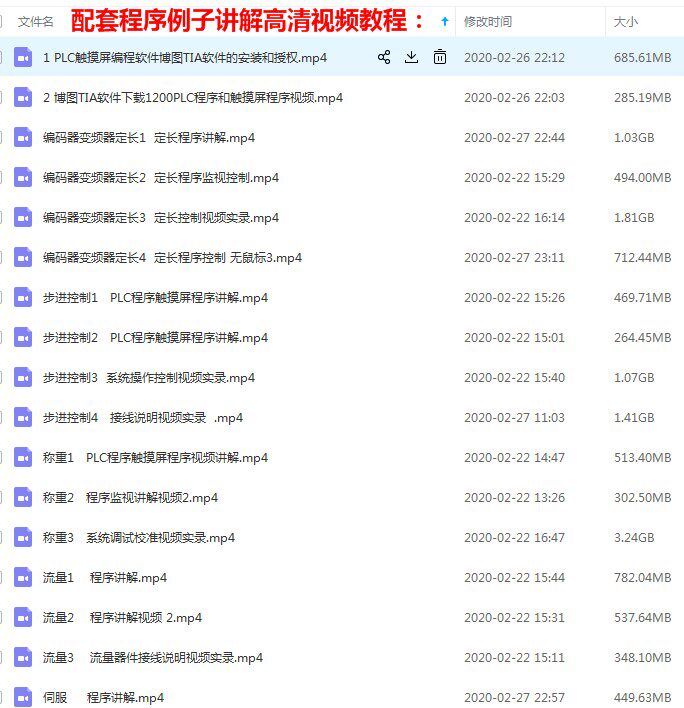

    15、  带有与PLC实训台配套实物的程序例子的高清视频讲解,必须是厂家自已录制的视频教程 , 是中文 ,内容至少包含:PLC触摸屏编程软件博图TIA软件的安装和授权视频教程、博图TIA软件下载1200PLC程序和触摸屏程序视频、编码器变频器定长控制程序讲解视频、编码器变频器定长程序监视控制视频、编码器变频器定长控制视频实录视频、步进控制PLC程序触摸屏程序讲解视频、步进控制操作控制实录视频、步进控制接线说明实录视频、称重 PLC程序触摸屏程序讲解视频、称重程序监视讲解视频、称重系统调试校准实录视频、流量程序讲解视频、流量接线实录视频、伺服控制程序讲解视频、伺服运行参数设置实录视频、台达伺服恢复出厂设置视频、气动程序讲解视频、气动电磁阀原理讲解视频。以上视频内容是打开光盘里面的百度网盘下载链接下载。

    本机具有接地保护、过流过载、漏电保护功能,符合相关的国家标准。

    西门子1200PLC电工两用实训台型号BC-DG12,  PLC实训部分的配置清单:

    序号

    名称

    型号规格参数

    数量

    单位

    1

    西门子PLC1200

    原装西门子CPU 1212C  DC/DC/DC,,以太网口1个

    1

    2

    西门子彩色触摸屏

    原装西门子触摸屏,4.3英寸触摸屏 + 按键,显示屏TFT 真彩液晶屏,64K 色,分辨率(宽 x 高,像素)480 x 272,功能按键(可编程)4个,用户内存10 MB,变量800,画面数100,PROFINET以太网口1个

    1

    3

    交换机及编程通信电缆

    100M,5口,

    1

    4

    插座

    配套

    1

    5

    步进电机

    日本原装信浓电机STP-43D1034。1.8度/STEP。2.1Ω。 电机体积42X42X34mm, 轴长20mm, 轴径5mm。

    1

    6

    丝杆滑台

    生产厂家博成,外形尺寸280X40mm,有效行程210mm, 支架全不锈钢一次成型,拉丝处理。丝杠:不锈钢T8, 螺距2mm,导程8mm 。螺母双切边T8黄铜螺母,带指针

    1

    7

    步进驱动器

    博成 42/57/86驱动器 。1-32细分。0.5-4A。 9-40VDC

    1

    8

    刻度尺

    长240mmX宽10mm

    1

    9

    接近开关

    欧姆龙接近开关型号 TL-W5MC1, 直流三线 ,线长1.5米,开关上带标签,

    3

    10

    伺服驱动器

    台达伺服100W

    1

    11

    伺服电机

    台达伺服100W

    1

    12

    伺服接插件及线缆

    配套

    1

    13

    刻度盘

    内径18mmx外径80mm

    1

    14

    指针

    12X60MM全不锈钢,

    1

    15

    伺服电机安装座

    75X45MM全不锈钢,

    1

    16

    温度传感器

    热电阻Pt100/CU50,测量范围0-100度,线L=1000mm

    1

    17

    变送器

    PT100,  电压:24VDC, 精度:0.2%FS. 输出信号0-10v,

    1

    18

    电加热器

    干烧式铝制加热块80X55X20MM,固定在学习机里面加热。电压220V, 功率100W,耐压值:1800V/S。绝缘值:200MΩ。

    1

    19

    隔热板

    140X85X3MM

    1

    20

    固态继电器

    单相固态继电器SSR-25DA ,电流:25A ,AC24-380V

    1

    21

    变频器

    FURUN ,型号VF100-2004,额定功率400W。带操作面板,面板带有旋钮,输入:1PH 220V  50/60HZ。输出:3PH 220V 0-400HZ,尺寸142X86X112mm

    1

    22

    三相电机

    功率6W,频率50HZ,启动转矩38mN.m,额定转矩47mN.m,额定转速1300r/min

    1

    23

    编码器

    工作电压0-24V,360脉冲/圈

    1

    24

    传动轮

    钢制橡胶轮,外径95mm,宽13mm.

    1

    25

    电机编码器安装支架

    全不锈钢 115X70X70mm

    1

    26

    称重传感器

    传感器激励电压5V,额定输出2mv/V ,40KG,工作温度范围-20-60度

    1

    27

    称重不锈钢承重板

    不锈钢 110X80X3mm,双板结构

    1

    28

    重量变送器

    工作电压:24VDC。 输出信号: 0-5V、0-10V、4-20MA , 输入信号:传感器灵敏度 2.0MV/V 输出激励:输出激励电压 5V (E+)

    1

    29

    水流量传感器

    工作电压DC12-24V,耐压1.75MPa,内径10.9mm,外径20mm,接口G1/2

    1

    30

    流量控制阀

    工作电压DC12-24V,最大压力1Mpa,介质温度1℃-88℃,接口4分外螺纹,

    1

    31

    铜接头

    4分内螺纹

    1

    32

    电磁阀

    压力0.15-0.8MPa,DC19.2V-26.3v

    1

    33

    磁性开关

    电压12-24V,输出2.5-100MA,动作范围3-10mm,

    2

    34

    调节阀

    SL8-01,气管外径8mm,螺纹G1/8,

    2

    35

    气缸

    SDA32*40,内径32mm,行程40mm,压力范围1-9kgf/cm2,附磁石

    1

    36

    消声器

    配套

    2

    37

    气管

    8mm

    1

    38

    指示灯按钮

     指示灯AD16-22D,LED绿电压:AC24。按钮 JH16Y-11 ,直径16mm

    3

    39

    急停开关

    小型蘑菇头急停开关,3脚自锁式 LA16-11ZS

    1

    40

    光电传感器

    漫反射传感器E3F-DS10C4,红外线光电式C1,开关常开,三线式

    1

    41

    声光蜂鸣器

    断续带灯LED声光报警器,AD16-22SM,直流24V,

    1

    42

    电压表

    直流电压表91C4,0-10V

    1

    43

    按钮安装板盒

    按钮盒尺寸必须为60X60X490mm,固定在网板上,按钮盒上面可布置有声光报警器、光电开关、指示灯、启动按钮、停止按钮、急停按钮、电压表,并有功能标识。

    1

    44

    开关电源

    S-50-24v, 电压24V,电流2A

    1

    45

    漏电空开

    断路器DZ47-63带漏电保护 ,  极数:2P额定电流:6A

    1

    46

    电阻

    碳膜电阻 1/2W ,0.5W, 5%精度, 阻值 2千欧

    1

    47

    接触器

    规格:CJX2-1210,电压:220V

    1

    48

    继电器

    MY2NJ小型中间继电器。电压:直流DC24V

    2

    49

    接线排

    TBD-10A 双层端子

    1

    50

    卡轨

    C45 铁导轨

    1

    51

    线鼻子

    配套

    1

    52

    电线

    红色 RV1mm2,  黑色 RV0.5mm2,

    1

    53

    电源线

     三芯插头线1.5M

    1

    54

    号码管

    黄色标准电工号码管EC-0,

    1

    55

    标识 标签

    配套

    1

    56

    缠绕管

    8MM

    1

    57

    热缩管

    黑色环保热缩套4mm

    1

    58

    吸盘

    自粘式固定座20x20

    1

    59

    扎带

    线扣 3*100

    1

    60

    螺丝

    配套

    1

    61

    图纸光盘编程软件资料等

    光盘或下载链接

    1

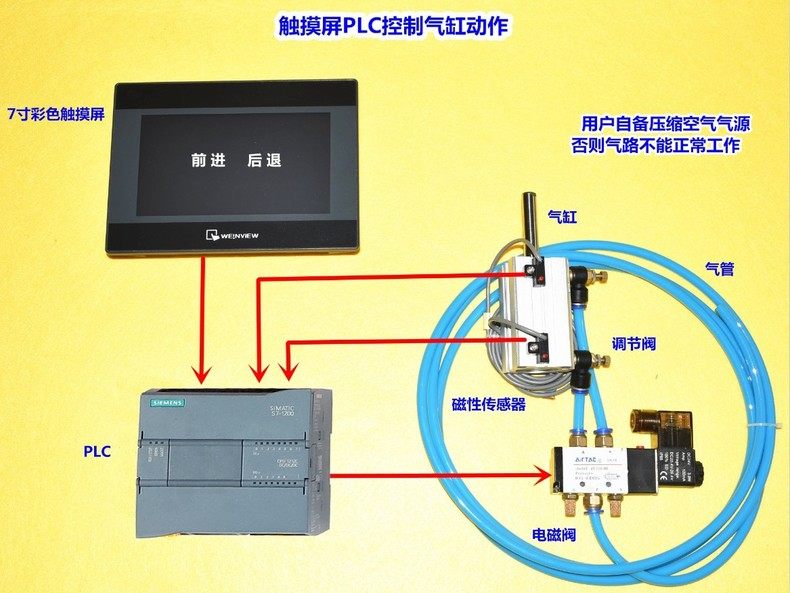

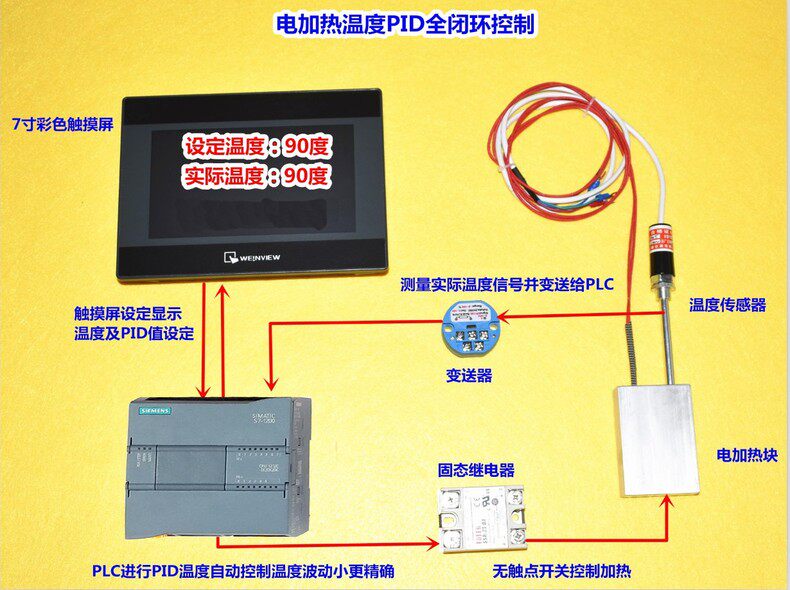

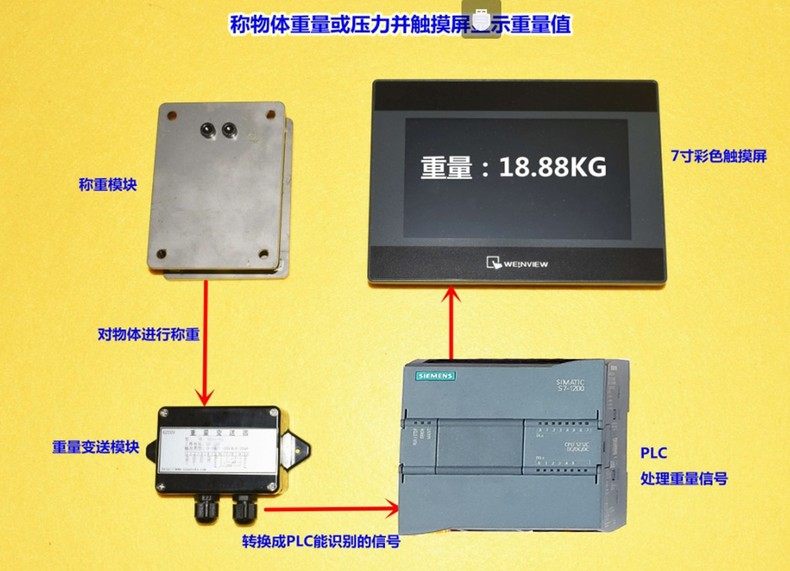

    原理介绍示意图:

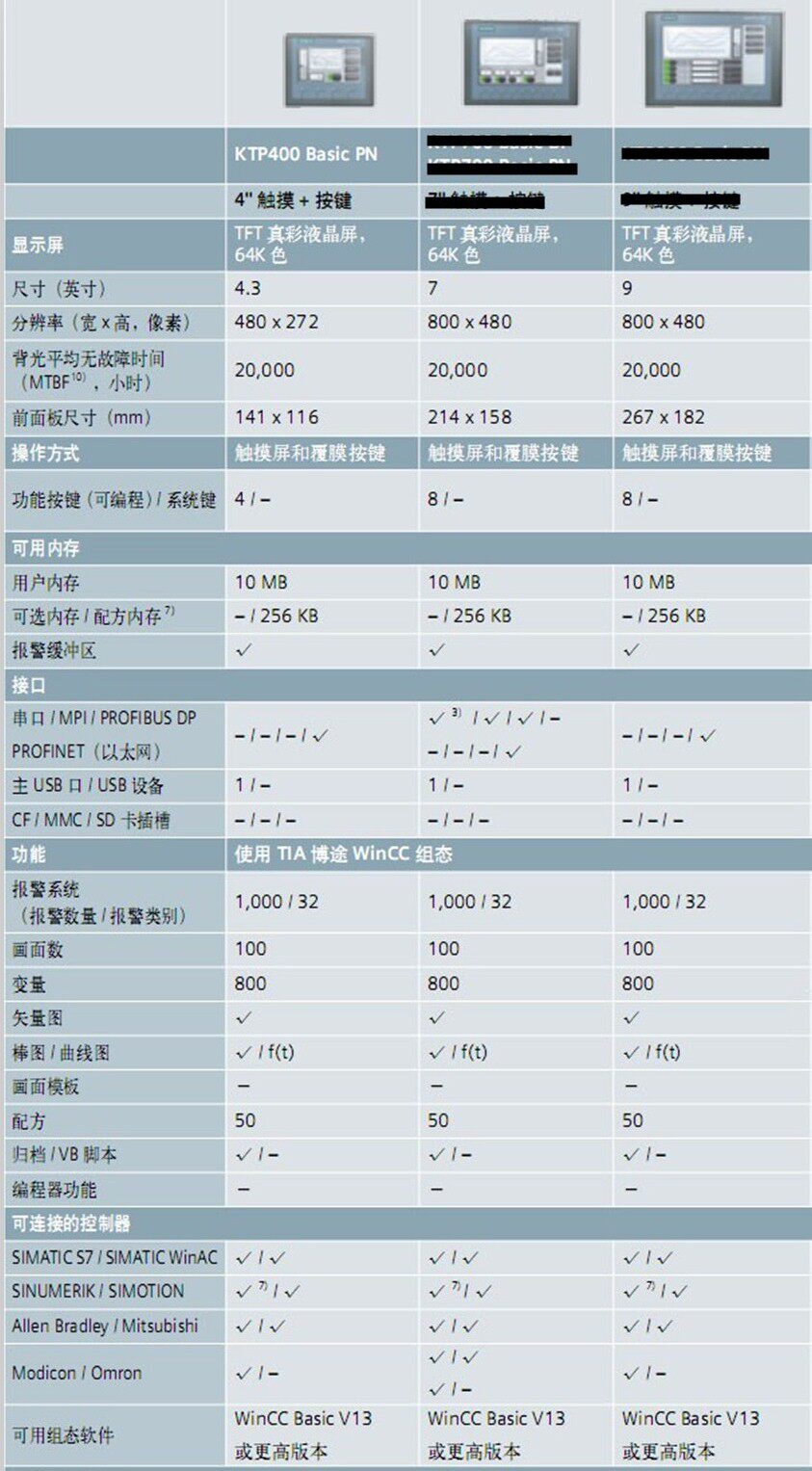

    西门子触摸屏介绍



    台达伺服系统功率 100W  : 支持伺服启动、异常重置、增益切换、脉冲清除、零速度箱控制、扭矩/位置混合模式、正反方向运转扭矩限制、电子齿轮输比分子、脉冲输入禁止、速度选择等, 99成新。

    送资料部分截图:

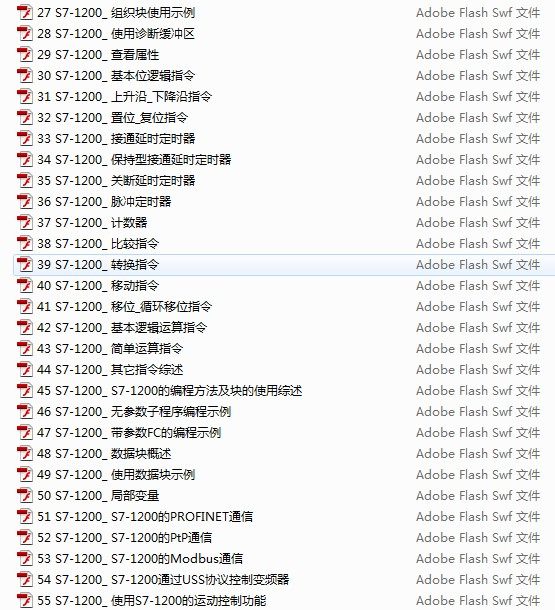

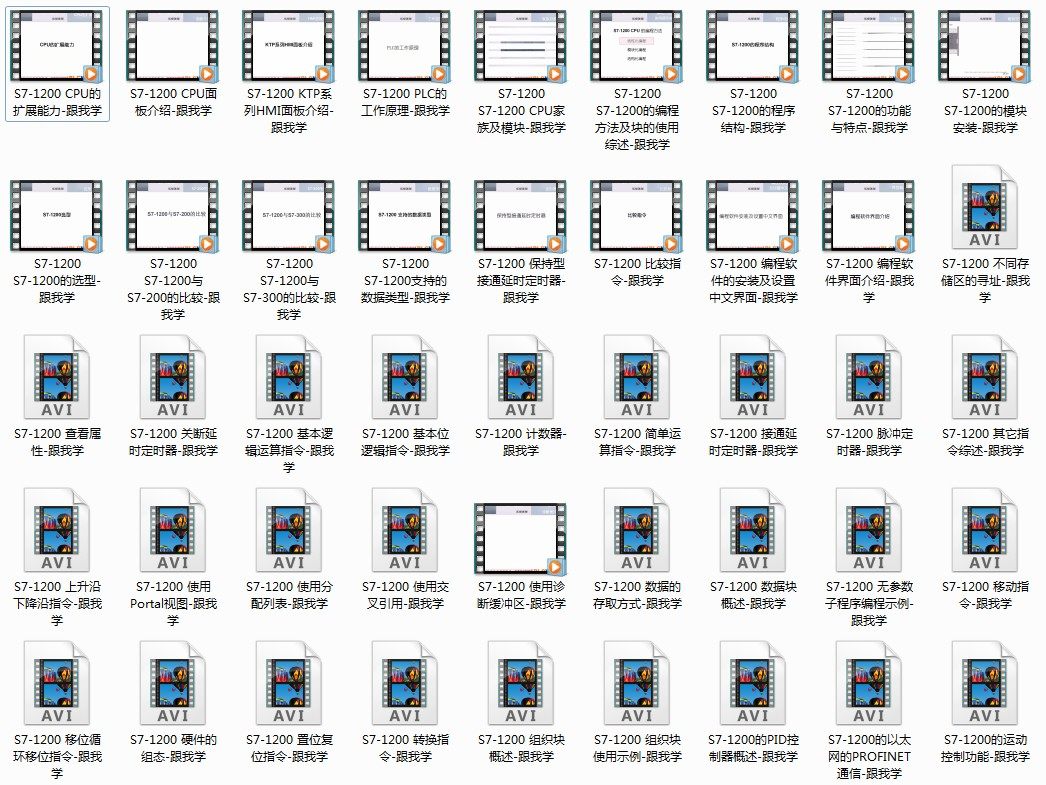

    送S7-1200编程视频教程截图:
