液压与气动传动PLC实训台BC-TMYQ181大专中专大学实验室试验教学

本公司可按用户要求定制定做产品。

图片仅供参考，以实际物品出货为准

一、概述

透明液压与气动PLC控制综合实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，我公司液压PLC控制与气动PLC控制实训设备的优点，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。

液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。气动实训与液压实训电气主控单元配备2套PLC控制与2套继电器控制，简单实用。

二、实验台组成

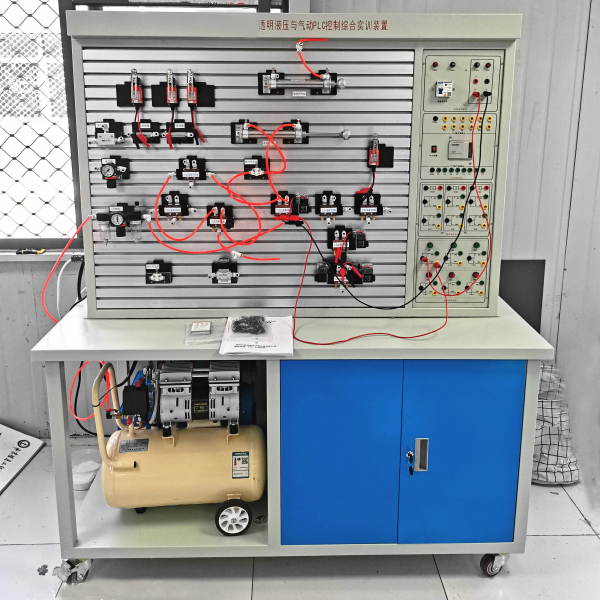

实训系统采用“二合一”双面结构，即一张实验桌可供两组四位学生分别进行气动实验与液压实验，也可以双面同时进行气动液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。

该实验台为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1；气动实验PLC控制模块1套；低噪音空压机1台；液压实验元件1套，液压实验PLC控制模块1套；液压实验泵站1台。（计算机根据学校要求另行配置）

本实验系统采用专用独立液压实验泵站，配直流电机无级调速系统，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。配有油路压力调定功能，可以调定输出压力油的安全工作压力。配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

利用此套实训设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，也可综合地进行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，以及气-电-液综合控制等。

液压透明主要技术参数：

一、主要技术参数

1、电源：AC220V允差±l0%，50Hz；

 2、直流电源输入AC220V  输出DC24V/3A

2、装置容量：≤1kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、外形尺寸：1500mm×800mm×1750mm

6、液压泵站：

（1）系统额定压力0.8MPa；

（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量

     齿轮泵：额定流量6L∕min，压力2.5 MPa；电机：功率450W，调速范

     围0－1500r/min，外型尺寸：530mm×350mm×400mm

  （3）油箱：公顷容积30L；附有油温液位计、过滤器、空气滤清器、耐震压

       力表，

7、液压元件：

采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配

有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，

而且采用透明软管，可清晰直观看见油路的流动，不漏油。

    8、电器控制单元：

  （1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继

       电器输出。

  （2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮

       模块，液压元件独立模块等。

    9、电磁换向阀：DC24V  .吸力3mpa

二、主要特点

1、液压传动与PLC控制综合实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。

3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

4、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。

5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。

6、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比

较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

三、透明液压PLC控制基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、压力调定回路。

4、用行程开关控制的顺序动作回路。

5、用减压阀的减压回路。

6、串联液压缸的同步回路。

7、进油节流调速回路。

8、回油节流调速回路。

9、调速齿轮泵的换向调速回路。

10、调速齿轮泵和调速阀组成的复合调速回路。

11、流量阀短接的速度换接回路。

五、透明液压PLC控制实训装置清单

气动主要技术参数：

一、主要技术参数

1、输入电源：220V．允差±l0%，50Hz；

2、装置容量：≤1kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、外形尺寸：1500mm×800mm×1750mm

6、无油静音空气压缩机：工作电源：AC220V；电机功率：780W,公称容量165L/min,额定输出气压0.7Mpa

    7、PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入/8路继

       电器输出。

8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮

模块，气动元件独立模块等。

二、主要特点

1、气动传动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放气动元

件等。

3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将

元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回

路搭接采用快换接头，布局灵活，拆接方便快捷。

4、采用静音空压机，为实训室提供一个较好的实训环境。

5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流

24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控、组

态软件等控制功能。

6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

7、该装置集各种真实的气动元件，传统继电器控制、先进的PLC自动控制与PLC编程及监控技术于一体，功能强大，适应范围广。

三、气动基本实训回路

1、双作用气缸的换向回路

2、双作用气缸单向调速回路

3、双作用气缸双向调速回路

4、速度换接回路

5、缓冲回路

6、二次压力控制回路

7、高低压转换回路

8、计数回路

9、单缸单往复控制回路

10、单缸连续往复动作回路

11、多缸顺序动作回路

12、双缸、同步动作回路

13、卸荷回路

 14、或门型梭阀的应用回路

四、气动PLC控制实训装置配置清单
