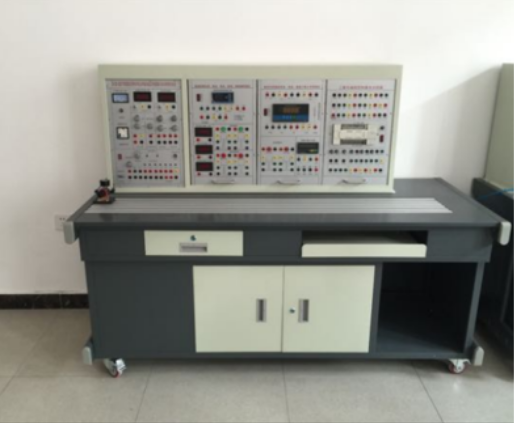

BCZC-GYCGQ22A工业级传感器组件检测实训成套系统

一、总体要求和概述

       本实训装置是将工业传感器、工业模型有机结合的新一代传感器应用技术及实训设备，可以使学生在校期间了解并认识现代化生产中测试与控制的实际情况

1、传感器能与主机相连，可通过二次仪表或其它转换电路。

2、传感器包含以下清单中的至少15种常用种类，但不限于以下清单，

二、基本技术指标

1、工作电源：单相三线，AC220V±5%，50Hz

2、安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护

3、额定功率：≤0.5kW

4、环境温度：-10℃～40℃

5、相对湿度：≤85%

6、外形尺寸：1600×800×1386mm

三、实训单元

实训单元包括传感器、气缸运动单元、直线轴运动单元，实训单元可根据实训项目自由组合、任意更换。学生可以方便地利用迭插导线进行实训。

1、压力传感器单元：含压力传感器、机械式压力表、气压接头等

2、超声波传感器单元：控制主板（带液晶显示）、超声波传感器、反射板

3、电容传感器单元：含欧姆龙电容传感器、信号调理单元

4、电感传感器单元：含电感传感器、信号调理单元

5、接近式传感器单元：含欧姆龙接近传感器、信号调理单元

6、光电式传感器单元：含欧姆龙光电传感器、信号调理单元

7、材料分拣单元：含亚德客的磁性开关、气缸、电磁阀

8、直线轴运动单元：含直流电机、丝杠、调速板

四、技术参数

1、电压表：DC0～200V，分2V，20V，200V三挡，三位半显示，精度0.5级

2、电流表：DC0～5A、0～2A、0～200mA，三位半显示，精度0.5级

3、PID 智能温控仪表：输入信号：PT100热电阻、K型热电偶，输出模拟量信号：4～20mA、

4、开关量信号智能传感器数显表：输入模拟量信号：4～20mA、0～10V，输出模拟量信号：4～20mA、开关量信号

5、智能计数/计米表：输入脉冲信号：方波、正弦波 5≤H≤30V、0≤L≤2V 上升沿触发，输出类型：继电器触点输出

6、热电偶传感器：室温～120℃

7、PT100热电阻传感器：室温～120℃

8、压力传感器：300kPa

9、电容传感器：量程40mm

10、电感传感器：量程10mm

11、磁性开关：量程10mm

12、旋转变压器：励磁电压60V，频率400Hz，变比0.56，单相电源

五、实训项目

1、热电偶传感器PID温度控制实训

2、热电阻传感器PID温度控制实训

3、压力传感器智能仪表控制实训

4、电容式传感器利用性能检测实训

5、电感式传感器利用性能检测实训

6、接近传感器利用性能检测实训

7、磁性开关利用性能检测实训

8、电容式、电感式、接近型传感器及磁性开关综合应用（控制实训）

9、光敏传感器温度控制实训

10、超声波传感器实训

11、光电式传感器实训

12、编码器智能仪表控制实训

13、旋转变压器智能仪表控制实训
