BCLG-115C型机床电气培训考核装置

设备概述：

          BCLG-115C型机床电气培训考核装置能够开展多种机床电气控制线路的维修。此外它还提供了全方位真实的机床电气故障排除的技能训练，可以人为的设置故障点，仅通过网络切换就可以设置相应的故障点，有效地提高了学生对机床设备的维修技能。本系统外形美观，操作方便，直观性强，教学更加形象生动，更接近工业现场化，适合维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

BCLG-115C型机床电气培训考核装置设备优点：

1、占地面积小，外形美观。

2、直观性强，通过操作可熟悉了解机床的电气线路。本系统电气部分的操作能实现四合一机床各种运动控制，它包括：X62W型万能铣床、CA6140型普通车床、Z3040型摇臂钻床、M7120型平面磨床的各种运动控制。

3、电气控制线路的元器件都采用实际工业机床上应用的电器件，都装在面板上，且都有相应的测试点，方便接线及故障考核检测线路操作。

4、可以人为的设置故障点，仅通过网络就可以设置相应的故障点。通过上位机控制故障点的设置及故障点的考核成绩评分统计。

5、电气控制线路设计考虑周全，具有多种位置开关的断路及短路保护。

设备特点：

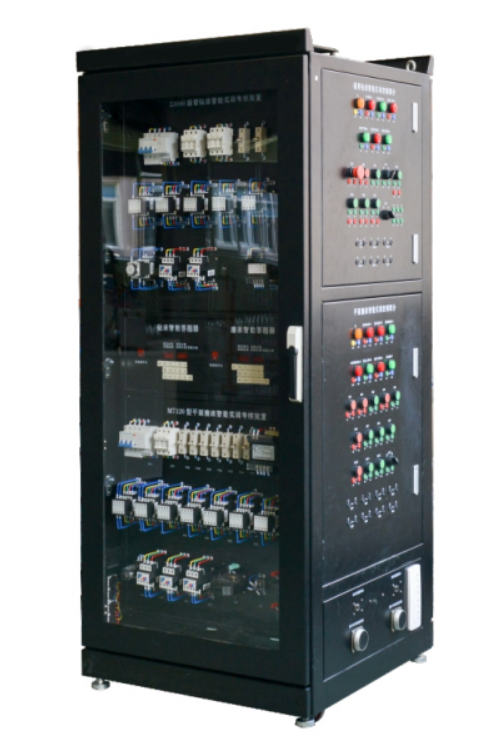

1、实训柜：BCLG-115C型机床电气培训考核装置把四种常用典型的机床线路组合在一个控制柜内，这四种机床分别为X62W型万能铣床、CA6140型普通车床、Z3040型摇臂钻床、M7120型平面磨床，该控制柜的结构设计合理紧凑。实训柜是一个可以实现四面操作的立式柜，外部用有机玻璃材料构成，在运行时，关上柜门，可以直观内部操作。控制柜内部壁为1.5mm冷轧钢板，结实牢固、美观大方。控制柜设有四个方向轮和四个固定调节机构，便于移动和固定。形状似长方体结构，造形美观大方。控制柜内安装各种机床的电气操作区面板、机床电气线路元器件布线区、机床转接模及网络化智能型考核鉴定管理系统。

2、操作按钮及机床动作指示系统-铣床和车床的电气操作区面板安装在控制柜右侧面。钻床和磨床电气操作区面板安装在控制柜左侧面。两侧侧门可以敞开120°，分别与正面和背面平直可以在操作时方便观察继电接触控制区和电动机面板的动作。面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

3、机床电气线路元器件布线区-正面为车床和铣床的机床电气线路元器件布线区面板。背面是钻床和磨床的机床电气线路元器件布线区面板。面板上装有低压断路器、直插式保险丝、交流接触器、热继电器、控制变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况，且都有相应的测试点，方便接线及故障考核检测线路操作。

4、故障考核系统可设置有16个开关，其中K1到K16用于故障设置。界面与上位机电脑连接，可随意设置故障点进行故障考核。在试验中可以由指导师设置故障，由学生来检测、测试，查出故障的所在。在实验时，可通过面板上测试点，以及接触器的常开、常闭触点，来检测。

设备基本组成：

1、输入电源：三相四线380V±10%   50HZ

2、工作环境：温度-10℃―﹢40℃，相对湿度＜85%（25℃），海拔＜4000mm

3、整机消耗视在功率：≤ 1 KVA；

4、装置尺寸：800×850×1800mm
