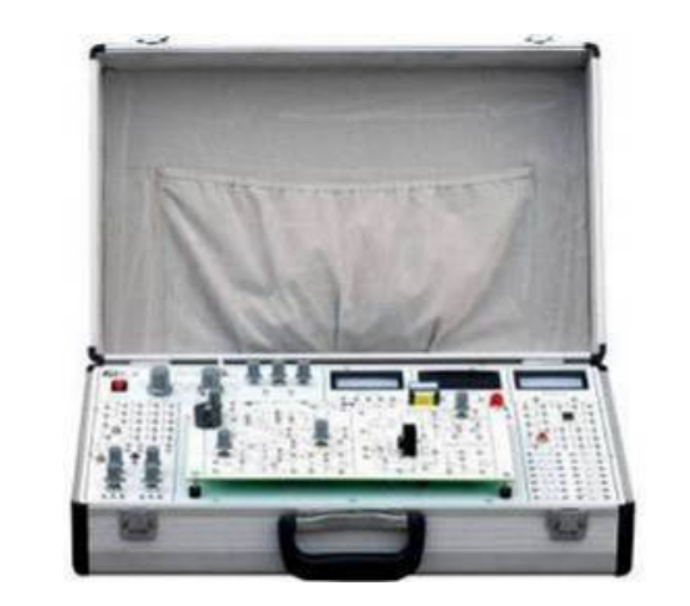

BCLGY-DL07B型模拟电路实验箱

设备概述

        BLCY-DL07B型模拟电路实验箱采用选用优质高强度PCB材料作基板、铝合金外框搭配天然绿色硬质塑料，外观优美大方；该产品是模拟电路、电子技术基础以及课程设计的基本实验教学仪器，它是根据各个学校的老师对电子教学要求以及现代教学特征来量身制作的，产品性能稳定、可操作性强，能很好的带学生‘入门’，其到了培养和增强学生动手能力、分析能力，是高等学院、职业学院、中专学校的理想教学设备

设备技术指标

1．环境温度：-5℃～40℃

2．相对湿度：≤85%(25℃)

3．整机功耗：30W

4．外型尺寸：510×320×110mm

5．电源输入：AC220V±10%

6．电源输出：DC ±12V/1A、±5V/1A各一路；；AC  50Hz  6V、9V、12V、15V/0.2A ； AC双12V/0.2A各一路

7．信号源：函数发生器：输出波形：方波、三角波、正弦波及可进行幅度、频率、占空比的调节；幅值：0～500mV、0～12V、两档连续可调；频率范围： 分六档1HZ～10HZ、10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ、100KHZ～1MHZ。

8．表头部分：直流数字毫安表(0.5级)量程：0-2000mA；数字直流电压表量程：0-30V；直流电压表量程： 0-15V
