采用全新方案设计。批量生产，大量现货。编码器国产精密轴承，光学元器件全部日本原装进口的，线1.5米。

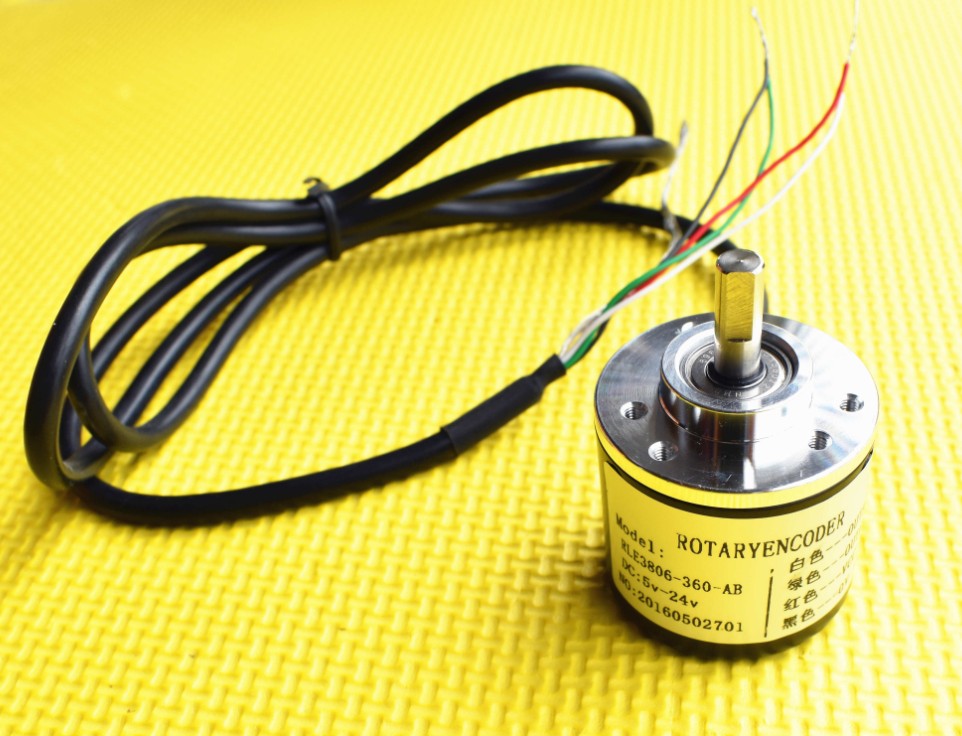

型号：编码器R38-06--增量型旋转编码器，AB两相，通过旋转的光栅盘和光耦产生可识别方向的计数脉冲信号。

AB两相增量型光电旋转编码器，100脉冲，200脉冲，360脉冲，400脉冲，600脉冲，脉冲信号，DC5-30V宽电压供电，机械转速5000转/分，频率30KHZ.增量型旋转编码器，AB两相。通过A相与B相之间的90°相的产生可识别正反转方向来完成加减计数脉冲信号。

标准配1.5米电线，如有加长需要的用户可给店家协商。购买时请备注需要多少脉冲数及输出方式。(自动拍下，本店默认为360脉冲NPN集电极开路输出的发货)

尺寸：编码器主体尺寸：φ38mm；轴φ6×15mm；轴外平台为：高5mm，φ20mm；固定孔为：M3螺丝，3个安装孔在30的圆上，另3个安装孔在28圆上；侧出线。

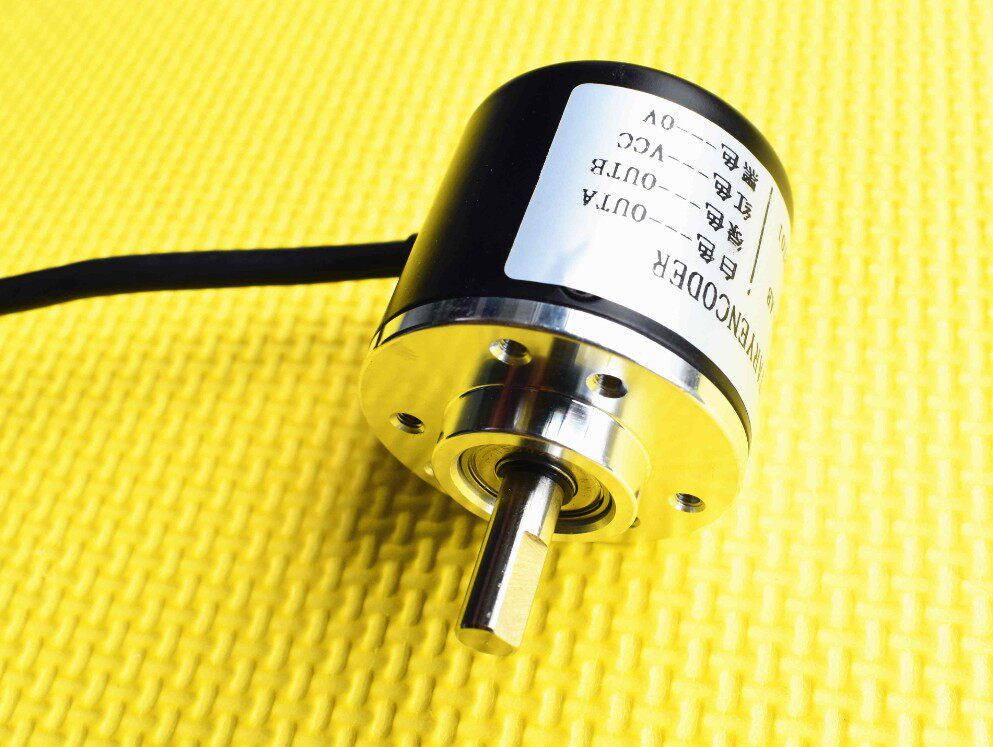

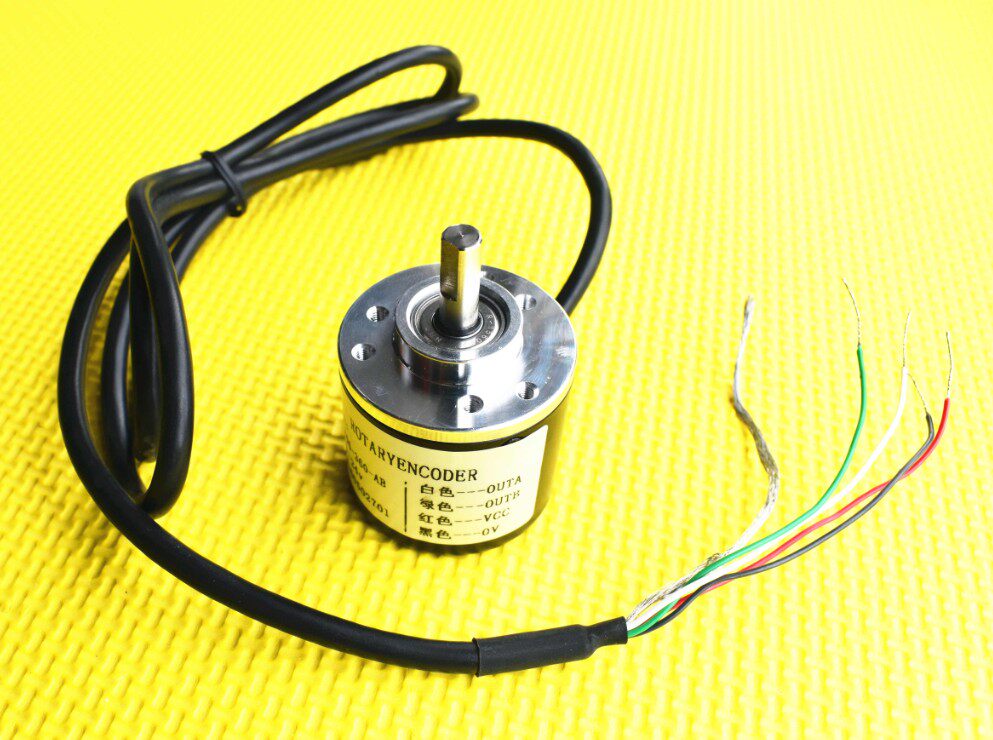

接线方式：白=A相，绿=B相，红=Vcc正电源，黑=V0地，（具体接线方法请按产品铭牌标识为准)。另有金属屏蔽网层抗干扰。

输出：AB两相输出矩形正交脉冲，电路输出为NPN集电极开路输出型，此种输出类型可以和带内部上拉电阻的单片机或者PLC直接相连，如51单片机或者三菱PLC(PLC的输入方式应为开关接到0V起作用)，注意：如果编码器不接到设备上无法直接示波器示波(集电极开路输出在没有上拉电阻的时候，是没有电压输出的)如要示波请在AB两相输出上加上两个上拉电阻；

用途：用于测量物体的旋转速度、角度、加速度及长度测量。

使用范围：适用于各种位移变化测量的智能控制、全自动定长自动铡皮机、钢筋定长裁剪控制器、民用的测身高人体秤、大学生比赛用机器人等。

特点：具有体积小、重量轻，安装方便，性价比极高的显著优点。

注意事项：

1:编码器与轴不要刚性连接,使用弹性连接器.光电式编码器属于高精密传感器,安装时严禁敲击.
2:请不要将编码器输出线与动力线等饶在一起或同一线槽输出,也不可放在配电盘附近。
3:接线错误会省坏内部电路,配线时,请按编码器标签接线,检查无误后开机。

4.A相与B相输出线一定不要直接接VCC，否则，会烧输出三级管。
