PLC考试机山东省2024春季高考技能测试机电技术类专业实操部分考核平台XK-JNT1

一、设备结构

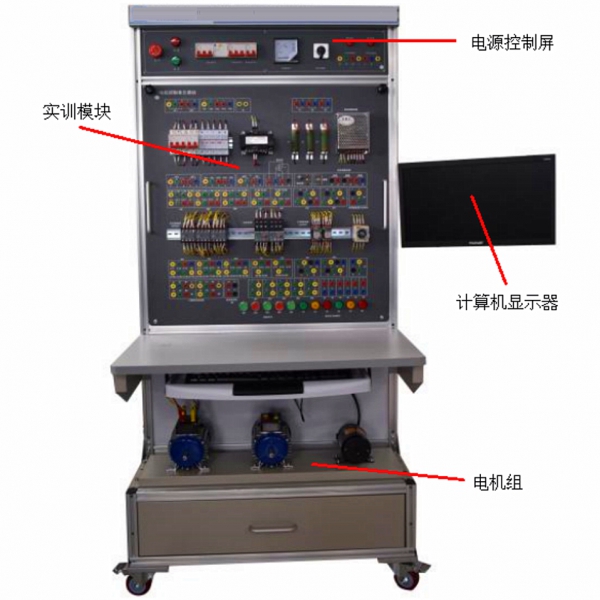

      机电技术技能实训考核装置由电源控制屏、PLC单元模块、电机控制单元模块、家用配电单元模块、网孔板、电机组等构成，不含电脑及显示器，其结构如图1所示:

                                   图1

二、电源控制屏

       装置的电源采用三相五线交流电源，具有漏电保护;具有急停按钮、电源指示灯和供电指示灯;具有电源电压指示;提供1路三相电源输出,带自动空气开关控制;提供1路单相电源输出，带自动空气开关控制。

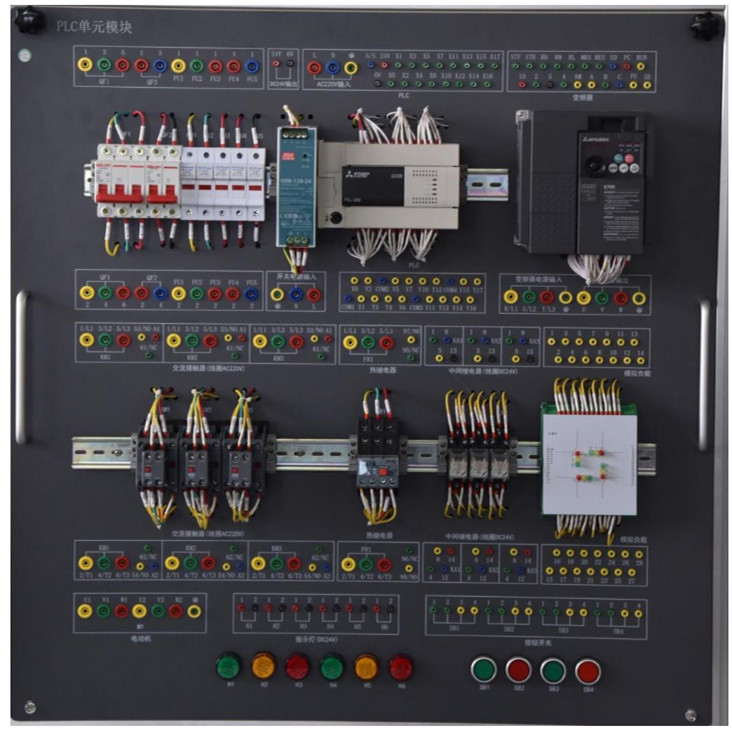

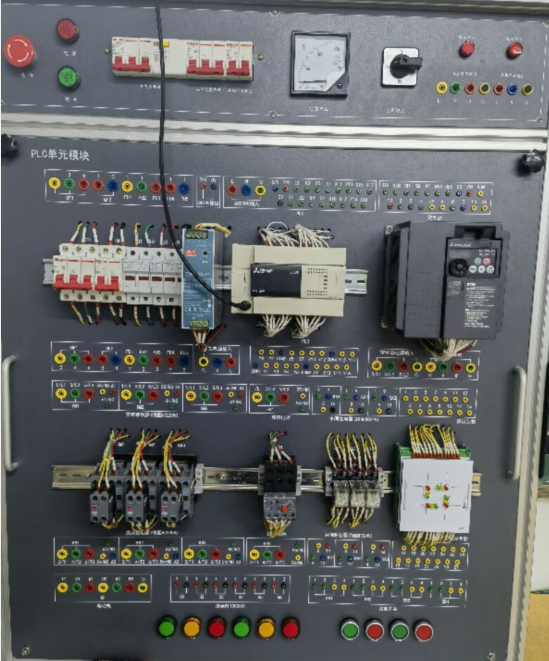

三、PLC单元模块

1.概述

      PLC单元模块包含断路器、熔断器、DC24V开关电源、三菱FX3U-32MR PLC（可定制用西门子PLC）、三菱FR-E740变频器（可定制用西门子变频器）、 交流接触器、热继电器、中间继电器、可插拔式模拟负载模块、按钮开关.指示灯等电气元件，所有电气元件的引线全部转接到安全插孔上。挂箱内部具有自动

智能巡线系统,可自动检测外部接线的正确性。

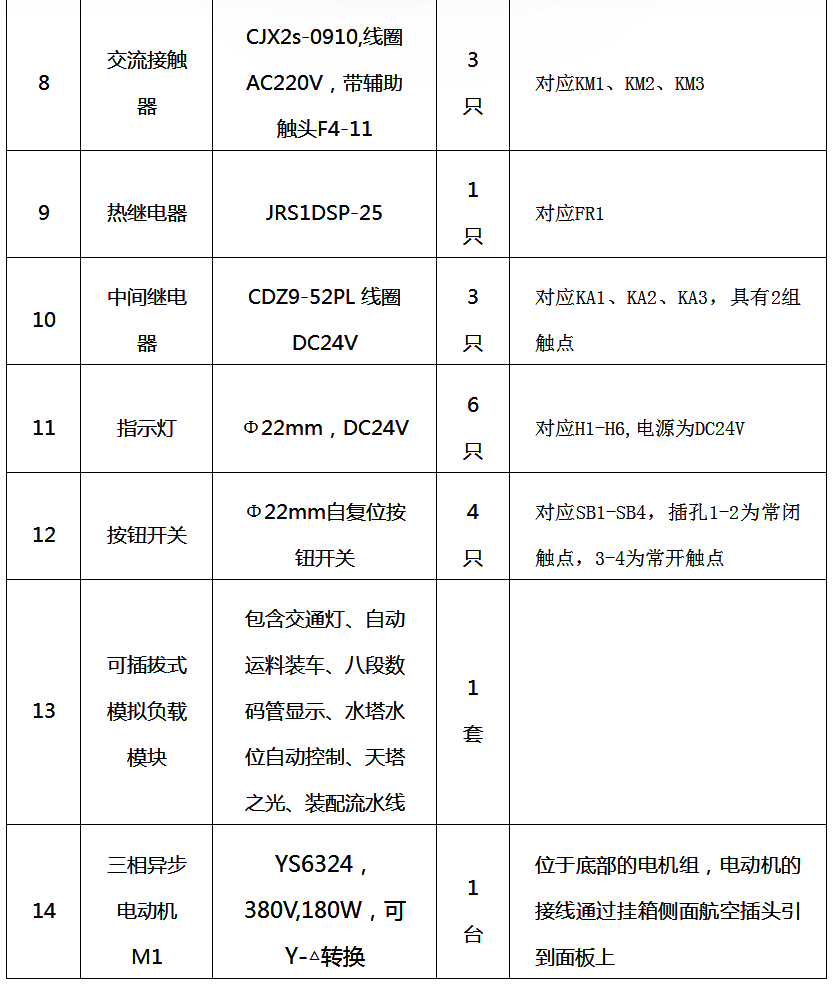

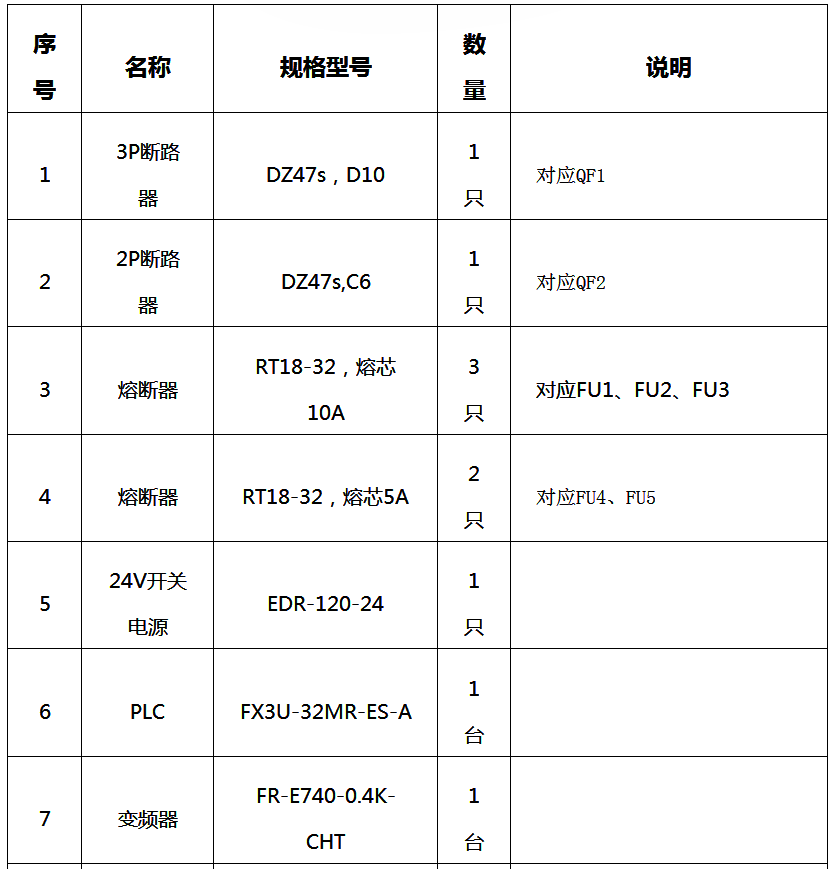

2、配置清单

3、附件:三菱PLC编程电缆、数字式万用表(UT39A+ )等。

4、软件版本:

PLC编程软件: GX Works2

赠送PLC编程视频教程资料：

升级增加85G容量PLC高清视频教程的下载链接中的文件夹：

文件夹里面内容的部分截图：

工程例程：
