BC PLC3U三菱PLC实验箱

三菱PLC实验箱型号BC-PLC3U 插拔接线连线

可以定制其它PLC，联系客服.

外形尺寸：530X370X210mm

图片仅供参考

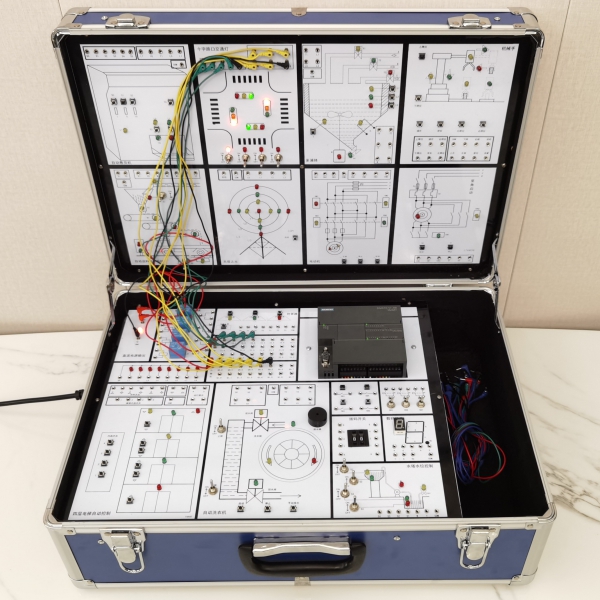

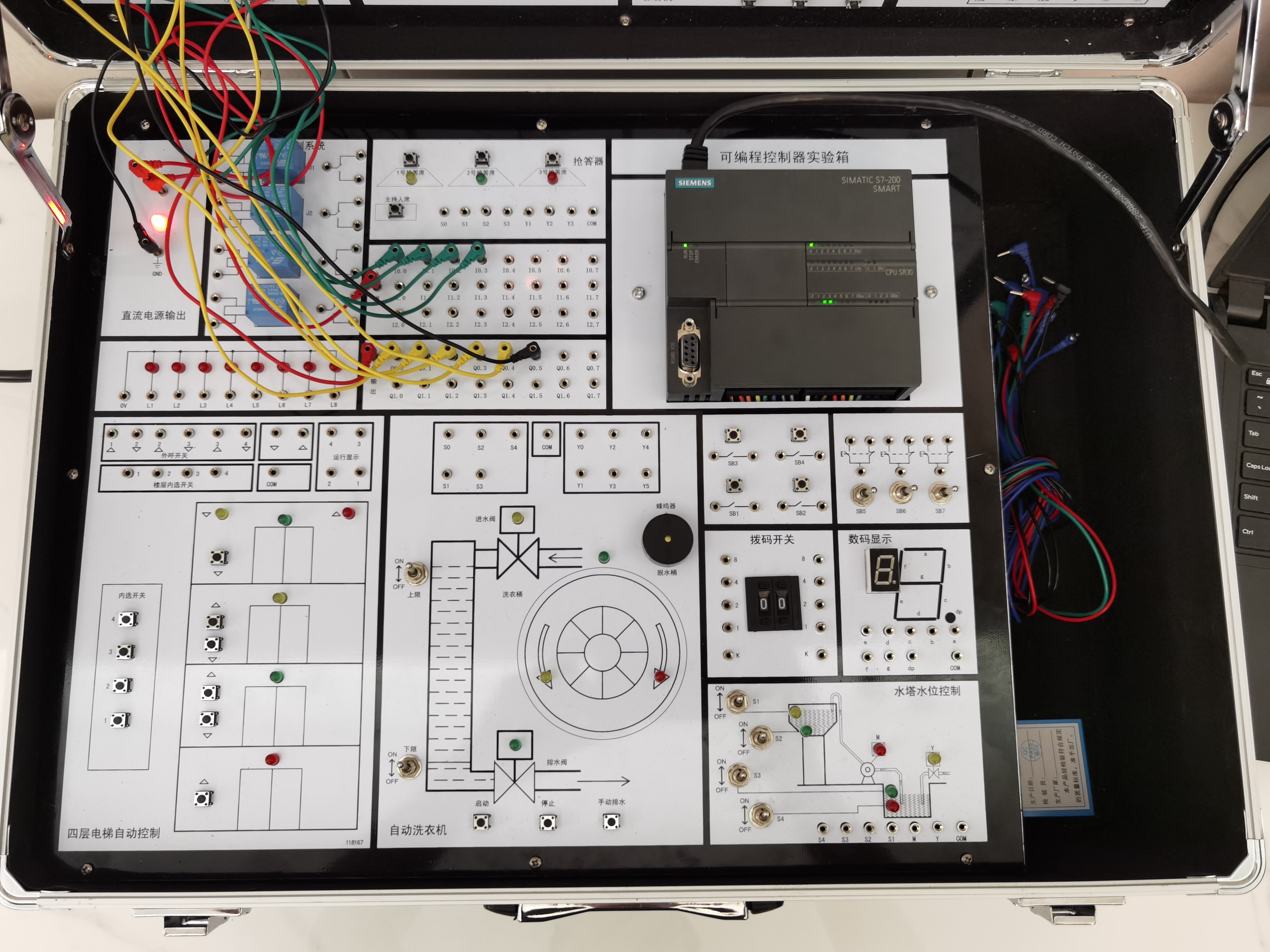

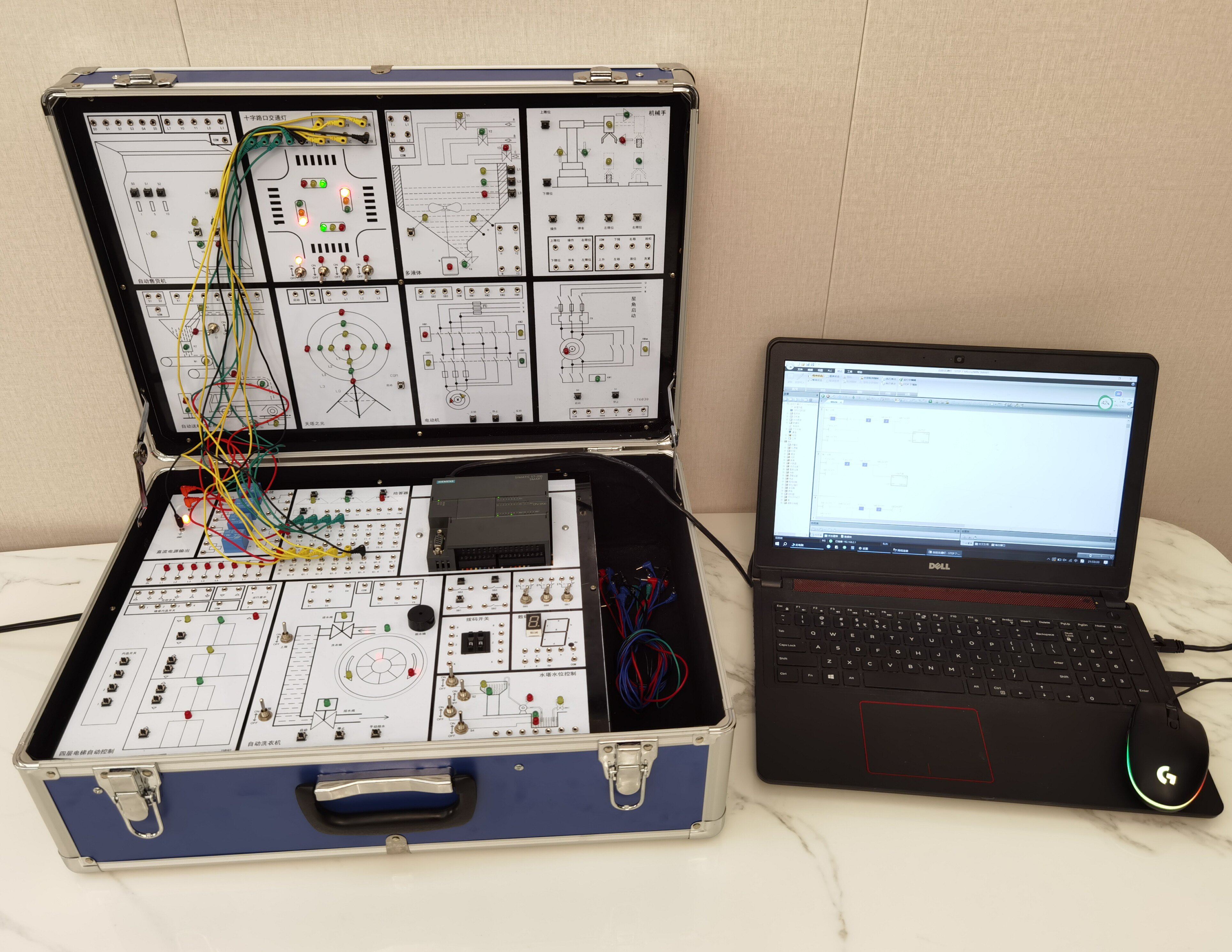

下图是西门子200SMART PLC实验箱：

一、产品特点

（1）可编程控制器实验箱是我公司根据当前教学需要开发出的实验箱。该实验箱将实验模块集中在一块板上，实验模块比以往的实验台设计更加紧凑、合理，实验项目也更加丰富。

（2）该实验系统的实验项目由基本的指令实验，基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

（3）在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。

（4）该实验箱是我公司首次采用主机和实验模块分离模式，可以方便的更换主机。

（5） 实验箱配有实验指导资料,连接线等附件,免费提供软件及实验程序。

配 三菱FX3U PLC   ,,,,可定制其它品牌PLC，联系客服询价, 图片仅供参考:

二、技术性能

1、输入电源：AC: 220V 50HZ

2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)

3、主机：标配 三菱FX3U PLC，带编程电缆。( 也可以定制其它品牌型号的PLC，联系客服询价）

4.  实验连接线

5.  电源线

6.  实验软件

7.  实验参考程序

8.  实验指导书

三、实验内容

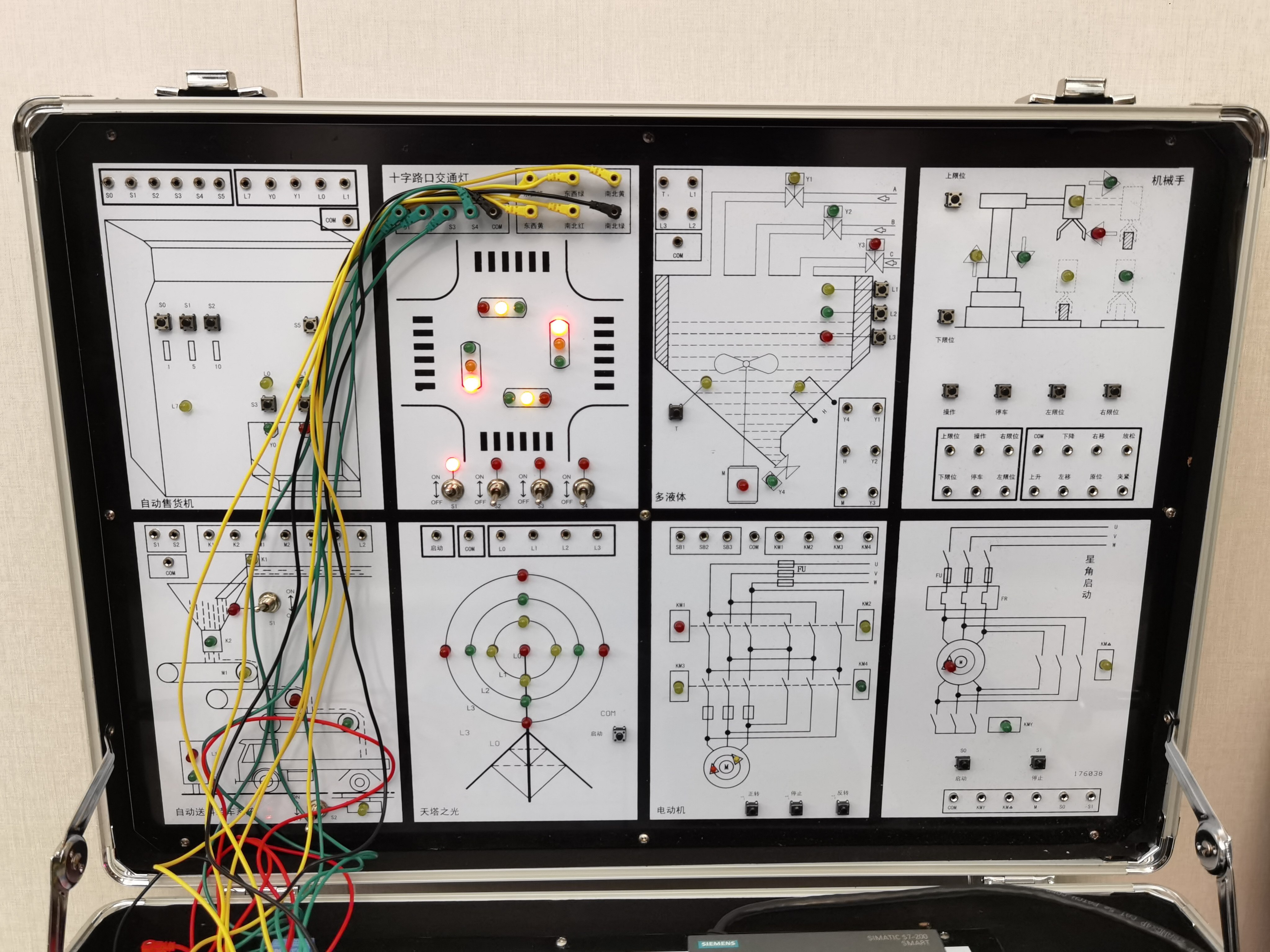

可完成以下模拟实验项目：

   1、天塔之光

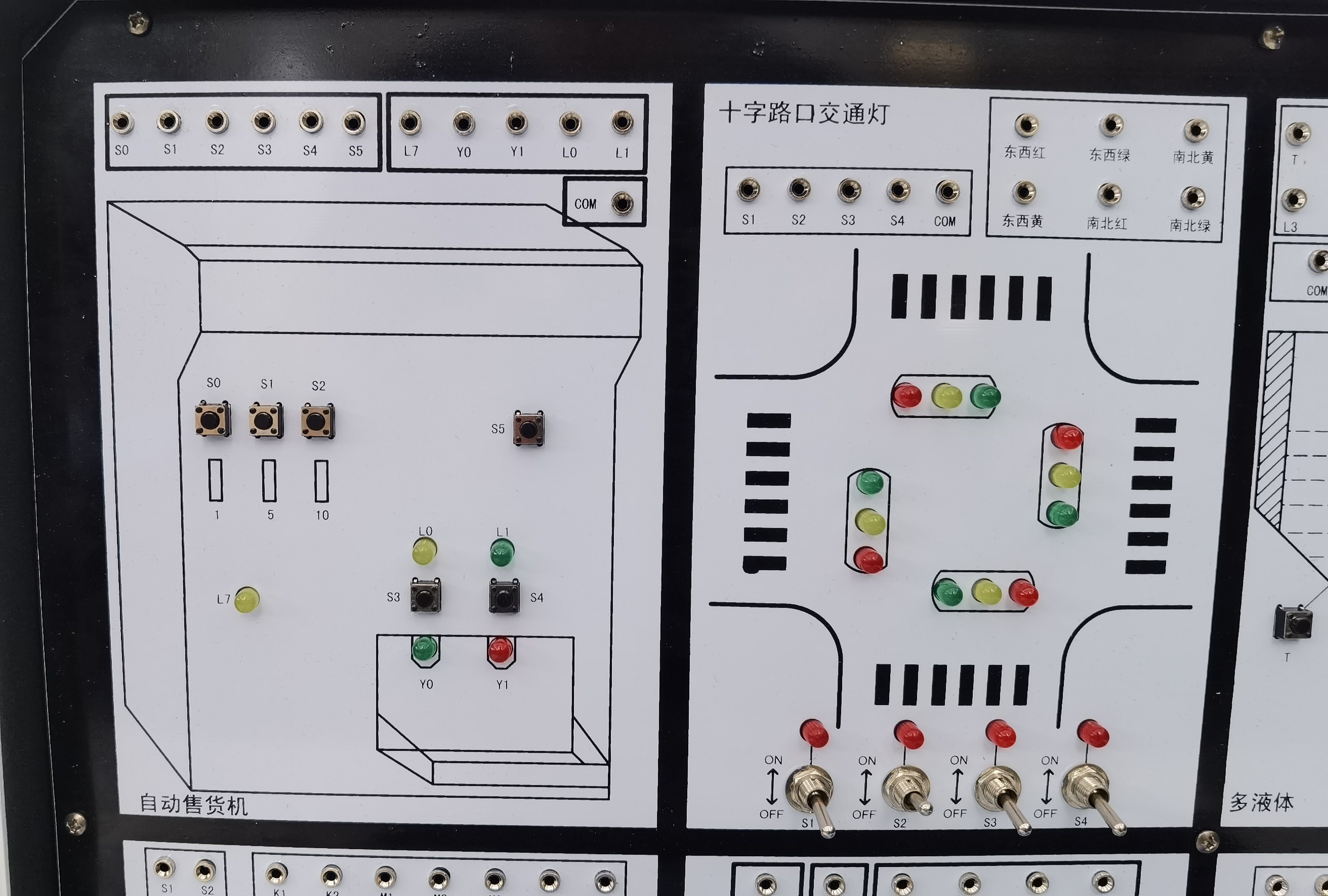

   2、十字路口交通灯

   3、多液体

   4、水塔水位控制

   5、机械手

   6、LED数码管控制

   7、自动送料装车系统

   8、自动售货机

   9、四层电梯自动控制

   10、自动洗衣机

   11、抢答器

   12．电动机正反转控制

   13．电动机星角启动控制

   14.  拨码开关实验

三菱PLC实验箱配合指导书可撑握下列指令的应用,清单如下：

基本指令

1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电路块与指令10.电路块或指令11.定时器指令12.计数器指令

功能指令:

1 空操作指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7. 锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定时器指令13. 可逆计数器指令14. 通道数据比较指令15. 数据传送指令16. 数据求反传送指令17.置位进位位指令18. 复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23. 十进制数转换为二进制数指令24. 二进制数转换为十进制数指令25. 译码指令26. 编码指令等。

实验箱配有实验指导资料,连接线等附件,免费提供软件及实验程序。

赠送85G容量PLC高清视频教程的下载链接中的文件夹：

文件夹里面内容的部分截图：

工程例程：
