BCGZ12型两用电工PLC实训台

两用电工PLC实训台 BCGZ12西门子1200编程培训实验维修考核装置教学仪器

可以按用户要求定制定做。

    珠海博成是一家自动化技术实训设备生产企业专业生产plc培训设备，从事plc学习培训，三菱PLC培训，欧姆龙plc培训，西门子plc培训，plc自动化培训，PLC编程培训，工业机器人编程培训等课程，学习plc编程采用学习考试制度能不断巩固学员的学习情况，成绩优异者可直接参与我司的服务项目，plc编程与应用让你出来就是经验丰富的plc编程工程师。可编程序控制器（也称PLC）是以微处理器为基础，综合了计算机自动控制和通信等技术的一种新型通用工业控制装置，是现代工业自动化领域中典型的自动控制实训平台，如可编程控制器应用技术、变频器应用技术、触摸屏应用技术、工业网络通讯应用技术等。该实训装置充分考虑了目前国内实训教育装备系统的现状及发展趋势，充分考虑学生和培训人员的特点，强调突出学生和培训人员的动手能力。实训室支持开放式实验教学与设计性实验开发及网络控制，特别适合当今教育教学和实验设计及工程技术培训。使用于机电类专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频器调速技术》等课程的教学与技能实训。通过实验使学生加深对理论课程的理解，提高学生的分析和应用能力。PLC实训主要面向机电一体化技术、机械制造及自动化、电气自动化专业学生开展实训，承担了可编程序控制器原理与应用、变频与调速技术、机电一体化技术与系统等课程的实验、实训和课程设计。PLC实训平台可以形象、直观地进行可编程控制器的基本指令练习以及多个典型工业控制过程的模拟。通过这些实训使学生掌握可编程控制器的基本知识和基本技能，掌握PLC程序设计、运行、调试、维护的方法，能在工业控制现场的安装、调试以及根据控制要求完成PLC的程序编制与调试。珠海博成弘扬大国工匠精神, 发展职业教育,应用教学设备,为企业培养高技能人才,PLC实训室设备是配合《PLC控制系统设计与应用》这门课程项目化教学而改建的，该实训室为理实一体化实训室，有资料查询区、讨论区、实际操作区，完全满足基于工作过程的项目化教学要求。通过学习情境的学习，学生能够根据控制要求正确选用PLC，会用梯形图设计PLC程序，能根据工艺要求进行小型PLC控制系统设计与改造。PLC实训室设备适用于《PLC控制系统设计与应用》、《电气控制与PLC应用技术》等。专业生产: PLC实验箱、PLC学习机、PLC实训台、PLC实训考核装置、PLC可编程控制器实验装置、PLC可编程控制实验及单片机开发系统综合实验装置、PLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置、PLC可编程控制系统、微机接口及微机应用综合实验装置、PLC可编程控制器实验装置（功能增强型）、PLC可编程控制实验及单片机开发系统综合实验装置（功能增强型）、PLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置（功能增强型）、PLC可编程控制系统、微机接口及微机应用综合实验装置（功能增强型）、PLC可编程控制器、变频调速综合实验装置（网络型）、网络型PLC可编程控制器实验装置、网络型PLC可编程控制及单片机实验开发系统综合实验装置、网络型PLC可编程控制器、单片机开发系统、自动控制原理综合实验装置、网络型PLC可编程控制器、微机接口及微机应用综合实验装置、网络型PLC可编程控制器、变频调速及电气控制实验装置、网络型PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实验装置、网络型PLC可编程控制器、变频调速、电气控制及微机接口与微机应用综合实验装置、PLC可编程控制实验装置、网络型PLC可编程控制实验装置、单片机开发应用技术综合实验装置、单片机开发综合实验装置、计算机组成原理、微机接口及应用综合实验台、网络接口型单片机·微机综合实验开发装置、自动控制·计算机控制技术·信号与系统综合实验装置、网络型PLC可编程控制器综合实训装置、变频调速技术实训装置、工业自动化综合实训装置。

一、电工实训概述
 电工PLC实训考核装置（双组型）主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、plc触摸屏编程学习、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

5、外形尺寸：1700*700*1650mm.
三、 PLC实训部分的配置说明如下：

PLC、彩色触摸屏、PLC编程电缆、触摸屏与PLC通讯电缆、开关电源、漏电开关、步进驱动器、步进电机、丝杆滑台及刻度尺、接近开关、温度传感器、变送器、干烧型电加热器、固态继电器、变频器、三相电机、旋转编码器、传动轮、电机与编码器支架、称重传感器、重量变送器、伺服驱动器、伺服电机、伺服接插件及电缆、刻度盘、指针、流量传感器、流量控制阀、气动套件、5口交换机、指示灯、按钮 、电阻、接触器、继电器、光电开关、电压表、报警器、按钮盒、接线排、线槽、卡轨、线鼻子、电线 、电源线、线号、标识、标签、电工杂件、PLC和触摸屏的编程软件、图纸、程序、软件光盘视频资料、学习指导技术支持质保期3年。

要求

1、 采用原装西门子1200 PLC DC/DC/DC

2、 采用原装西门子触摸屏， 触摸屏 + 按键，显示屏TFT 真彩液晶屏，64K 色，分辨率（宽 x 高，像素）480 x 272，功能按键（可编程）4个，用户内存10 MB，变量800，画面数100，PROFINET以太网口1个

3、 变频器定长控制：变频器、三相电机、旋转编码器、传动轮、三相电机与编码器安装在同一个不锈钢支架上， 组成定长闭环控制。三相电机采用美特电机型号：21 K6A

4、 电加热器：采用干烧型的，不能用烧水式的加热方式。干烧式铝制加热块80X55X20MM，固定在实训台里面加热。电压220V, 功率100W，耐压值：1800V/S。绝缘值：200MΩ。电加热器带有耐高温隔热板，间隔20mm，整个固定在网板上面。

5、 丝杆滑台：生产厂家博成，外形尺寸280X40mm，有效行程210mm, 支架采用全不锈钢一次成型，拉丝发亮处理。丝杠：不锈钢T8， 螺距2mm，导程8mm 。螺母双切边T8黄铜螺母，滑块带指针。接近开关支架与本支架是一体的。带有刻度尺。

6、 步进电机：采用日本信浓电机STP-43D1034。1.8度/STEP。2.1Ω。 电机体积42X42X34mm, 轴长20mm, 轴径5mm。

7、 变频器：FURUN ,型号VF100-2004,额定功率400W。带操作面板，面板带有旋钮，输入：1PH 220V  50/60HZ。输出：3PH 220V 0-400HZ，尺寸142X86X112mm

8、 触摸屏与PLC与电脑可以全部用网线联网通讯。

9、 伺服系统：台达伺服驱动器100W、功率100W,输入220-230V 1PH 50/60HZ 0.69A,输出110V, 0-250HZ, 0.9A,尺寸155X161X60mm。。台达伺服电机100W,  功率100W,输入VAC110,输出3000r/min,0.32Nm,  0.9A,尺寸125X39X52mm

10、 按钮盒尺寸60X60X490mm,  固定在网板上，上面布置有声光报警器、光电开关、指示灯、启动按钮、停止按钮、急停按钮、电压表

11、 伺服电机必须固定在尺寸为75X45X2mm的不锈钢安装座上面，伺服电机轴上需要安装一个内径18mmx外径80mm的刻度盘，并配有12X60mm不锈钢指针指示。

12、 另送有学习电工技术的电工技能与实训仿真教学系统软件，在软件中可以学习：电工基本常识与操作、电工仪表、照明电路安装、电机与变频器、低压电器、电工识图。在软件里面可以进行电动机控制的看图接线模拟仿真包含：1.三相电机带过载保护的运转控制 、2．三相电机联动控制、行程控制 、3．自藕降压起动三相电机控制 、4．接触器Y/△启动三相电机控制、 5．时间继电器Y/△启动三相电机控制 、6．三相电机机械制动控 、7．三相电机反接制动控制、8．三相电机能耗制动控制、9．接触器控制双速三相电机调速控制、10．电动葫芦控制、11．三相电机绕线式电动机起动控制、12．C620车床电气控制 、13．M7120平面磨床控制电路、14．Z535钻床电气控制电路、15．直流电动机调速控制、16．直流电动机制动控制、17．直流电动机正反转控制。可以将鼠标放到器件触点上观察各触点的名称及电路符号，将鼠标放到原理图中器件符合上可查看器件名称和作用，按照原理图中给出的先后顺序在实物图形中练接导线、接线是否正确会有提示，在电脑上布局接好线后，可以在电脑上模拟运行，合上电源开关，按动按钮进行运行操作。

13、 另送有电工照明及电力拖动实训仿真软件 ：1单极开关控制电路试验、2触摸开关控制电路试验、3感应开关控制电路试验、4声控开关控制电路试验、5单极开关串联控制电路试验、6单极开关并联控制电路试验、7单极开关混联控制电路试验、8白炽灯并联电路试验、9白炽灯混联电路试验、10日光灯控制电路试验、11单相电度表直接安装电路试验、12单相电度表间接安装电路试验、13 异步电动机手动单向运转控制试验、14异步电动机点动控制试验、15异步电动机自锁控制试验、16具有过载保护自锁控制试验、17异步电动机单向点动起动控制试验、18异步电动机两地控制试验、19异步电动机联锁正反转控制试验、20正反转点动起动控制试验、21双重联锁正反转控制试验、22自动往返控制试验、23电机延时启动控制试验、24自动顺序起动控制试验。

14、 PLC实训台必须带有配套实物的电气图纸和配套的程序,

15、  带有与PLC实训台配套实物的程序例子的高清视频讲解，必须是厂家自已录制的视频教程 , 是中文 ，内容至少包含：PLC触摸屏编程软件博图TIA软件的安装和授权视频教程、博图TIA软件下载1200PLC程序和触摸屏程序视频、编码器变频器定长控制程序讲解视频、编码器变频器定长程序监视控制视频、编码器变频器定长控制视频实录视频、步进控制PLC程序触摸屏程序讲解视频、步进控制操作控制实录视频、步进控制接线说明实录视频、称重 PLC程序触摸屏程序讲解视频、称重程序监视讲解视频、称重系统调试校准实录视频、流量程序讲解视频、流量接线实录视频、伺服控制程序讲解视频、伺服运行参数设置实录视频、台达伺服恢复出厂设置视频、气动程序讲解视频、气动电磁阀原理讲解视频。以上视频内容是打开光盘里面的百度网盘下载链接下载。

16、 本机具有接地保护、过流过载、漏电保护功能，符合相关的国家标准。

四、PLC实训部分的配置清单：

 五、电工部分的实验器材配置：

六、参考实物实验实训项目：

1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．日光灯线路接线训练
6．单相电度表直接安装接线
7．单相电度表经电流互感器安装接线
8．室内照明电路安装训练
9．配电板安装训练
10．交流负载电功率的测量
11．三相异步电动机直接启动控制

12．三相异步电动机接触器点动控制线路
13．三相异步电动机接触器自锁控制线路
14．三相异步电动机Y/△自动控制线路
15．用倒顺开关控制三相异步电动机正反转线路
16．接触器联锁的正反转控制线路
17．按钮联锁的三相异步电动机正反转控制线路
18．双重联锁的三相异步电动机正反转控制线路
19．三相异步电动机多地控制
20．工作台自动往返控制线路
21．三相异步电动机串电阻降压启动控制线路
22．三相异步电动机能耗制动控制线路

送电工技能与实训仿真软件：

  可以学习电工基本常识与操作、电工仪表、照明电路安装、

电机与变压器、低压电器、电工识图

1.三相电机带过载保护的运转控制

2．三相电机联动控制、行程控制

3．自藕降压起动三相电机控制

4．接触器Y/△启动三相电机控制

5．时间继电器Y/△启动三相电机控制

6．三相电机机械制动控制

7．三相电机反接制动控制

8．三相电机能耗制动控制

9．接触器控制双速三相电机调速控制

10．电动葫芦控制

11．三相电机绕线式电动机起动控制

12．C620车床电气控制

13．M7120平面磨床控制电路

14．Z535钻床电气控制电路

15．直流电动机调速控制

16．直流电动机制动控制

17．直流电动机正反转控制

电工照明实训仿真部分：

试验1: 单极开关控制电路

试验2: 触摸开关控制电路

试验3: 感应开关控制电路

试验4: 声控开关控制电路

试验5: 单极开关串联控制电路

试验6: 单极开关并联控制电路

试验7: 单极开关混联控制电路

试验8: 白炽灯并联电路

试验9: 白炽灯混联电路

试验10: 日光灯控制电路

试验11: 单相电度表直接安装电路

试验12: 单相电度表间接安装电路

电工电拖实训仿真部分：

试验13: 异步电动机手动单向运转控制

试验14: 异步电动机点动控制

试验15: 异步电动机自锁控制

试验16: 具有过载保护自锁控制

试验17: 异步电动机单向点动起动控制

试验18: 异步电动机两地控制

试验19: 异步电动机联锁正反转控制

试验20: 正反转点动、起动控制

试验21: 双重联锁正反转控制

试验22: 自动往返控制

试验23: 电机延时启动控制

试验24: 自动顺序起动控制

所有部件质保期3年。

  PLC实训台包括了所有的硬件、PLC编程软件触摸屏软件 、通讯、图纸、配套的触摸屏及PLC程序 及程序讲解视频教程、《PLC实训台使用说明书》，20多年经验的自动化工程师老师指导学习技术支持，学会为止，所有部件质保期3年。免费送视频资料，有空随时看都可以不限制，不需开通VIP会员，不需授权，不需权限，不需限时，不需在线学习上课。。。

     我们这些资料一直有效！免费更新！

     另送工控视频资料300多G，下载。

赠送《PLC实训台使用说明书》、《PLC实训台电气图纸》和PLC编程书：

 赠送西门子博图TIA编程软件和授权：

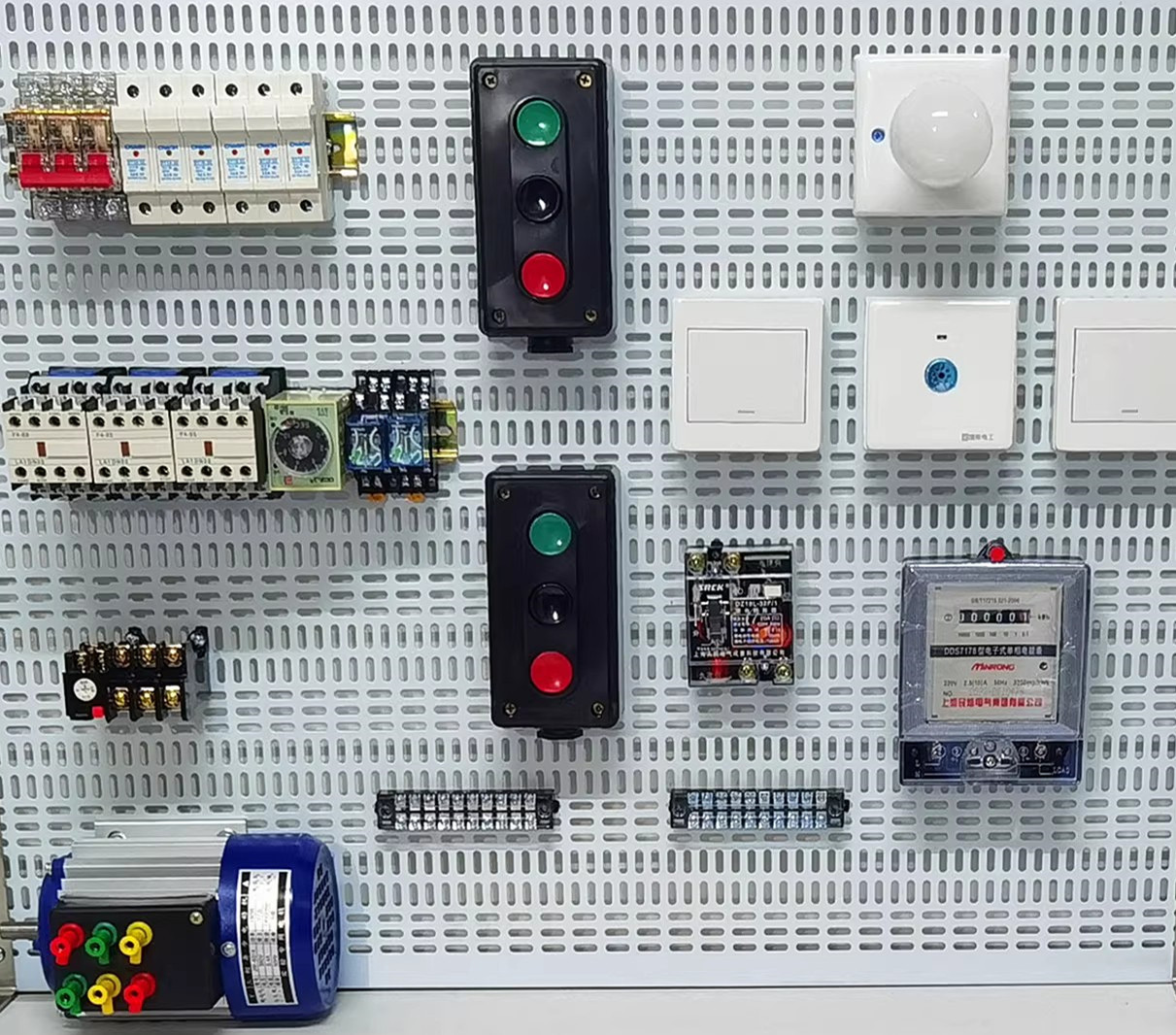

PLC实训台网板：

• 镀锌板。

• 冲三横二竖长孔。

• 孔是长孔尺寸5X15mm。

• 配有快速拆装的膨胀塑料座和螺丝100个。

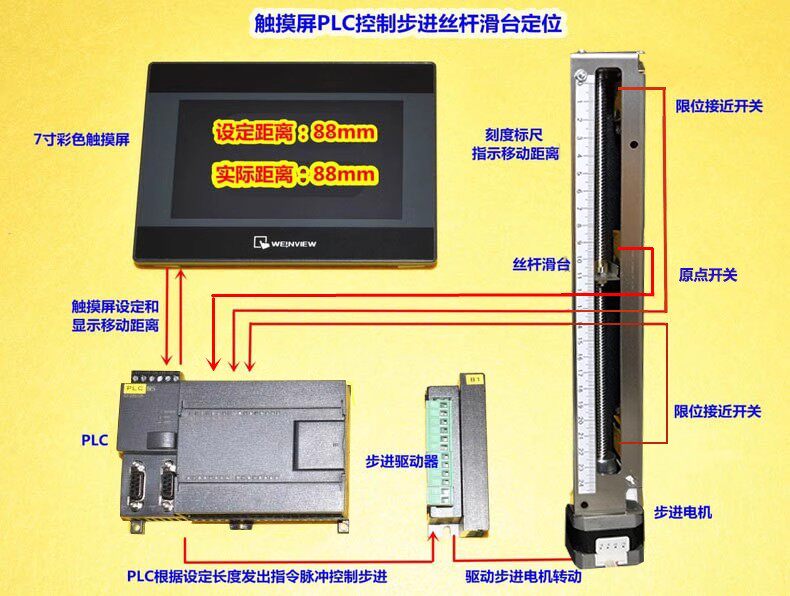

原理介绍示意图：

西门子触摸屏介绍

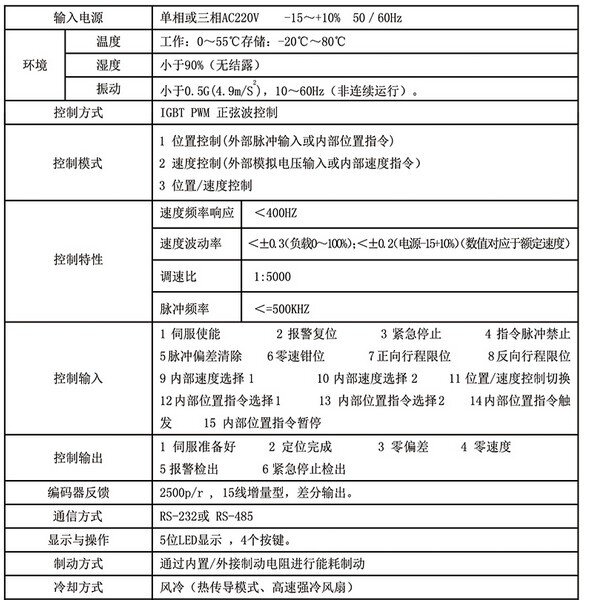

标配台达伺服系统100W ：支持伺服启动、异常重置、增益切换、脉冲清除、零速度箱控制、扭矩/位置混合模式、正反方向运转扭矩限制、电子齿轮输比分子、脉冲输入禁止、速度选择等, 99成新

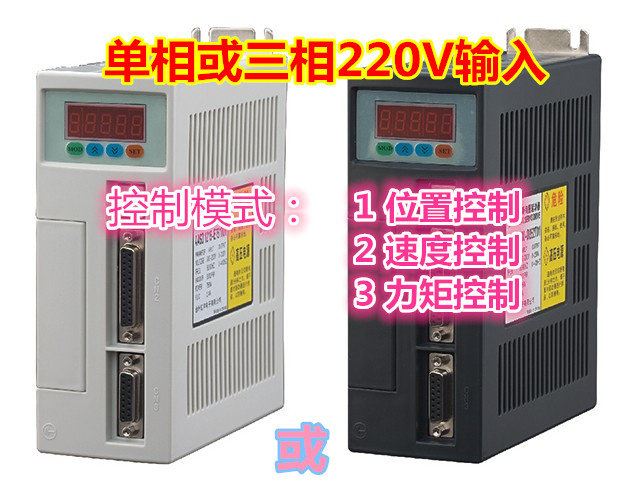

克瑞斯伺服750W  （选配，另加1000元）

送资料部分截图：

送S7-1200编程视频教程截图：
