BC-PLC300E可编程控制器实训装置

BC-PLC300E 西门子300PLC可编程控制器实训装置实验台试验比赛培训教学

可按客户要求定制。

一、概述

本PLC实训装置用于大学高职职业学校及工厂企业的自动化设备编程设计安装与维修、机电技术应用、电气运行与控制实训等，实训装置也适合技工学校、职业培训学校、职教中心、PLC可编程控制、变频调速控制实训教学及技师技能鉴定考核。

二、技术性能
    1、输入电源：三相四线（或三相五线）～ 380V±10% 50Hz
    2、 工作环境：温度 -10℃ ～ + 40℃ 相对湿度＜ 85% ( 25℃ ) 海拔 < 4000m
    3、 装置容量：＜ 0.5KVA
    4、重 量：＜ 110Kg
    5、 外形尺寸： 1700mm × 700mm × 1630mm
    6、 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、可编程控制器实训装置的基本配置及功能
    可编程控制器实训装置由控制屏、实训桌、主机实训组件、实训模块、变频器挂箱、触摸屏挂箱、交流电机等组成。

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。

提供单相220V电源2组，由启停开关控制输出，并设有保险丝保护。

2、直流电源、直流电压/电流表、逻辑电平输出及指示等

直流电压：0～10V可调输出；直流电流：0～20mA可调输出；直流电压/电流表、直流数字电压表/电流表；精度0.5级，同时设有逻辑电平输入（点动开关），逻辑电平指示，直流24V电源。
3 、主要主机实训组件

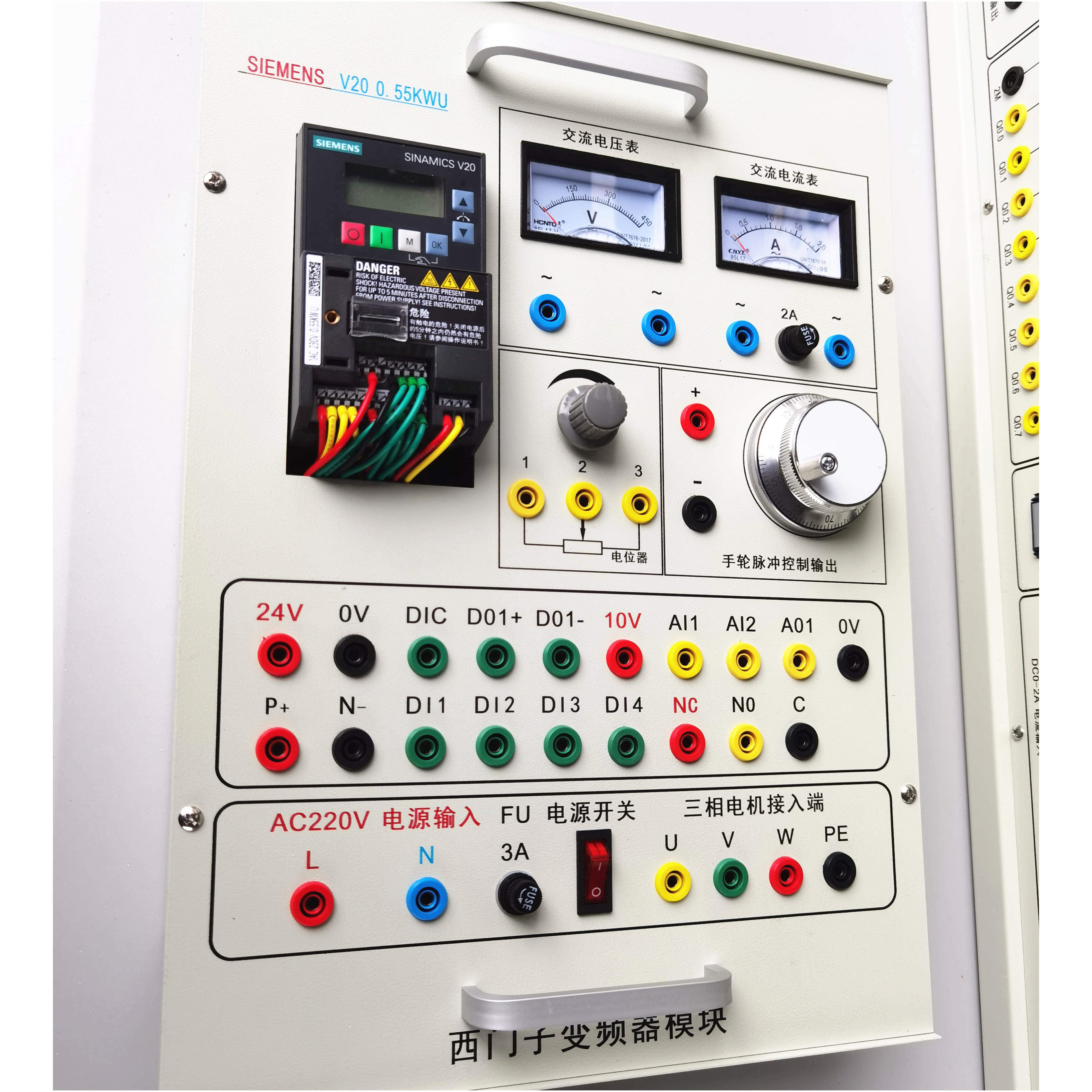

  西门子300的PLC,支持PN和DP通讯, 带分站模块, 共32DI/32DO/16AI/16AO, 触摸屏要KTP700系列, 除了常规的自带的PLC练习功能区, 输入设备要有变频器的调速手轮, 并且能够监测变频器的输出电流电压等。

四、可编程控制器实训装置实训桌
     实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有大抽屉柜子（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

五、基本配置：

六、实训项目， PLC 模拟控制应用实训：

1：基本指令的编程模块

2：四节传送带模块

3：电动机的自动控制模块

4：步进电机的PLC控制模块

5：多层电梯控制模块

6：十字路口交通灯的PLC控制模块

7：天塔之光的实验挂箱模块

8：水塔自动供水的PLC控制模块

9：液体混合装置的实验模块

10：运料小车控制模拟模块

11：装配流水线模块

12：轧钢机控制模块

13：数码显示控制实验

14：机械手

15：变频器功能参数设置与操作

16：变频器外部端子点动控制

17：变频器控制电机正反转

18：变频器多段速度选择变频器调速

19：基于PLC的变频器外部端子的电机正反转控制

20：PLC控制变频器外部端子的电机运行时间控制

21：基于PLC数字量方式多段速控制

22：基于触摸屏控制方式的基本指令编程练习

23：基于触摸屏控制方式的数码显示控制

24：基于触摸屏控制方式的抢答器控制

25：基于触摸屏控制方式的音乐喷泉控制

26：基于PLC与触摸屏通讯参数设置练习

参考图片：

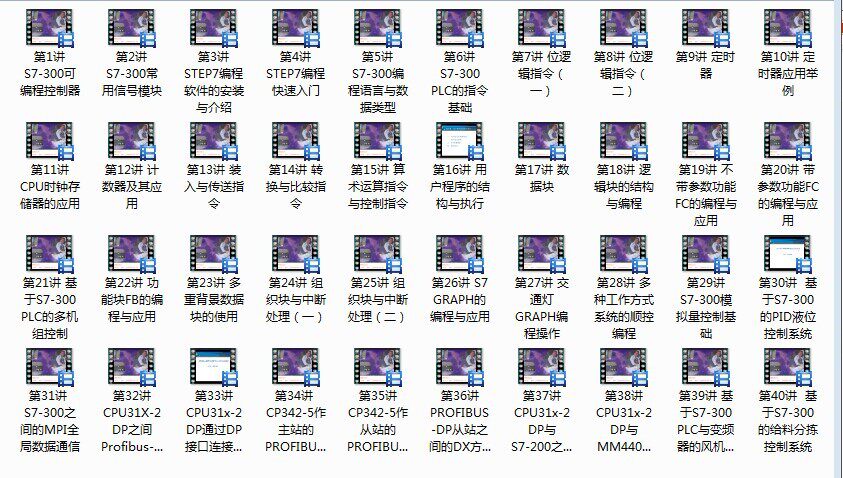

送300PLC编程视频教程资料部分截图：
